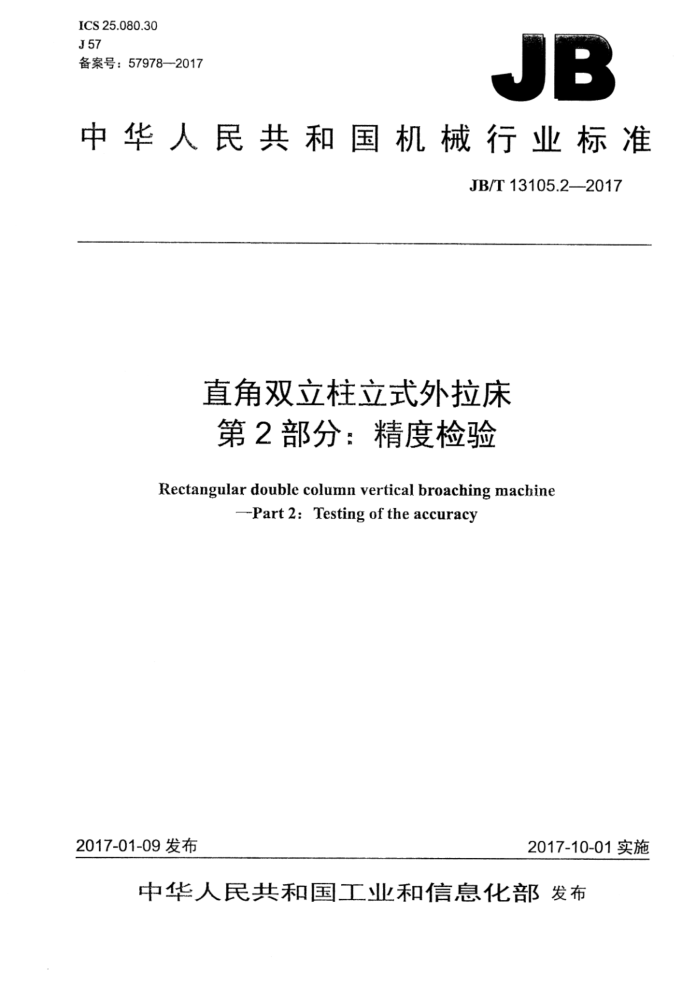

ICS25.080.30 J57 备案号：57978—2017
JB
中华人民共和国机械行业标准
JB/T13105.2—2017
直角双立柱立式外拉床第2部分：精度检验
Rectangular double column vertical broaching machine
Part 2: Testing of the accuracy
2017-01-09发布
2017-10-01实施
中华人民共和国工业和信息化部发布 JB/T13105.2—2017
目 次
前言， 1范围 2规范性引用文件一般要求
-
3
3.1计量单位 3.2 安装水平. 3.3检验顺序 3..4检验项目.. 3.5检验工具.. 3.6最小公差... 3.7检验方向. 4结构 5精度检验 5.1预调水平检验 5.2几何精度检验 5.3定位精度和重复定位精度检验 5.4工作精度检验..
...16
18
图1木 机床结构简图. JB/T13105.2—2017
前言
JB/T13105《直角双立柱立式外拉床》分为三个部分：
第1部分：型式与参数；第2部分：精度检验；第3部分：技术条件。
本部分为JB/T13105的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：浙江畅尔智能装备股份有限公司、长沙机床有限责任公司。 本部分主要起草人：林绿高、吕晓天、刘中华、胡春美、郭俊。 本部分为首次发布。
II JE/T13105.2--2017
直角双立柱立式外拉床第2部分：精度检验
1范围
JB/T13105的本部分规定了直角双立柱立式外拉床预调水平、几何精度、定位精度和重复定位精度、工作精度的要求和检验方法以及相应的公差。
本部分适用于额定拉力为60kN～400kN的直角双立柱立式外拉床（以下简称机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3一般要求
3.1计量单位
本部分中所有线性尺寸、偏差和相应的公差的单位为毫米（mm），角度偏差和相应的公差一般用比值表示，但在有些情况下为了清晰，也用微弧度（urad）或角秒（"）表示，表达式的等效关系如下：
0.010/1000-10×10=10μrad~2
3.2安装水平
使用本部分时应按GB/T17421.1一1998的规定调整安装水平。机床检验前的安装、运动部件的空运转温升、测量方法和检验工具的推荐精度也应按GB/T17421.1—1998的规定执行。 3.3检验顺序
本部分给出的检验项目顺序不表示实际检验顺序。为了装拆检验工具和检验方便，可按任意次序进行检验。 3.4检验项目
检验机床时，根据结构特点不是必须检验本部分中的所有项目。为了验收目的而要求检验时，检验项目可在本部分范围内由用户与制造厂商定，但应在机床订货时明确提出，以协议形式约定。 3.5检验工具
本部分在检验项目中指出的检验工具仅为例子。可以使用具有相同量程和至少相同精度的其他检验工具。指示器具应具有0.001mm或更高的分辨力。 3.6最小公差
当实测长度与本部分规定的长度不同时，公差应根据GB/T17421.11998中2.3.1.1的规定，按能够测量的长度折算。几何精度检验和可能进行的工作精度检验的公差最小折算值均为0.01。
1 JB/T13105.2—2017
3.7 检验方向
检验方向定义如下： a）平行于水平方向的方向即为横向； b）垂直于水平方向的方向即为纵向。
4结构
机床结构简图如图1所示。
B
F
社
0
说明： 1底座 2—立柱（双立柱：一床台： 4---回转工作台（以下简称工作台）；
3-
滑板（A、B); 导轨：滑板横向定位槽；滑板垂直定位槽；一工作台纵向定位键槽；
5
6
8-
9
10— 一工作台横向定位键槽。
图1机床结构简图
2 JB/T13105.2—2017
5精度检验
5.1预调水平检验
检验项目
GO
立柱安装水平（检测A滑板、B滑板）： a）横向； b）纵向。
简图
J
口 T
a)
b)
公差
a）和b) 在1000测量长度上为0.05。
检验工具
框式水平仪。
检验方法
框式水平仪依次放置在一立柱侧滑板、正滑板表面（如图示位置），分别检验纵向和横向水平的偏差值，所测得a）和b）的最大值为立柱横向和纵向安装水平的误差。
另一立柱检验方法同上。 JB/T13105.2—2017
5.2几何精度检验检验项目
G1
工作台的平面度。
简图
al
ty
公差
在1000测量长度上为0.04。
检验工具
框式水平仪、专用桥板。
检验方法（按GB/T17421.1一1998中5.3.2.3.1的规定）
工作台上平面放专用桥板，其上放框式水平仪。分别沿图示各测量方向移动专用桥板，每隔专用桥板跨距d记录一次框式水平仪读数，通过工作台上平面O、A、C三点建立基准平面，根据框式水平仪读数求得各测量点到基准平面的坐标值，所测得的最大值为工作台的平面度误差。
X JB/T13105.2—2017
检验项目
G2
滑板面在垂直平面内的平面度。
简图
公差
在1000测量长度上为0.04。
检验工具
框式水平仪。
检验方法（按GB/T17421.1—1998中5.3.2.3的规定）
框式水平仪依次在一滑板内任意位置上放置，以安装水平为读数基数，取各读数的最大差值为滑板面在垂直平面内的平面度误差。
另滑板检测方法同上。
