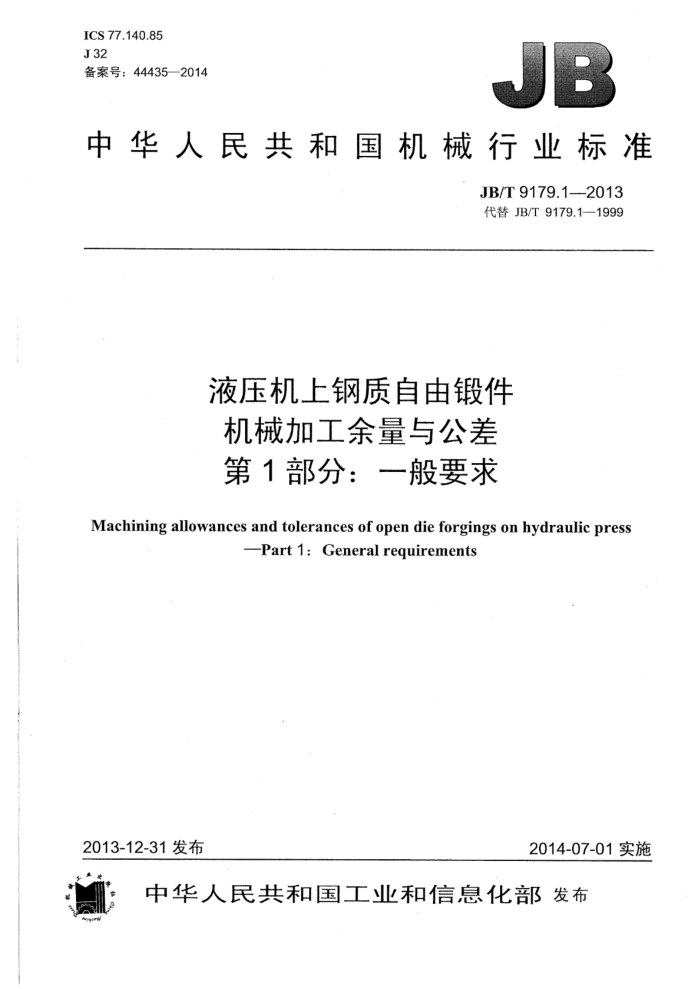

ICS77.140.85 J32 备案号：44435—2014
B
中华人民共和国机械行业标准
JB/T9179.1—2013 代替JB/T9179.1—1999
液压机上钢质自由锻件机械加工余量与公差第1部分：一般要求
Machining allowances and tolerances of open die forgings on hydraulic press
-Part 1: General requirements
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T9179.1—2013
次
目
前言.. 范围 2 规范性引用文件
1
1
一般规定
3 JB/T9179.12013
前 創言
JB/T9179《液压机上钢质自由锻件机械加工余量与公差》分为8个部分：
第1部分：般要求；第2部分：圆轴、方轴和矩形截面类；第3部分：台阶轴类；第4部分：圆盘和冲孔类；第5部分：短圆柱类；第6部分：模块类；第7部分：筒体类；第8部分：圆环、筒节和法兰类。
本部分为JB/T9179的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T9179.1一1999《水压机上自由锻件机械加工余量与公差般要求》，与JB/T9179.1
1999相比主要技术变化如下：
修改了本部分的名称（见封面，1999年版的封面）；修改了本部分的适用范围，将其从“水压机”扩展到“液压机”（见第1章，1999年版的第1章）；把“偏差”一词修改为“公差”（见3.3、3.5，1997年版的3.3、3.5）。
本部分由中国机械工业联合会提出。 本部分由全国压标准化技术委员会（SAC/TC74）归口。 本部分起草单位：无锡宏达重工股份有限公司、上海捷如重工机电设备有限公司、浙江宏鑫重型锻
造有限公司。
本部分主要起草人：王谦和、金跃进、董珠生、王中安、史翔炜。 本部分所代替标准的历次版本发布情况为：
ZBJ32003.1—1988; JB/T 9179.1——1999。
II JB/T9179.1—2013
液压机上钢质自由锻件机械加工余量与公差
第1部分：一般要求
1范围
JB/T9179的本部分规定了液压机上钢质自由锻件机械加工余量与公差的一般要求。 本部分适用于在液压机上用自由锻方式锻造的钢质自由锻件。本部分规定的机械加工余量与公差适
用于单件或小批量规模生产的钢质自由锻件。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9179.2一2013液压机上钢质自由锻件机械加工余量与公差第2部分：圆轴、方轴和矩形截面类
JB/T9179.3一2013液压机上钢质自由锻件机械加工余量与公差第3部分：台阶轴类 JB/T9179.4一2013液压机上钢质自由锻件机械加工余量与公差第4部分：圆盘和冲孔类 JB/T9179.5一2013液压机上钢质自由锻件机械加工余量与公差第5部分：短圆柱类 JB/T9179.6——2013 液压机上钢质自由锻件机械加工余量与公差第6部分：模块类 JB/T9179.7一2013液压机上钢质自由锻件机械加工余量与公差第7部分：筒体类 JB/T9179.8--2013液压机上钢质自由锻件机械加工余量与公差第8部分：圆环、筒节和法兰类
3一般规定
3.1对锻件力学性能试样留量、热处理余量、吊挂夹头及其他特殊余量和工艺余块，不属本部分范围，本部分不作规定。 3.2JB/T9179.2～9179.8一2013所规定的余量与公差，可按不同的工艺要求加在零件精加工图所标出的公称尺寸上，或加在零件粗加工图所标示出的公称尺寸上。 3.3当只需从单面加工零件时，余量应取规定值的1/2，上公差保持不变，下公差取规定值的1/2。 3.4锻件不加工表面上的公差，根据锻件的形状和尺寸按JB/T9179.29179.8—一2013确定，余量为零。 3.5本部分规定锻件上、下公差各约为相应余量的1/3。 3.6允许锻件的基本尺寸圆整到5或0结尾。如果基本尺寸的尾数为1、2或6、7，则向小的一边圆整为0或5；如果基本尺寸的尾数为3、4或8、9，则向大的一边圆整为5或10。
1 中华人民共和国
机械行业标准
液压机上钢质自由锻件机械加工余量与公差
第1部分：一般要求 JB/T9179.1—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
210mmX×297mm·0.5印张·6千字 2014年7月第1版第1次印刷
*
书号：15111·11616 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
JB/T9179.1-2013
版权专有 侵权必究
打印日期：2014年8月26日F007 ICS77.140.85 J32 备案号：44435—2014
