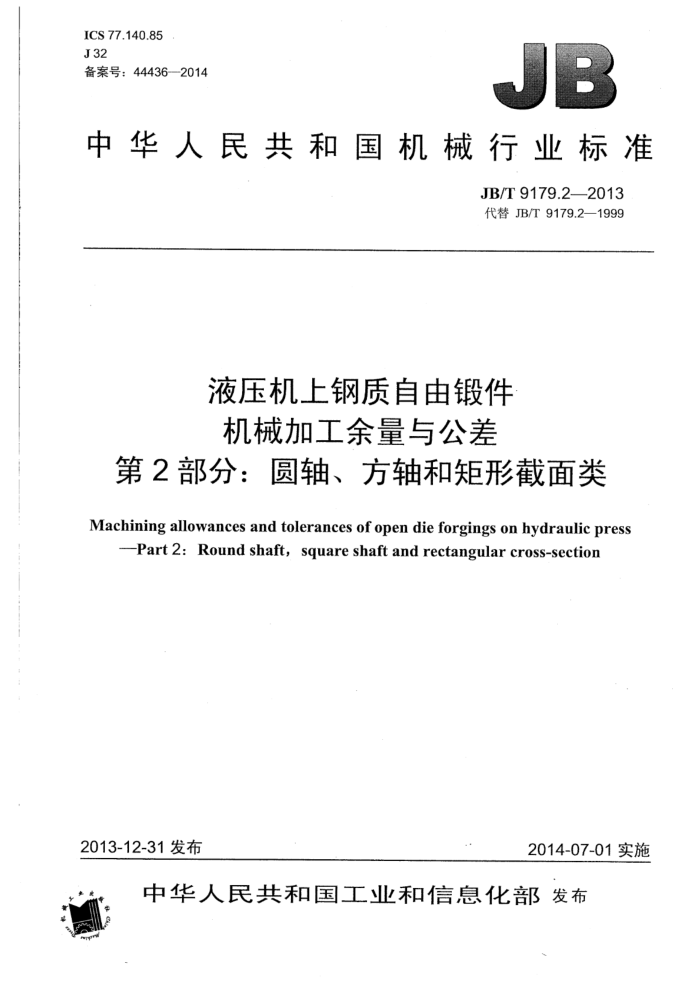

ICS77.140.85 J32 备案号：44436—2014
：
中华人民共和国机械行业标准
JB/T9179.22013 代替JB/T9179.2—1999
液压机上钢质自由锻件机械加工余量与公差
第2部分：圆轴、方轴和矩形截面类 Machining allowances and tolerances of open die forgings on hydraulic press
Part 2: Round shaft, square shaft and rectangular cross-section
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T9179.22013
目 次
前言.
11
范围. 2 规范性引用文件.. 3 余量与公差， 4一般规定.... 图1余量系数加放示意图，表1圆轴、方轴和矩形截面类钢质自由锻件的机械加工余量与公差
1 JB/T9179.2—2013
前言
JB/T9179《液压机上钢质自由锻件机械加工余量与公差》分为8个部分：
第1部分：一般要求； -第2部分：圆轴、方轴和矩形截面类；第3部分：台阶轴类；第4部分：圆盘和冲孔类；第5部分：短圆柱类；第6部分：模块类；第7部分：筒体类；第8部分：圆环、筒节和法兰类。
本部分为JB/T9179的第2部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T9179.2一1999《水压机上自由锻件机械加工余量与公差圆轴、方轴和矩形截面
类》，与JB/T9179.2-1999相比主要技术变化如下：
修改了本部分的名称（见封面，1999年版的封面）；修改了本部分的适用范围，将其从“水压机”扩展到“液压机”（见第1章，1999年版的第1章）；增加了规范性引用文件（见第2章）；修改了表1，将尺寸范围扩大（见第3章，1999年版的第2章）；修改了长度余量系数确定方法，由根据完工压机的压力大小来确定改为根据L/D（B或A）的大小范围来确定（见4.4，1999年版的3.4）；把“偏差”-词修改为“公差”（见第3章、第4章，1999年版的第2章、第3章）。
本部分由中国机械工业联合会提出。 本部分由全国锻压标准化技术委员会（SAC/TC74）归口。 本部分起草单位：无锡宏达重工股份有限公司、上海捷如重工机电设备有限公司、浙江宏鑫重型锻
造有限公司。
本部分主要起草人：王谦和、金跃进、董珠生、王中安、史翔炜。 本部分所代替标准的历次版本发布情况为：
ZBJ32003.2—1988; -JB/T9179.2—1999。
II JB/T9179.2——2013
液压机上钢质自由锻件机械加工余量与公差
第2部分：圆轴、方轴和矩形截面类
1范围
JB/T9179的本部分规定了在液压机上自由锻圆轴、方轴和矩形截面类钢质自由锻件的机械加工余量与公差。
本部分适用于长度大于等于直径、方截面边长和矩形截面长边的圆轴、方轴和矩形截面类钢质自由锻件。
对于对称多边形轴类钢质自由锻件的机械加工余量与公差可按本部分规定参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9179.1一2013液压机上钢质自由锻件机械加工余量与公差第1部分：-一般要求
3余量与公差
圆轴、方轴和矩形截面类钢质自由锻件的机械加工余量与公差，应符合图1及表1的规定。
1
α≤15
0.75a~2.0a
0.75a~2.0c
~0.7a
图1余量系数加放示意图 JB/T 9179.22013
表1 圆轴、方轴和矩形截面类钢质自由锻件的机械加工余量与公差
单位为毫米
零件截面尺寸D、A、B
零件长度
160 200 250 350 450 550 650 800 1 000 250 600 2000 2 500
大于至 160 200 250 350 450 550 650 800 000 250 600 000 500 4 000
L
大于 至
余量α和极限偏差
1 000
16±5 18±6 20±7 22±7 24±8 26±9 28±9 30±10|32±11 18±6 20±7 22±7 24±8 26±8 28±9 30±10 32±1 4±11 37±12 40±13 20±7 22±7 24±8 26±9 28±9 30±10 32±11 34±11 37±12 40±13 43±14 46±1549±16
1 000 1 600 1 600 2 500 2 500 4 000 22±7 24±8 26±9 28±9 30±10 32±1 34±11 37±12 40±13 43±14 46±15 49±1654±1859±20 4 000 6 000 24±8
59±20 64±21
26±9 28±9 30±10
34±1 37±12 40±13
46±15 49±16 54±18
34
+
6 000 8 000 8 000 10 000 28±9 30±10 32±11 34±1 37±12 40±13 43±14 46±15 49±16 54±18 59±20 64±21 69±23 69±23 10 000 12 500 30±10
26±9 28±9 30±10 32± 34±1 37±12 40±13 43±14 46±15 49±16 ±18 59±20 64±21 69±23
34±11 37±12 40±13 43±14 46±15 49±16
59±20 64±21 69±23 69±23 69±23
4
4X
12 500 16 000 32±11 34±11 37±12 40±1 43±14 46±1 49±16 54±18 59±20 64±21 69±23 69±23 69±23 69±23 16 000 20 000
1
37±12 40±13 43±1 46±15 49±16 54±18 59±20 64±21 69±23 69±23 69±23 69±23 69±23
20 000
±18 59±20 64±21 69±23 69±23 69±23 69±23 69±23 69±23
40±12
ab
4 一般规定
4.1 当圆轴、方轴长径比（L/D或L/A）>15或矩形长宽比（L/B）>15时，截面上的单面余量可取 0.6a；当圆轴、方轴长径比（L/D或L/A）>30或矩形长宽比（L/B）>30时，截面上的单面余量可取 0.7a。上、下公差按JB/T9179.1—2013中3.5的规定相应放大。 4.2矩形截面类锻件的余量与公差应按零件的宽度B与长度L查表1。 4.3锻件长度用刀砧（或刹刀）下料时，切头斜角应α≤15°（见图1）。 4.4 按如下规定确定长度余量系数：
当L≤1.5D（A或B）时，图1中单面长度余量系数取0.75； -当1.5D（A或B） 4.5对于涉及余量和公差的其他事项，应符合JB/T9179.1一2013的规定。
2 中华人民共和国
机械行业标准
液压机上钢质自由锻件机械加工余量与公差
第2部分：圆轴、方轴和矩形截面类
JB/T 9179.2--2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·8千字 2014年.7月第1版第1次印刷
*
书号：15111·11617 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
JB/T 9179.2-2013
版权专有 侵权必究
