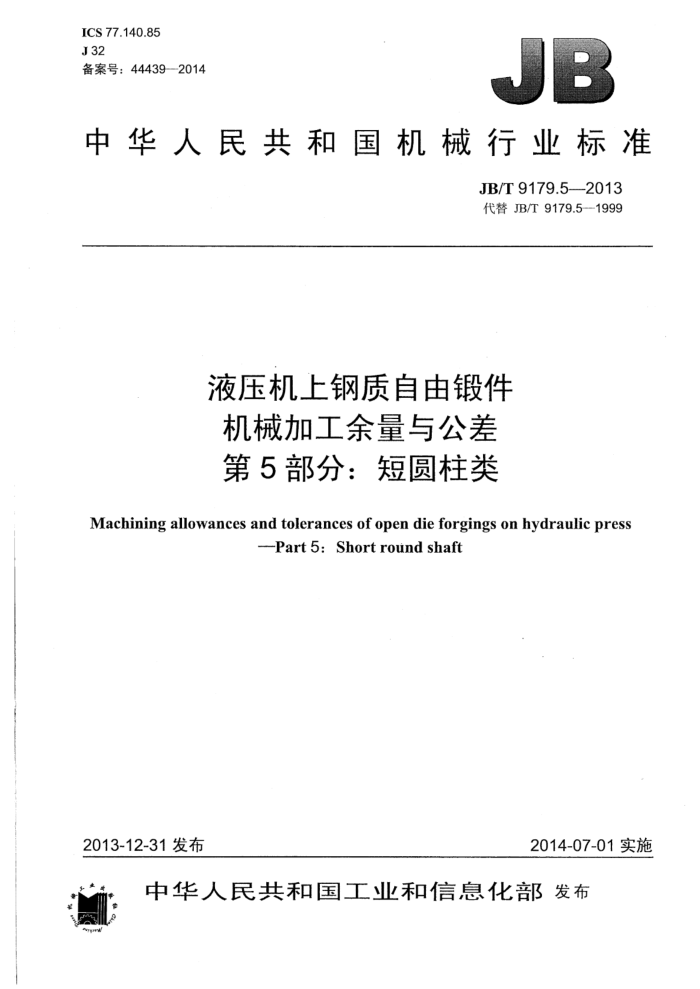

ICS 77.140.85 J32 备案号：444392014
中华人民共和国机械行业标准
JB/T9179.5—-2013 代替JB/T9179.5—1999
液压机上钢质自由锻件机械加工余量与公差第5部分：短圆柱类
Machining allowances and tolerances of open die forgings on hydraulic press
Part5:Shortroundshaft
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T9179.52013
目 次
前言 1范围 2规范性引用文件 3余量与公差图1余量系数加放示意图
II JB/T9179.5—2013
前言
JB/T9179《液压机上钢质自由锻件机械加工余量与公差》分为8个部分：
第1部分：一般要求；第2部分：圆轴、方轴和矩形截面类；第3部分：台阶轴类； -第4部分：圆盘和冲孔类；第5部分：短圆柱类；第6部分：模块类；第7部分：筒体类；第8部分：圆环、筒节和法兰类。
本部分为JB/T9179的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9179.5--1999《水压机上自由锻件机械加工余量与公差短圆柱类》，与JB/T9179.5
-1999相比主要技术变化如下：
修改了本部分的名称（见封面，1999年版的封面）；修改了本部分的适用范围，将其从“水压机”扩展到“液压机”（见第1章，1999年版的第1章）；修改了规范性引用文件（见第2章，1999年版的第2章）；将短圆柱类自由锻件的机械加工余量与公差“应符合JB/T9179.4一1999中表1的规定”改为“应符合JB/T9179.2中表1的规定”（见第3章，1999年版的第3章）。
本部分由中国机械工业联合会提出。 本部分由全国锻压标准化技术委员会（SAC/TC74）归口。 本部分起草单位：无锡宏达重工股份有限公司、上海捷如重工机电设备有限公司、浙江宏鑫重型锻
造有限公司。
本部分主要起草人：王谦和、金跃进、董珠生、王中安、史翔炜。 本部分所代替标准的历次版本发布情况为：
ZBJ32003.5—1988; JB/T9179.5-1999。
II JB/T9179.5—2013
液压机上钢质自由锻件机械加工余量与公差
第5部分：短圆柱类
范围
JB/T9179的本部分规定了在液压机上自由锻且轴向端面需经平整的短圆柱类（含短对称多边形柱）钢质自由锻件的余量与公差。
本部分适用于零件高度（长度）大于等于零件直径且小于等于1.5倍零件直径的短圆柱类（含短对称多边形柱）钢质自由锻件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9179.1--2013液压机上钢质自由锻件机械加工余量与公差第1部分：一般要求 JB/T9179.2一2013液压机上钢质自由锻件机械加工余量与公差第2部分：圆轴、方轴和矩形截
面类
3余量与公差
3.1 短圆柱类钢质自由锻件的机械加工余量与公差应符合图1和JB/T9179.2一2013中表1的规定。 3.2对于涉及余量和公差的其他事项，应符合JB/T9179.1一2013的规定。
Ho 图1余量系数加放示意图
0.75c 121
L/ar
中华人民共和国
机械行业标准
液压机上钢质自由锻件机械加工余量与公差
第5部分：短圆柱类 JB/T 9179.52013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.5印张·6千字 2014年7月第1版第1次印刷
*
书号：15111·11620 网址：http：/www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
JB/T9179.5-2013
版权专有 侵权必究
