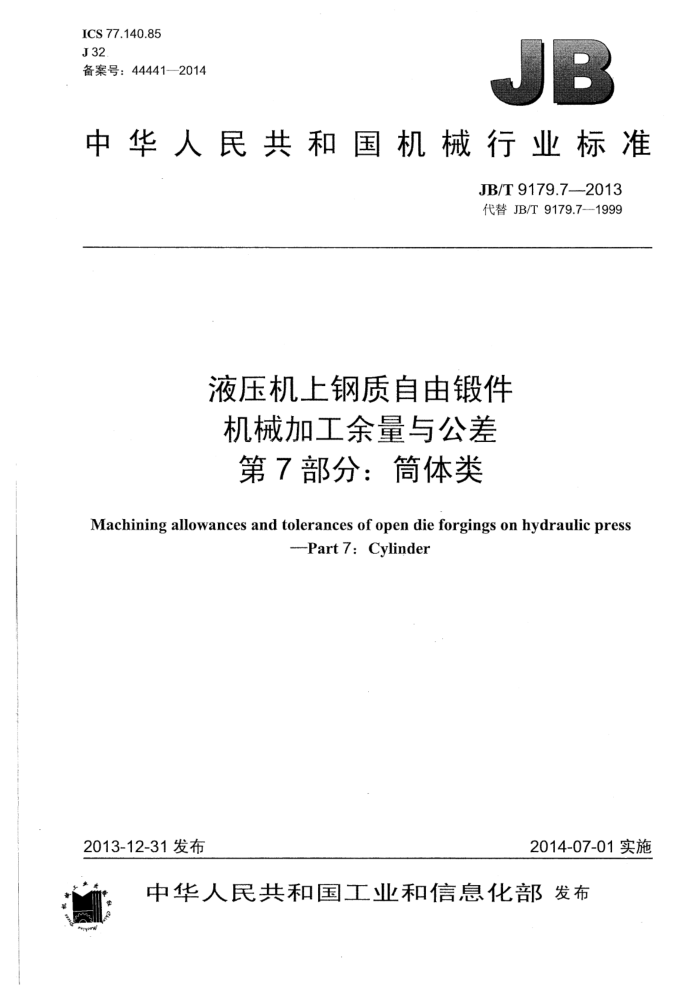

ICS 77.140.85 J 32 备案号：44441—2014
JB
中华人民共和国机械行业标准
JB/T 9179.7--2013 代替JB/T9179.71999
液压机上钢质自由锻件机械加工余量与公差
第7部分：筒体类
Machining allowances and tolerances of open die forgings on hydraulic press
---Part7:Cylinder
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T 9179.72013
目 次
前言范围.
II
1
2 规范性引用文件， 3余量与公差. 4一般规定.. 5应用示例. 图1余量系数加放示意图表1筒体类钢质自由锻件的机械加工余量与公差表2 2筒体类锻件长度余量系数 JB/T 9179.7—2013
前言
JB/T9179《液压机上钢质自由锻件机械加工余量与公差》分为8个部分：
第1部分：一般要求；第2部分：圆轴、方轴和矩形截面类；第3部分：台阶轴类；第4部分：圆盘和冲孔类；第5部分：短圆柱类；第6部分：模块类；第7部分：筒体类；第8部分：圆环、筒节和法兰类。
本部分为JB/T9179的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9179.7--1999《水压机上自由锻件机械加工余量与公差筒体类》，与JB/T9179.7
一1999相比主要技术变化如下：
修改了本部分的名称（见封面，1999年版的封面）；修改了本部分的适用范围，将其从“水压机”扩展到“液压机”（见第1章，1999年版的第1章）；增加了规范性引用文件（见第2章）；把“偏差”词改为“公差”（见第3章，1999年版的第2章）；修改了表1，扩大了尺寸范围，并适当调整了余量和公差（见第3章，1999年版的第2章）；修改了表2，扩大了尺寸范围，并适当调整了长度余量系数（见第3章，1999年版的第2章）；增加了当L≤1.2D（B）超出标准范围时的长度余量系数（见第4章）。
本部分由中国机械工业联合会提出。 本部分由全国锻压标准化技术委员会（SAC/TC74）归口。 本部分起草单位：无锡宏达重工股份有限公司、上海捷如重工机电设备有限公司、浙江宏鑫重型锻
造有限公司。
本部分主要起草人：王谦和、金跃进、董珠生、王中安、史翔炜。 本部分所代替标准的历次版本发布情况为：
ZBJ32003.7—1988; JB/T 9179.7—1999。
II JB/T9179.72013
液压机上钢质自由锻件机械加工余量与公差
第7部分：筒体类
范围
JB/T9179的本部分规定了在液压机上自由锻筒体类（含有台阶筒体）钢质自由锻件的余量与公差。 本部分适用于最终经芯棒拔长工序完工的筒体类（含台阶筒体）钢质自由锻件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9179.1一2013液压机上钢质自由锻件机械加工余量与公差第1部分：一般要求
3余量与公差
筒体类钢质自由锻件的机械加工余量与公差应符合图1、表1和表2的规定。
X
DC'
图1余量系数加放示意图 JB/T9179.72013
表1筒体类钢质自由锻件的机械加工余量与公差
单位为毫米
零件直径D或边长B 800
零件长度L 大
3.50
500
1250
1800 2.000 2.250 2.500
400
650
A
6
400 500 650 800 1 000
至
25
400 600 800 2.000 2250 2.500
5
余量a和极限偏差
大于
5
1 000
28±9 [30±10|32±11 134±1136±1238±1 30±10|32±11
1000 1 600 1 600 2 500 2 500 4000 4 000 6 000 6 000 8000 8 000 10 000 10 000 12 000 12 000
134±11 136±1238±1340±1342±14 44±1547±16
8/42± 44+1 547±1650±1753±1856±1959±2062±21
32±11
12/38+13 840+12
134-
56-+
753±1856±1959±20|62±2165±2268±23
34±1136±1238± 3/40+ 342 4/44+1 36±1238±13|40±1342±14|44±1547±1650±1 1753±1856±1959±20|62±2165±2268±2371±24 38±1340±1342±1444±1547±1650±1753±1856±1959±20|62±2165±2268±2371±2474±25
+
.959±20|62±2165±2268±2371±2474±2577±26
44+
16/50+ 53+1856+
-
47±1650±1753±1856±1959±2062±21|65±22|68±2371±2474±2577±2680±27 50±1753±1856±1959±2062±2165±2268±2371±2474±25 577±2680±2780±27
表2 筒体类锻件长度余量系数
单位为毫米
大于至
1 000 2 000 2.0
2 000 4 000 3.0
4 000 6 000 4.0
6 000 8 000 5.0
8000
长度L
1000 1.5
6.0
n
4 一般规定
4.1筒体锻件最小壁厚一般≥60mm，如小于该值，可将壁厚增至60mm；当L≥10D时，筒体锻件最小壁厚可≥100mm，如小于该值，可将壁厚增至100mm。 4.2当零件尺寸符合L>1.2D或B时，筒体类锻件长度余量与公差是最大外径余量的n倍，n为增加系数，从表2中查得。 4.3当L≤1.2D或B时，长度系数n=1，最大直径余量仍按表1查得。 4.4对于涉及余量和公差的其他事项，应符合JB/T9179.1一2013中的一般规定。
5应用示例
求筒体的锻件尺寸：该零件尺寸为：D=700mm，d=300mm，L=1500mm; 查表1得：D上余量与极限偏差为38mm土13mm；查表2得：长度系数n=2.0；按图1求得锻件的基本尺寸为：D,=700mm+38mm=738mm（取740mm），
极限偏差±13mm；
2 JB/T 9179.7—2013
d=300mm-38mm×1.5=243mm（取245mm），极限偏差±19mm; L=1500mm+38mm×2.0=1576mm（取1575mm）极限偏差±25mm。
即：外径Φ（740±13）mm、内径Φ（245±19）mm、长度（1575±25）mm。
3 中华人民共和国
机械行业标准
液压机上钢质自由锻件机械加工余量与公差
第7部分：筒体类 JB/T9179.7—2013
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.5印张·11千字 2014年7月第1版第1次印刷
书号：15111·11622 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T9179.7-2013
