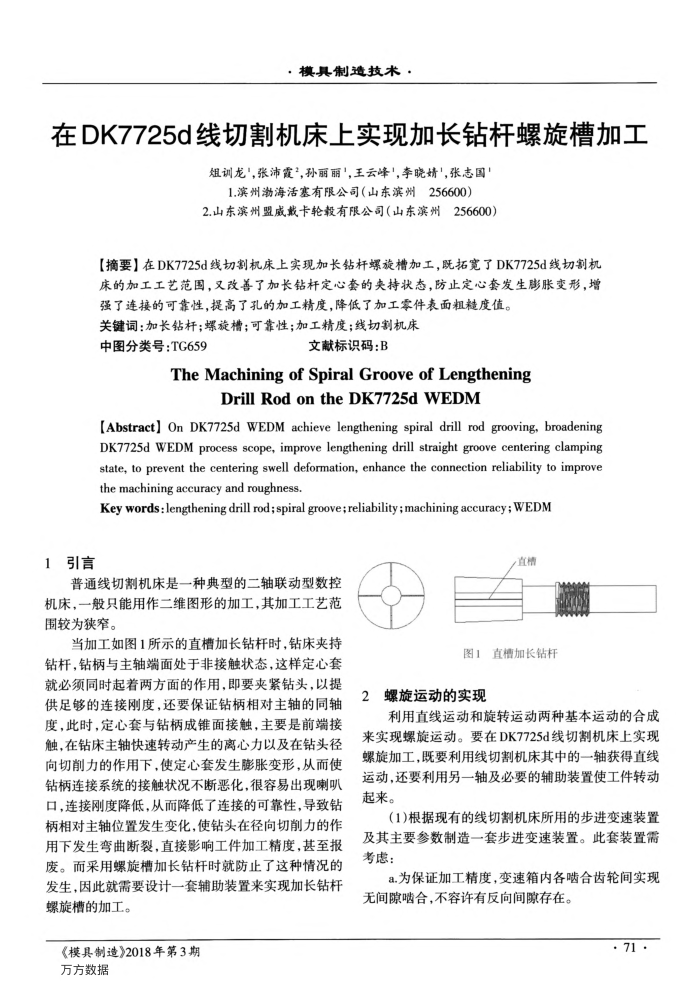

在DK7725d线切割机床上实现加长钻杆螺旋槽加工
姐训龙"，张沛霞”，孙丽丽，王云峰”，李晓婧"，张志国
1.滨州渤海活塞有限公司（山东滨州256600）
2.山东滨州盟威戴卡轮毅有限公司（山东滨州256600
【摘要】在DK7725d线切割机床上实现加长钻杆螺旋槽加工，既拓宽了DK7725d线切割机床的加工工艺范围，又改善了加长钻杆定心套的夹持状态，防止定心套发生膨胀变形，增
强了连接的可靠性，提高了孔的加工精度，降低了加工零件表面粗糙度值。关键词：加长钻杆；螺旋槽；可靠性；加工精度；线切割机床
中图分类号：TG659
文献标识码：B
The Machining of Spiral Groove of Lengthening
DrillRodontheDK7725dWEDM
[Abstract] On DK7725d WEDM achieve lengthening spiral drill rod grooving,broadening DK7725d WEDM process scope, improve lengthening drill straight groove centering clamping state, to prevent the centering swell deformation, enhance the connection reliability to improve the machining accuracy and roughness.
Key words:lengthening drill rod;spiral groove;reliability;machining accuracy;WEDM
1引言
普通线切割机床是一种典型的二轴联动型数控机床，一般只能用作二维图形的加工，其加工工艺范围较为狭窄。
当加工如图1所示的直槽加长钻杆时，钻床夹持钻杆，钻柄与主轴端面处于非接触状态，这样定心套就必须同时起着两方面的作用，即要夹紧钻头，以提供足够的连接刚度，还要保证钻柄相对主轴的同轴度，此时，定心套与钻柄成锥面接触，主要是前端接触，在钻床主轴快速转动产生的离心力以及在钻头径向切削力的作用下，使定心套发生膨胀变形，从而使钻柄连接系统的接触状况不断恶化，很容易出现喇叭口，连接刚度降低，从而降低了连接的可靠性，导致钻柄相对主轴位置发生变化，使钻头在径向切削力的作用下发生弯曲断裂，直接影响工件加工精度，甚至报废。而采用螺旋槽加长钻杆时就防止了这种情况的发生，因此就需要设计一套辅助装置来实现加长钻杆螺旋槽的加工。
《模具制造》2018年第3期万方数据
直精
图1直槽加长钻杆
螺旋运动的实现
2
利用直线运动和旋转运动两种基本运动的合成来实现螺旋运动。要在DK7725d线切制机床上实现螺旋加工，既要利用线切割机床其中的一轴获得直线运动，还要利用另一轴及必要的辅助装置使工件转动起来。
(1)根据现有的线切割机床所用的步进变速装置及其主要参数制造一套步进变速装置。此套装置需考虑：
a.为保证加工精度，变速箱内各啮合齿轮间实现无间隙啮合，不容许有反向间隙存在。
