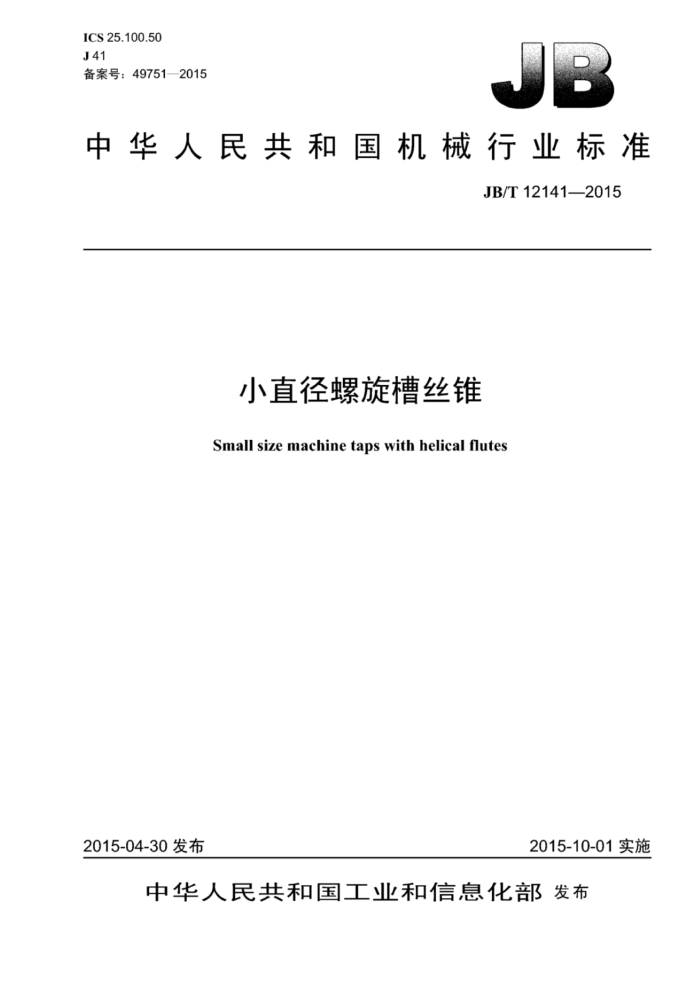

ICS25.100.50 J41 备案号：49751—2015
中华人民共和国机械行业标准
JB/T12141—2015
小直径螺旋槽丝锥
Small size machine taps with helical flutes
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12141—2015
目 次
前言 1 范围 2 规范性引用文件..
I
丝锥的型式和尺寸丝锥螺纹公差，
3 4
5 技术条件. 6标志和包装. 6.1标志. 6.2 包装. 附录A（资料性附录） 关丁丝锥螺纹公差的若干说明 A.1 丝锥中径
A.2 丝锥大径公差.. 附录B（资料性附录） 丝锥的结构要素和切削角度推荐
2
图1 小直径螺旋槽丝锥的型式图2丝锥螺纹牙型. 图A.1丝锥中径公差带相对关系图B.1 丝锥的结构要素，
表1 粗牙普通螺纹小直径螺旋槽丝锥表2 细牙普通螺纹小直径螺旋槽丝锥表3小直径螺旋槽丝锥的螺旋角の. 表4丝锥螺纹尺极限偏差表5 丝锥表面粗糙度的上限值表6丝锥各部分对公共轴线的圆跳动. 表7小直径螺旋槽丝锥螺纹部分硬度允许的最低值表A.1 各种中径公差带的小直径螺旋槽丝锥所能加工的内螺纹公差带表B.1 丝锥的尺与偏差表B.2 丝锥的切削角度，
1 JB/T12141—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：常州恒鼎工具制造有限公司、常州西夏墅工具产业生产力促进中心、成都工具研
究所有限公司。
本标准主要起草人：蒋向荣、俞毛弟、邹春英、沈十昌、张利平。 本标准为首次发布。
II JB/T12141—2015
小直径螺旋槽丝锥
1范围
本标准规定了用丁IT行业的小直径螺旋槽丝锥（普通级和高性能级）的型式和尺寸、螺纹公差、 技术要求、标志和包装等。
本标准适用」加T公称直径为0.8mm的小螺纹（GB/T15054.1～GB/T15054.4）及公称直径为 1mm～4mm的普通螺纹（GB/T192，GB/T193，GB/T196，GB/T197）的小直径螺旋槽丝锥
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用」本文件。
GB/T15054.1 小螺纹 牙型 GB/T15054.2 小螺纹 直径与螺距系列 GB/T15054.3 小螺纹 基本尺寸 GB/T15054.4 小螺纹 公差 GB/T192 普通螺纹 基本牙型 GB/T193 普通螺纹 直径与螺距系列 GB/T196 普通螺纹 基本尺寸 GB/T197 普通螺纹 公差 GB/T4267 直柄回转工具 柄部直径和传动方头的尺寸
3 丝锥的型式和尺寸
3.1小直径螺旋槽丝锥的型式和尺寸按图1和表1、表2的规定。结构和切削角度参见附录B。 3.2小直径螺旋槽丝锥一般按单锥生产，切削锥15的长度推荐为（1.5～3）P。实际应用中也可按用户需求决定。
AI
A
图1小直径螺旋槽丝锥的型式
1 JB/T12141—2015
表 1 粗牙普通螺纹小直径螺旋槽丝锥
单位为毫米
代号 公称直径 螺距 d4 1（推荐） L 一
方头
d 0.8 1 1.2 1.4 1.6 1.7 1.8 2 2.2 2.3 2.5 2.6 3 3.5 4
P 0.20 0.25 0.30
12
a
6 8 9 11
S0.8 M1 M1.2 M1.4 M1.6 M1.7 M1.8 M2 M2.2 M2.3 M2.5 M2.6 M3 M3.5 M4
30 32 34
n
7
0.35
36
13
8
3.0
2.5
5
0.40 0.45 0.40 0.45 0.50 0.60 0.70
40 42
15
9
44 46 48 52
16
10
18 20
4.0 5.0
3.2 4
6 7
单位为毫米方头
表 2 细牙普通螺纹小直径螺旋槽丝锥
代号 公称直径 螺趴 d4 1（推荐） L 1
d 1 1.2 1.4 1.6 1.7
P
12
a
8 9 11
M1×0.2 M1.2X0.2 M1.4X0.2 M1.6X0.2 M1.7X0.2 M1.8X0.2 1.8
30 32 34
5 7
0.20
36
13
8
3.0
2.5
5
2
40 42
M2X0.25 M2.2×0.25 2.2 M2.3X0.25 2.3
0.25
15
9
2.5
M2.5X0.35
44 46 48 52
16
M2.6×0.35 2.6
0.35
3
10
M3X0.35 M3.5X0.35 3.5 M4× 0.5
4.0 5.0
18 20
3.2 4
6 7
4
0.50
3.3 小直径螺旋槽丝锥的螺旋角@按表3选取。
标记示例：
3.4
a）右螺纹的粗牙普通螺纹， 公称直径d=1mm， 螺距P=0.25mm，I D3公差带，螺旋角@=30°，高
性能小直径螺旋槽丝锥标记为：
小直径螺旋槽丝锥 GM1-D3-R30 JB/T12141—2015
2 JB/T12141—2015
b）右螺纹的细牙普通螺纹，公称直径d=3mm，螺距P=0.35mm，D4公差带，螺旋角@F45°，普
通级小直径螺旋槽丝锥标记为：
小直径螺旋槽丝锥M3×0.35-D4-R45JB/T12141—2015
c）左螺纹粗牙小螺纹，公称直径d=0.8mm，螺距P=0.2mm，D2公差带，螺旋角@-15°，普通级
小直径螺旋槽丝锥标记为：
小直径螺旋槽丝锥S0.8LH-D2-R15JB/T12141—2015
表3小直径螺旋槽丝锥的螺旋角の
0
螺旋方向
加工对象
螺旋角大小
选取范用 10°~20° >20°~40°
极限偏差
小螺旋槽角
碳钢、合金钢等
中螺旋槽角大螺旋槽角
右螺旋
±2°
>40°
不锈钢、有色金属等
左螺旋
按订货生产
丝锥螺纹公差
4
本标准的丝锥螺纹公差带分为D1、D2、D3、D4D5、D6、D7、D8、D9、D10螺纹公差的说明参见附录A。
丝锥螺纹牙型和尺寸极限偏差按图2和表4的规定。
A
S
内螺纹公差
0
丝锥公差网
(a)p
普通螺纹基本牙型
(a)p
(a)p
d (D) 人径（公称直径）； d2(D2) 中径： d (D) 小径：
中径上极限偏差； Em 中径下极限偏差： js 人径下极限偏差： Td2 一中径公差。
Es
图2 丝锥螺纹牙型
3 JB/T12141—2015
角 美牙城 限 极
OE
高性能级普通缎
侧
+
单
2 牙 教测 个
8千 z1 行銀规 定 LZ+
差
钜偏螺限
极小径山
自
下 极 限偏差
一 老 巴
0
E++
你
7119019101688688
60
差B
F
限 佛差
U
羊 口
2
792+ 9+
耗
机 限
主
差 日
0
S9+SE9+ 80S+
差
中
sa
公
4 表
8'0S+ I'8E+ 1'8E+ +'SZ+ +S2+ L'ZI+ L'ZI+
口
0
口
EC
H
0
限
羊 江
0
定
自
行
86+ O
C
广
中
7
蝶距P 称径公直
0
注
6
02
人 JB/T12141—2015
5技术条件
5.1 丝锥表面不得有裂纹，刻痕，锈迹以及磨削烧伤等影响使用性能的缺陷 5.2 丝锥表面粗糙度的工限值按表5的规定。
表5丝锥表面粗糙度的上限值
单位为微米
表面粗糙度Ra
项目螺纹表面柄部
普通级 0.8 0.8
高性能级 0.4 0.4
5.3 丝锥柄部直径di公差为h9。 5.4 丝锥各部分对公共轴线的圆跳动应不大表6的规定。
表6丝锥各部分对公共轴线的圆跳动
单位为毫米
切削锥的斜向圆跳动普通级
校准部分的径向圆跳动普通级
柄部径向圆跳动普通级
公称直径
高性能级 0.005
高性能级 0.005
高性能级 0.008
d≤4 5.5高性能小直径螺旋槽丝锥方头尺J-a的公差按GB/T4267的规定：a的公差为h12，包括几何公差。 普通螺旋槽丝锥方头尺寸α的公差为h12，方头对柄部轴线的对称度公差不应超过具尺公差的1/2。 5.6丝锥螺纹部分应有倒锥度。大径、中径、小径均在校准部分起点处检测。 5.7 螺纹公称直径大于或等于3mm的丝锥螺纹牙型应进行铲磨。 5.8丝锥螺纹末端应有螺纹收尾。 5.9丝锥总长L的公差为h16，螺纹部分长度1的极限偏差为土1P。 5.10普通小直径螺旋槽丝锥的螺纹部分应采用W6Mo5Cr4V2或同等性能的其他牌号高速钢制造。高性能小直径螺旋槽丝锥应根据不同的被加工材质应用W6Mo5Cr4V2Co5W6Mo5Cr4V3或同等性能的其他牌号的高性能高速钢制造，或者采用W6Mo5Cr4V3Co8、W6Mo5Cr4V3或同等性能的其他牌号的高性能粉末冶金高速钢制造。 5.11小直径螺旋槽丝锥的螺纹部分允许采用氧化处理以及采用氮化钛涂层或其他类型的涂层进行表面强化处理。 5.12小直径螺旋槽丝锥螺纹部分硬度允许的最低值应按表7的规定。丝锥柄部离柄端两倍方头长度上的硬度应不低于30HRC。
0.03
0.02
0.03
表7小直径螺旋槽丝锥螺纹部分硬度允许的最低值
高性能级
公称直径d
普通级
mm d≤2.6 3≤d≤3.5
高性能高速钢丝锥
高性能粉末冶金高速钢丝锥
750HV
800 HV 64.5 HRC 65 HRC
832 HV 65.5 HRC 66 HRC
62 HRC
d=4
5
