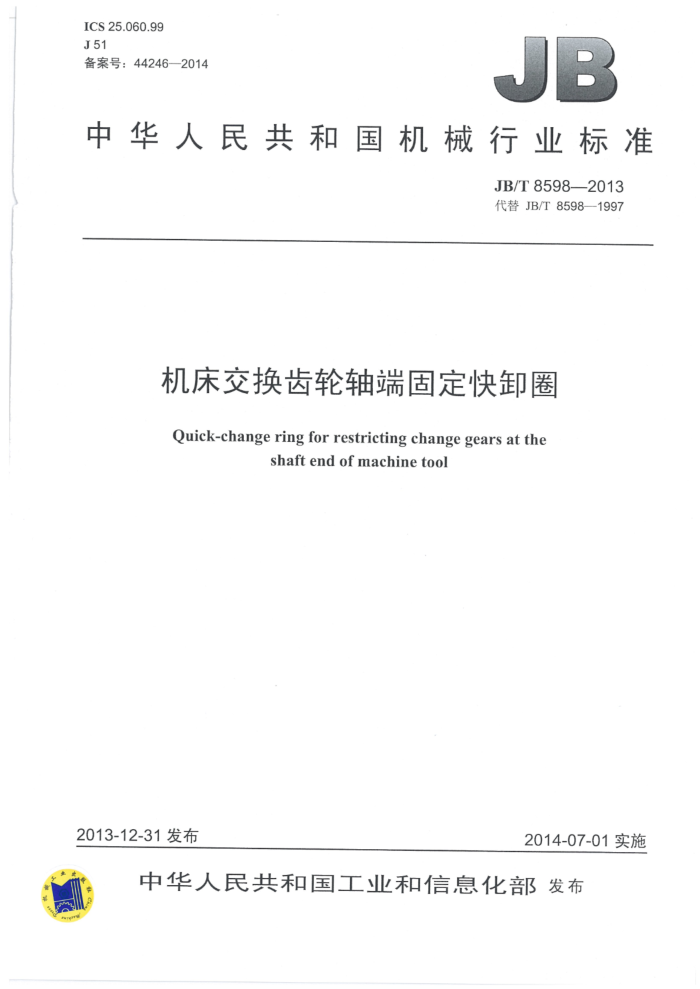

ICS25.060.99 J51 备案号：44246—2014
中华人民共和国机械行业标准
JB/T8598—2013 代替JB/T8598—1997
机床交换齿轮轴端固定快卸圈
Quick-change ring for restricting change gears at the
shaft end of machine tool
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T8598--2013
目 次
前言
范围规范性引用文件.. 基本参数及安装尺寸..
- 2 3
EE.E.
....
4 标记..
技术要求
5 JB/T8598--2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T8598—1997《机床交换齿轮轴端固定快卸圈》，与JB/T8598--1997相比，除引用了
最新版的相关标准外其余技术内容无变化。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：重庆机床（集团）有限责任公司、宜昌长机科技有限责任公司、天津第一机床总
厂，南京二机齿轮机床有限责任公司。
本标准主要起草人：李毅、喻可斌、钟瑞龄、刘德全、李光华。 本标准所代替标准的历次版本发布情况为：
JB/T8598-1997。
II JB/T8598—2013
机床交换齿轮轴端固定快卸圈
范围
1
本标准规定了机床交换齿轮轴端固定快卸圈的基本参数及安装尺寸、标记和技术要求。 本标准适用于机床交换齿轮轴端固定。其他机械交换齿轮轴端固定，亦可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T119.2-一2000圆柱销硬钢和马氏体不锈钢 GB/T1801--2009产品几何技术规范（GPS） 极限与配合公差带和配合的选择 GB/T85972013滚动轴承防锈包装
3基本参数及安装尺寸
基本参数及安装尺寸如图1图2和表1所示。
弹簧
GB/T 119.2
图1 JB/T8598—2013
图2 表1
单位为毫米
快卸圈
轴
d
di 极限 基本 极限
d2
Li 基本 极限 R 尺寸 偏差 5
基本 极限 D 尺寸 偏差 12
基本尺寸 偏差 尺寸 偏差 12
10 12 18 0.1
+0.018
0.016 -0.034
28
10
8
11
D
14 20 22 +0.021 48
14
12 20 13.5 22 0.020 0.041 19
38
+0.1
A
13
6
0
25
50 16 15 25
22
17
8
标记
4
内孔径d=20mm的机床圆柱齿轮轴端固定快卸圈的标记示例：
快卸圈20JB/T8598—2013
5技术要求
5.1所有零件的材质、加工质量、热处理及表面处理等应符合产品图样及有关技术文件的规定。 5.2零件配合公差按GB/T1801一2009，快卸圈的内孔d按H7，与其相配合的轴di按f7。 5.3产品防锈、包装应符合GB/T8597—2003的规定。 5.4组装后销子移动应手感轻松灵活，复位应可靠。
2 86
