ICS 37. 100. 10 J 87

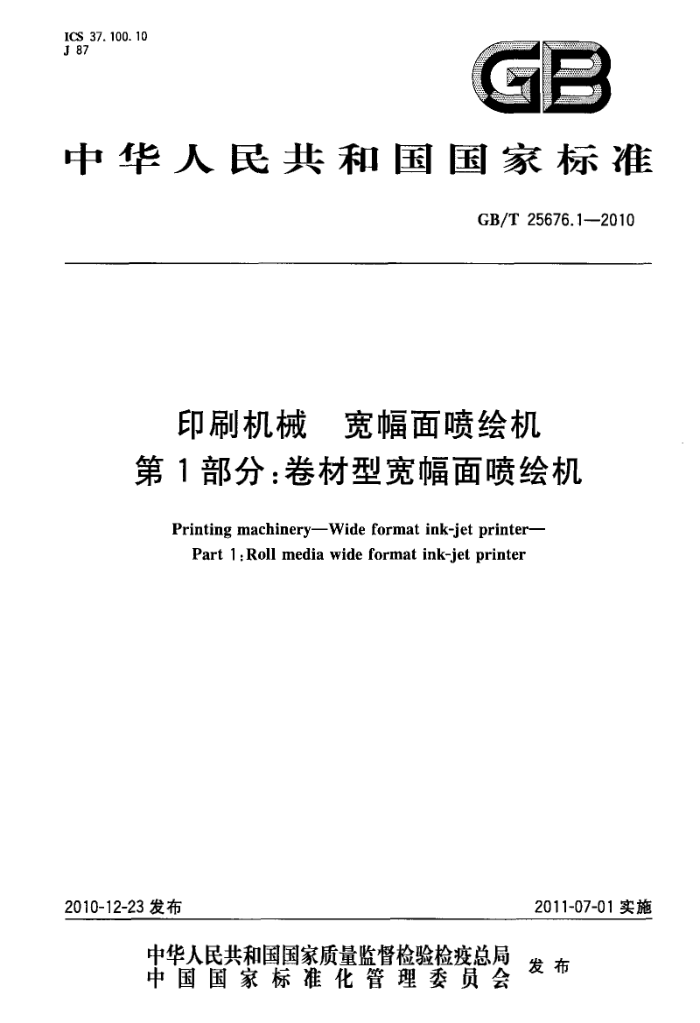

中华人民共和国国家标准
GB/T 25676.1-2010
印刷机械 宽幅面喷绘机第1部分：卷材型宽幅面喷绘机
Printing machinery-Wide format ink-jet printer-
Part 1 : Roll media wide format ink-jet printel
2011-07-01 实施
2010-12-23 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25676.1—2010
前言
GB/T25676《印刷机械宽幅面喷绘机》分为两部分：
第1部分：卷材型宽幅面喷绘机；一第2部分：平板型宽幅面喷绘机。 本部分为GB/T25676双印刷机械宽辐面喷绘机》的第1部分。 本部分的附录 A、附录B为规范性附录。 本部分由中国机械工业联合会提出。 本部分由全国印刷机械标准化技术委员会（SAC/TC192)归口。 本部分负责起草单位为：深划市润天智图像技术有限公司、北京印刷机械研究所，本部分参加起草单位为：沈阳飞行船数码喷印设备有限公司、安徽力宇电脑设备制造有限责任公
司、北人集团公司、中国印刷及设备器材工业协会喷墨印刷分会，
本部分主要起草人：江洪、李劲、吴焕炜、朱国胜、章道陆、马正源、于涛、徐承任、李英敏、陈大治
I GB/T 25676.1--2010
3.3
超宽幅面喷绘机 grand format ink-jet printer 喷绘幅宽在2.5m以上（含2.5m)的宽幅面喷绘机称为超宽幅面喷绘机，简称超宽幅喷绘机。
3. 4
卷材型宽幅面喷绘机roll media wide format ink-jet printer 喷绘幅宽在1.83m以上（含1.83m），介质为卷材的喷绘机。
3.5
平板型宽幅面喷绘机flatbed media wide format ink-jet printel 喷绘幅宽在1.2m以上（含1.2m），介质为平板的喷绘机。
3.6
刺辊型宽幅面喷绘机 taker-up roller wide format ink-jet printer 采用刺辊为主动方式实现介质传送的卷材型宽幅面喷绘机。
3.7
胶辊型宽幅面喷绘机 rubber roller grand format ink-jet printer 采用胶辊为主动方式实现介质传送的卷材型（超）宽幅面喷绘机，通常为超宽幅面喷绘机。
3.8
传输带型宽幅面喷绘机transmission belt wide format ink-jet printer 采用传输带为主动方式实现介质传送的卷材型宽幅面喷绘机。
3.9
滚筒型宽幅面喷绘机roller wide format ink-jet printer 采用滚筒为主动方式实现介质传送的卷材型宽幅面喷绘机。
3.10
弧瓣面型宽幅面喷绘机arc wide format ink-jet printer 喷头在弧形表面沿轴向进行扫描式喷绘的卷材型宽幅面喷绘机。
3.11
喷绘介质print media 喷绘机输出图像的载体。
3. 12
介质幅宽 maximum media width 喷绘机可以使用的喷绘介质的最大幅面宽度。
3.13
喷绘幅宽maximum printing width 喷绘机可以喷绘图像的最大幅面宽度。
3.14
墨水颜色ink color 使用青色C(Cyan)、品红M(Magenta)、黄色Y(Yellow）、黑色K(Black）、浅青色LC(LightCyan)、
浅品红 LM(Light Magenta)、浅黄色 LY(Light Yellow)、浅黑色 LK(Light Black)、白色 W(White)等颜色类型，合成各种不同颜色的色彩表现模式 3. 15
分辨率resolution 喷绘机所喷绘图像的精细程度，即指每25.4mm（即1in）喷绘的墨点数量，用在特定方向上每
25.4mm上所包含的像素数目来表示，表示为dot/25.4mm（即dot/in，dotperinch）。 2 GB/T 25676.1—2010
3.16
基本分辨率 basic resolution 宽幅面喷绘机的基本分辨率分为基本横向分辨率和基本纵向分辨率。以喷头扫描的相对运动方向
为横向（或X向），以介质的相对运动方向为纵向（或Y向），在X向分辨一种颜色墨点的能力称为基本分辨率，在Y向分辨一种颜色墨点的能力称为基本分辨率y。
注1：对于采用光栅尺等技术组合的高精度技术，基本分辨率，并不指光栅尺等部件的分辨率，而是指由根据设计
需要依其光栅尺等部件分辨率的倍数结果。 注2：对于采用多喷头组合高精度技术，基本分辨率，并不指喷头的分辨率，而是指根据设计需要由多个喷头组成
一个颜色的悟数结果。
3.17
分辨率模式resolution mode 宽幅面喷绘机图像由横向分辨率和纵向分辩率可以组成不同的分辨率模式，其依据基本分辨率
和y，用以实现喷绘机的X向图像分辨率nz（n=1,2,4.）,Y向图像分辨率mym=1,2,3）和图像分辨率 X×Y模式（nz=X，my=Y）。用X dot/25.4 mmXY dot/25.4 mm表示,可简表为 XxY.
注；基本分辨率模式 X×Y,分别为 n=1,m1时,即 ×y。 3.18
最大喷绘速度 maximum printing speed 喷绘机单位时间内输出图像的最大面积（m"/h）。
3. 19
断墨 discontinuity ink-jet 在输出图像时，喷孔不能持续喷墨的现象，称为断墨。
3.20
断墨率 discontinuity rate 喷绘机在输出图像中，断墨孔数（应喷墨孔数与实际喷墨孔数的差值）与应喷墨孔数之比，称为断
墨率。 3.21
墨点直径 ink-jet spot diameter 喷头单次点火，在喷头有效打印宽度范围内，不少于30%的喷孔数的喷墨点直径算术平均值，用d
表示。 3.22
墨点离散度ink-jet spot dispersion 喷头单次点火，在喷头有效打印宽度范围内形成呈离散分布状态的、喷点直径大于d/2的墨点带
的最大宽度值称为墨点离散度。 3.23
喷绘边界误差boundary error 喷绘机输出图像时，前后两次最大介质步进长度间在水平方向上的喷绘边界的位置误差。
3.24
套准aligning 喷绘机采用多色、多喷头喷绘图像时，喷绘机在X和Y向上调整喷头定位使喷绘的墨点重合，和使
不同色彩墨点重合，进而提高喷绘准确性的过程称为套准。 3.25
套准误差aligning error 喷绘机在套准的过程中，套推图与套准基准图中第一颜色之间的误差。
3 GB/T 25676.1—2010
3. 26
拍斯 pass 喷绘机多采用多次同位喷绘方法，形成完整图像，每一次的喷绘过程称为拍斯（可用英文 pass 表
示）。喷头的有效打印宽度(即1 pass 的宽度)除以最大给进介质步进长度，称为拍斯(pass)数。而由于不同pass 间所形成的色差等现象，称为拍斯(pass)道。 4型式及基本参数 4.1型式 4.1.1按介质被传送方式划分：
a）刺辊卷材型宽辐面喷绘机； b) 胶辊卷材型宽幅面喷绘机；） 传输带型宽幅面喷绘机； d) 滚筒卷材型宽幅面喷绘机。
4. 1.2 按喷绘墨水划分：
a) 溶剂卷材型宽幅面喷绘机； b) 弱溶剂卷材型宽幅面喷绘机： c) UV卷材型宽幅面喷绘机； d) 水基卷材型宽幅面喷绘机； e) 油性卷材型宽幅面喷绘机。
4. 1.3 按一次喷绘作业中喷绘的介质面数分：
a) 单面卷材型宽幅面喷绘机； b) 双面卷材型宽幅面喷绘机。
4.1.4按喷头喷绘面的方式划分：
a）平面型宽幅面喷绘机; b）弧面型宽幅面喷绘机。
4.2型号
喷绘机型号由主型号、辅助型号、设计序号和特殊功能三部分组成。见附录A。 4.3基本参数
喷绘机各类型号基本参数应符合表1。
表 1基本参数
喷头型号介质幅宽/m 喷绘幅宽/m 基本分辨率模式
按原厂家的表示方法
≥1.8 ≥1.8
按生产厂家实际使用情况标示
(1Xy) 分辨率模式 (xxy) 适用墨水类型
按生产厂家实际使用情况标示
A,ES,O.S.UV 按实际使用标示颜色及数量如:C、K.M、L、W、Y、LC.LK.LM
墨水颜色及数量
3、4、5、6、7、8、12等 GB/T 25676.1—2010
5.4.1.3活动式防护装置应开启灵活可靠，并与机器驱动部分联锁，保证在防护装置开启状态下，机器保持静止或只能进行点动，喷头架点动速度不应超过0.5m/s；介质点动速度不应超过0.1m/s。 5.4.1.4喷头架运动的极限位置应有防撞和限位保护功能装置。 5.4.1.5急停装置应具有0类停止功能，且灵活、可靠，急停装置的复位不允许直接导致机器的运行急停装置应配置在可能存在危险和操作者易于接近的位置。 5.4.2电气质量 5.4.2.1电气系统布线应整齐，排列有序,接头牢固，各种标识齐全,正确。 5.4.2.2所有外露可导电部分都应按GB5226.1--2008中8.2.1的要求连接到保护联结电路上。保护联结电路的连续性应符合GB5226.1--2008中8.2.3的要求。 5.4.2.3在动力电路导线和保护联结电路间施加500Vd.c.时，测得的绝缘电阻不应小于1MQ。 5.4.2.4在动力电路导线和保护联结电路之间施加1000V的电压近似1 s时间,不应出现击穿放电现象。 5.4.3人身安全 5.4.3.1对人体有可能造成伤害的运动部分，应设有保护装置。 5.4.3.2可能导致操作失误或可能导致人身伤害的位置，应设有保护装置。 5.4.3.3对于UV型喷绘机，应有紫外光(UV)辐射防护措施，防止紫外光(UV)对人体的伤害。 5.4.4墨水与环境 5.4.4.1应在说明书等资料中标示喷头型号、数量、兼容的墨水类型及操作方法。 5.4.4.2说明书或随机附件中应有指定使用墨水厂家提供的毒性报告和危害成分。并警告在吸人、误食用、皮肤接触和眼晴接触的情况下对人体的危害。写明皮肤和眼睛的防护措施、减少意外方法、意外救助方法、意外处理方法和防火措施。 5.4.4.3对于可能引起对环境影响的排除物，应采取处理或防护措施。 5.4.4.4说明书中应警告勿让墨水产品接触地表水，水源及排水系统。产品及被污染的包装应根据当地法规处理，化学残留物当作特殊废品处理。 5.4.5告
在下列情况下应使用灯光、声音和加贴标识等形式发出警告信号： a）容易或可能导致人身伤害的位置； b）可能导致操作失误或可能导致人身伤害的位置； c）其他操作或环境可能导致失误和设备损坏的位置。
5.4.6电磁兼容性 5.4.6.1喷绘机的无线电骚扰限值应符合GB9254一2008的规定中的A级要求。 5.4.6.2喷绘机抗扰度限值应符合GB/T17618规定的试验要求。 5.5可靠性 5.5.1喷绘机的墨路系统连续工作7h，累计工作20 h，应没有漏墨现象。 5.5.2喷绘机在额定速度空运转时，电子、机械等主要部件及其整机，2次连续24h无故障工作。 5.6空运转性能
喷绘机在额定速度和最高速度下空运转时应平稳、传动正常,零部件动作应准确，协调，无异常声音和自发性移动。 5.7噪声
UV型宽幅面喷绘机噪声应不大于80dB(A)，其他类型宽幅面喷绘机噪声应不大于78dB(A)。
6
