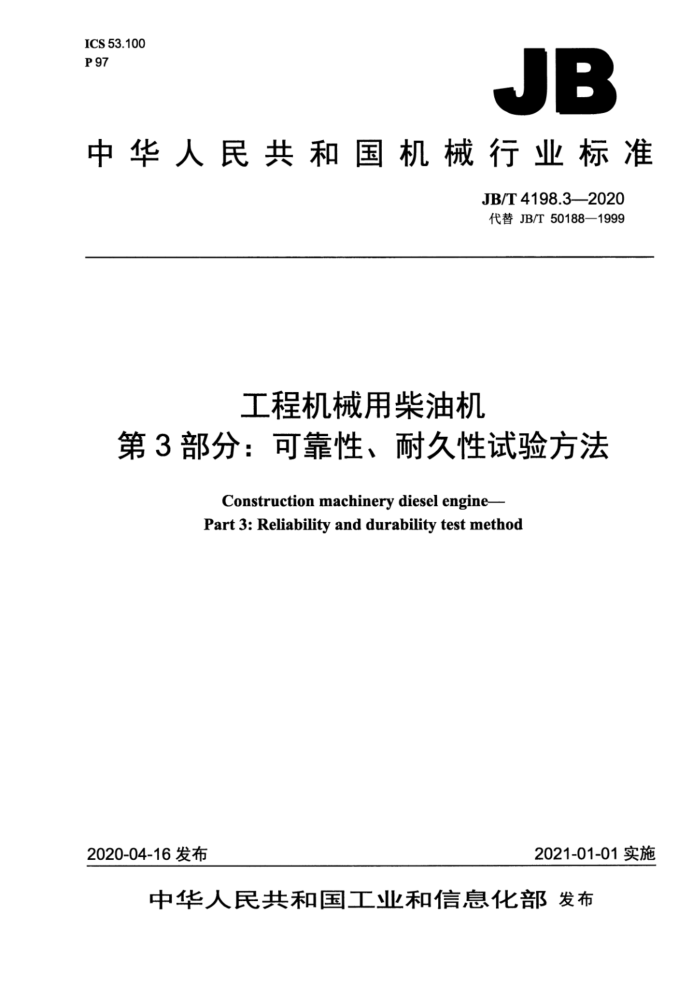

JB
中华人民共和国机械行业标准
JB/T4198.3—2020 代替JB/T50188—1999
工程机械用柴油机
第3部分：可靠性、耐久性试验方法
Construction machinery diesel engine Part 3: Reliability and durability test method
2021-01-01实施
2020-04-16发布 目 次
前言 1范围 2规范性引用文件 3术语和定义 4试验条件， 5试验项目和内容 5.1 试验项目.
Ⅱ
2
5.2 台架耐久性试验 5.3 热冲击试验.. 5.4 试验及记录要求 5.5 试验结果评价.
表1 台架耐久性试验循环表2 热冲击试验循环. 前言
JB/T4198《工程机械用柴油机》分为三个部分：
一第1部分：技术条件；一第2部分：性能试验方法；第3部分：可靠性，耐久性试验方法。 本部分为JB/T4198的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T50188—1999《工程机械用柴油机可靠性、耐久性试验方法》，与JB/T50188-
1999相比，主要技术变化如下：
修改了范围（见第1章，JB/T50188一1999的第1章）；增加了规范性引用文件（见第2章）；增加了术语和定义（见第3章》：增加了试验条件（见第4章）；修改了试验项目（见5.1，JB/T50188-1999的2.1）；修改了柴油机台架耐久性试验规范（见表1，JB/T50188一1999的表1、表2）；修改了柴油机热冲击试验规范（见表2，JB/T501881999的表3、表4）： -删除了配套使用试验要求（见JB/T50188一1999的2.4）；修改了可靠性评价内容（见5.5，JB/T50188一1999的2.6）。
本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会归口（SAC/TC334）。 本部分负责起草单位：潍柴动力股份有限公司、天津工程机械研究院有限公司、柳州柳工挖掘机有
限公司。
本部分参加起草单位：内蒙古北方重型汽车股份有限公司。 本部分主要起草人：闫珊珊、陈宝庆、俞松松、唐小芳、陈翠翠。 本部分所代替标准的历次版本发布情况为：
JBn3827—1984; JB/T50188-1999。 工程机械用柴油机第3部分：可靠性、耐久性试验方法
1范围
JB/T4198的本部分规定了工程机械用柴油机的可靠性，耐久性试验方法。 本部分适用于工程机械用柴油机（以下简称柴油机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1883.1往复式内燃机词汇第1部分：发动机设计和运行术语 GB11122柴油机油 GB/T19055汽车发动机可靠性试验方法 GB19147车用柴油 JB/T4198.1一2020工程机械用柴油机第1部分：技术条件 JB/T4198.2一2020工程机械用柴油机第2部分：性能试验方法 JB/T11323-2013中小功率柴油机可靠性评定方法
3术语和定义
GB/T1883.1、JB/T4198.2--2020和JB/T11323—2013界定的以及下列术语和定义适用于本文件。
3.1
机能率functionrate 柴油机总运转时间占总运转时间、维修保养时间和故障修理时间之和的百分比（%）。
3.2
标定功率下降率ratedpowerreductionrate 柴油机的标定功率在耐久性试验后比耐久性试验前的下降幅度，以百分数（%）表示。
4 试验条件
4.1试验用柴油机应按制造厂的技术条件制造并检验合格。 4.2试验用燃油应符合GB19147的规定。 4.3试验用机油应符合GB11122的规定。 4.4试验测试设备及仪表在试验前应经过校验，并具有检定或校准证书。 4.5试验时，若实际试验环境为非标准环境，可根据JB/T4198.2对柴油机功率、燃油消耗量等性能参数进行修正。 5i 试验项目和内容
5.1试验项目
可靠性、耐久性试验包括台架耐久性试验和热冲击试验。 5.2 台架耐久性试验 5.2.1试验程序
应按以下程序进行试验： a）按制造厂的规定进行磨合运转： b）按5.4.3的规定测量和记录主要零件的有关尺寸； c）进行性能试验； d）进行台架耐久性试验； e）重复进行c）项： f)重复进行b）项。
5.2.2 试验循环及时间 5.2.2.1 柴油机台架耐久性试验循环按表1的规定。
表11 台架耐久性试验循环
转速 r/min
对应工况标定功率的百分比
运转时间 min
序号 1 2 3 4 5
% 105 0 105 0 100
最大扭矩转速
15 5 20 5 5
急速标定转速急速最高空载转速
5.2.2.2 台架耐久性试验按每50min为一个循环，循环次数根据不同柴油机使用工况及寿命要求确定。 台架耐久性试验累计时间不应低于2000h，累计试验时间不包括试验中的预热时间和停机保养时间。 已按GB/T19055进行过可靠性试验，且标定功率高于工程机械要求值的柴油机，需按本部分表1的试验循环进行1000h试验。 5.3热冲击试验 5.3.1水冷柴油机还应进行热冲击试验，试验应按每10min为一个循环连续做5000个循环：若已做过高于本循环的热冲击试验：可以免做。 5.3.2 柴油机的热冲击试验循环按表2的规定。
表2热冲击试验循环
转速 r/min
对应工况标定功率的百分比
运转时间 min
冷却液出口温度
序号
%
℃ 5.4试验及记录要求 5.4.1试验过程中，柴油机应按使用维护说明书的规定定期进行保养。停机保养的次数、内容和时间以及零件的损坏情况、维修时间应做详细记录，并写入试验报告，以用于计算评价首次故障前平均工作时间、平均故障间隔时间和机能率等可靠性指标。 5.4.2试验过程中，每4h最少测量一次转速、测功器读数、燃油消耗量、进气温度、排气温度、冷却液出口温度、机油温度、机油压力、进气阻力、排气烟度和活塞漏气量，并注意观察与测量机油消耗情况。台架耐久性试验后，需要计算标定功率下降率并写入报告，若有故障发生，记录故障发生时间。 5.4.3试验前后拆机测量的项目包括：活塞、活塞环、活塞销、气门下陷量、气门杆导管、连杆小头衬套、连杆瓦、曲轴主轴颈、连杆轴颈、凸轮轴、凸轮及轴颈、挺柱、正时齿轮室齿轮间隙、喷油泵凸轮和柱塞等有关尺寸。测量应在零件恒温24h后进行。气缸套和主轴承内径可在现场测量，所用量具应采用相同材料的环规在同样温度下校正。 5.5试验结果评价 5.5.1柴油机2000h台架耐久性试验完成后，应按JB/T4198.1一2020中4.2.16规定的指标进行计算及评价。 5.5.2柴油机5000个循环的热冲击试验完成后，应按JB/T4198.1一2020中4.2.17规定的指标进行评价。 中华人民共和国
机械行业标准工程机械用柴油机
第3部分：可靠性，耐久性试验方法
JB/T4198.3-2020
*
