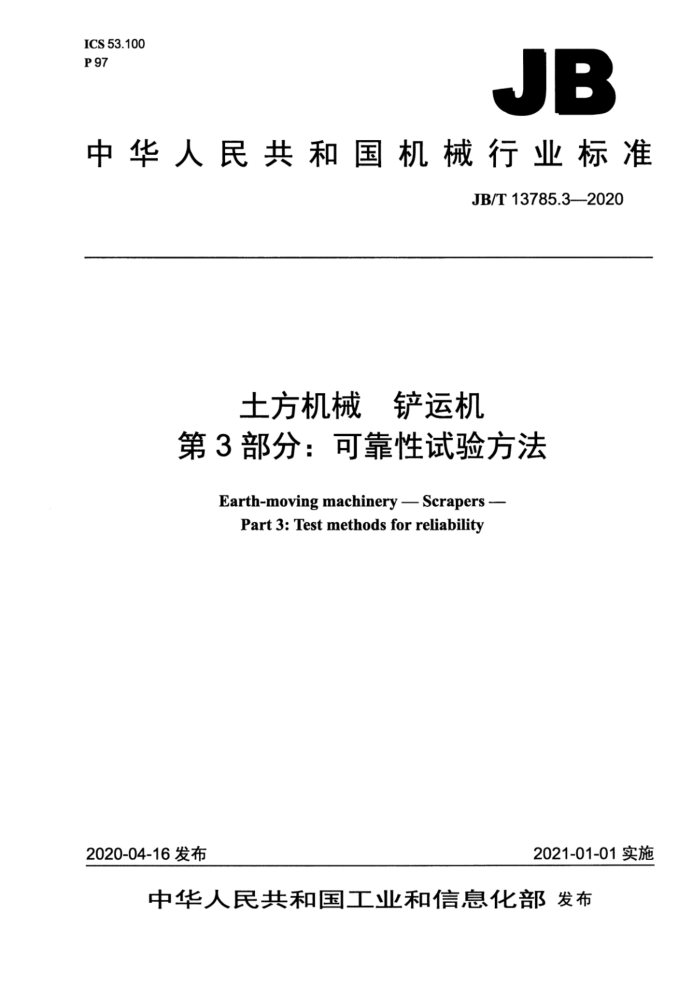

ICS 53.100 P 97
JB
中华人民共和国机械行业标准
JB/T13785.3—2020
土方机械 铲运机第3部分：可靠性试验方法
Earth-moving machinery Scrapers --
Part3:Testmethodsforreliability
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13785.3—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4试验方法.
II
4.1试验条件... 4.2试验前准备， 4.3试验程序. 5失效分类及评定 5.1 失效分类.. 5.2 失效评定规则.. 5.3评定统计方法 5.4试验记录附录A（资料性附录） 可靠性试验记录表
表1 失效分级及判定规则. 表A.1 可靠性试验台班记录表表A.2可靠性试验失效汇总表.. 表A.3 可靠性试验结果汇总表. JB/T13785.3—2020
前言
JB/T13785《土方机械 铲运机》分为三个部分：
-第1部分：技术条件；一第2部分：性能试验方法；一第3部分：可靠性试验方法。 本部分为JB/T13785的第3部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国土方机械标准化技术委员会（SAC/TC334）归口。 本部分起草单位：国家工程机械质量监督检验中心、山推工程机械股份有限公司。 本部分主要起草人：范晓兰、陈静、刘春朝、郭春华、邸鹏远。 本部分为首次发布。
I JB/T13785.3—2020
土方机械铲运机第3部分：可靠性试验方法
1范围
JB/T13785的本部分规定了铲运机可靠性试验的术语和定义、试验方法、失效分类及评定。 本部分适用于自行轮胎式铲运机和拖式铲运机（不含通用牵引车）的可靠性试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T25602一2010土方机械机器可用性术语 JB/T13785.2一2020土方机械铲运机第2部分：性能试验方法
3术语和定义
GB/T25602界定的以及下列术语和定义适用于本文件。
3.1
失效failure 整机或零部件不能完成其规定功能或其性能指标恶化至规定范围以外的现象，但在一定时间内的
易损件更换除外。
注：改写GB/T25602—2010，定义3.4.1。
3.2
固有缺陷失效inherentfailure 由于设计、制造等计划和实施中的错误而使产品承受规定能力内的负荷时，产品本身固有缺陷所造
成的失效。
[GB/T25602—2010，定义3.4.11] 示例：由于结构强度、材质、加工和装配工艺等原因所引起的过度变形、断裂、早期磨损和老化等失效。
3.3
从属失效secondaryfailure 由另一产品的失效直接或间接引起的产品的失效。 [GB/T25602—2010，定义3.4.8] 注：发动机由于连杆螺栓断裂导致连杆轴瓦、活塞和缸体等一系列零件损坏时，连杆螺栓断裂为固有缺陷失效，由
此引起的活塞和缸体等一系列零件损坏均属于从属失效。
3.4
误用失效misusefailure 由操作、维修、贮存等不正确应用所引起的失效。 [GB/T25602—2010，定义3.4.12] 注：未按规定要求加油或加冷却液而导致的发动机过热、抱缸；擅自改变零部件结构或调整状态、超载使用等导致
的失效。
1 JB/T13785.3—2020
3.5
工作可用度 operationalavailability 在规定试验时间内，可用时间除以可用时间与不可用时间之和，用百分比表示。 注：改写GB/T25602—2010，定义3.2.5。
3.6
跑合期run-inperiod 新产品释放全部性能的工作期。 [GB/T25602—2010，定义3.6.31]
3.7
修理时间repairtime 在规定条件下，修复不能完成其规定功能的产品所需的时间。 注1：该时间通过工时测量。 注2：为了更换组成元件，将其从主机拆除所需的修理时间不计入主机的修理时间。如果组成元件通过修理后重新
安装到主机上，其修理所需的时间应计入主机的修理时间内。 注3：修理工作由准备、失效原因的识别、修理、更换、调整、试验等组成。 [GB/T25602—2010，定义3.6.12]
3.8
平均失效间隔时间 meantimebetweenfailures MTBF 机器总作业时间与产品出现的当量失效数（失效次数与加权系数的乘积）的比值。 注：改写GB/T25602—2010，定义3.6.28。
3.9
致命失效 criticalfailure 可能导致人身伤害或财产重大损失，或引起产品完全丧失必要功能的失效。 注：改写GB/T25602—2010，定义3.4.13。
3.10
主要失效 majorfailure 可能降低或停止系统功能和/或超过8h修理时间的失效。 [GB/T25602-2010，定义3.4.15]
3.11
一般失效 文generalfailure 一般零部件发生损坏、裂纹、过度磨损，需要停机修理，能在8h修理时间内予以排除的失效。
3.12
轻微失效 minorfailure 不会导致停机，或在1h内能够排除的失效。 注：改写GB/T25602—2010，定义3.4.14。
4试验方法
4.1试验条件 4.1.1新开发的铲运机至少准备1台试验用样机，批量生产的铲运机应在5台中随机抽取1台。抽取的样机应送到整机出厂要求。 4.1.2 2试验场地的地形、路况、运距、土壤结构、土壤类别和海拔高度等，能满足样机使用要求和设计要求的各种负荷工况。 2
