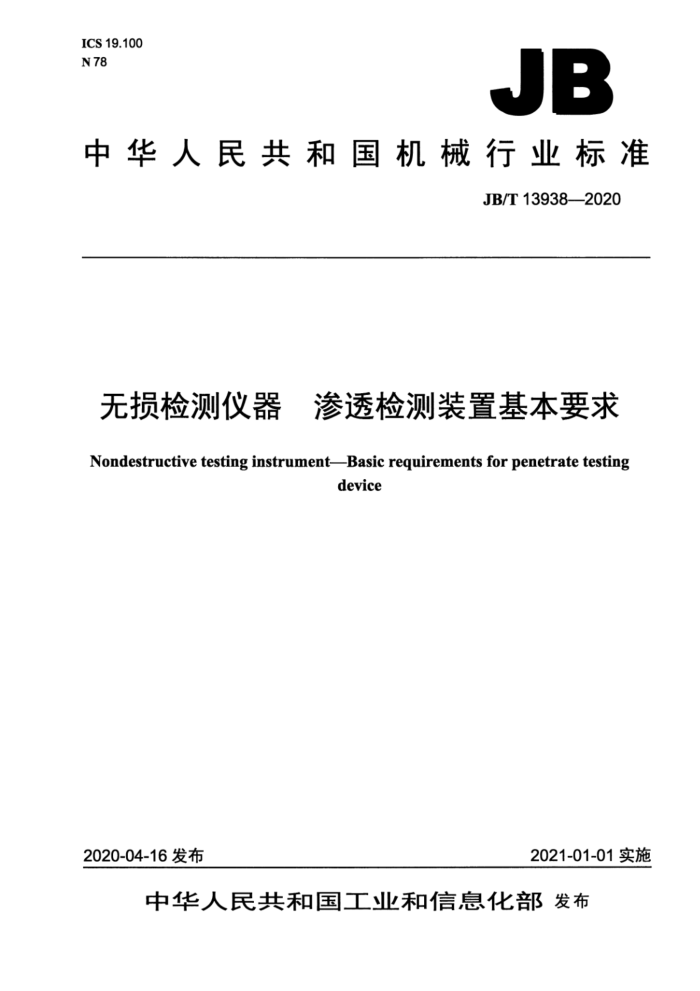

ICS 19.100 N78
JB
中华人民共和国机械行业标准
JB/T13938—2020
无损检测仪器 渗透检测装置基本要求 Nondestructive testing instrumentBasic requirements for penetrate testing
device
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13938—2020
目 次
前言， 1范围 2规范性引用文件， 3术语和定义 4组成. 5要求. 5.1 渗透检测装置基本要求 5.2 化学品要求， 5.3 便携式渗透检测装置使用要求.. 5.4 固定式渗透检测装置使用要求.. 5.5 检测区域要求. 5.6 安全要求 6检验方法.. 7检验规则. 7.1出厂检验 7.2型式检验 8标志、包装、运输和贮存. 8.1标志 8.2包装. 8.3 运输和贮存 JB/T13938—2020
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：爱德森（厦门）电子有限公司、中国铁道科学研究院、西安飞机工业（集团）有
限责任公司、北京航空材料研究院、南昌航空大学、中国科学院金属研究所。
本标准主要起草人：林俊明、黄凤英、李秀芬、徐可北、宋凯、蔡桂喜。 本标准为首次发布。
Ⅱ JB/T13938—2020
无损检测仪器 渗透检测装置基本要求
1范围
本标准规定了渗透检测装置的术语和定义、组成、要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于便携式渗透检测装置和固定式渗透检测装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2611一2007试验机通用技术要求 GB/T5048防潮包装 GB/T5097 无损检测渗透检测和磁粉检测观察条件 GB/T9174—2008 ：一般货物运输包装通用技术条件 GB/T12604.3无损检测术语渗透检测 GB/T18851.4—2005无损检测 渗透检测 第4部分：设备
3术语和定义
GB/T12604.3和GB/T18851.4一2005界定的术语和定义适用于本文件。
4组成
4.1便携式渗透检测装置由渗透液喷罐、清洗剂喷罐、显像剂喷罐、黑光灯等组成。 4.2固定式渗透检测装置由预清洗装置、渗透装置、乳化装置、清洗装置、显像装置、干燥装置和后处理装置、黑光灯等组成。
5要求
5.1渗透检测装置基本要求
渗透检测装置的基本要求、装配机械安全及外观质量应符合GB/T2611一2007中第3章、第4章和第10章的规定。 5.2 化学品要求
用于渗透检测的各种化学品，均应贮存在适宜的容器里，且应满足有关的卫生和安全、环保要求。
1 JB/T13938—2020
5.3便携式渗透检测装置使用要求
便携式渗透检测装置使用要求如下： a）应远离火源、热源，不能曝晒。 b）喷嘴应与工件表面保持一定距离。 c）喷头按压处接触面积较大时，操作舒适度高，有利于长时间检测。对于面积较小的情况，可额
外添加喷枪。 d）喷嘴孔径一般为0.4mm～0.8mm。对于显像剂，孔径推荐0.4mm～0.6mm，孔径过大会降低
雾化效果，孔径过小会缩短喷射距离。对于渗透剂，孔径推荐0.4mm0.6mm，孔径不宜过大。 e）喷嘴的制造参数还应考虑罐压、大气压力和使用温度等因素，用户有其他要求时，喷嘴的具体
制造参数应由合同双方共同商定。 f）一般情况下，在去除渗透剂时，清洗剂不应直接喷至工件，若发生清洗剂只能直接喷至工件的
特殊情况，应选择较小的清洗剂喷嘴孔径，以免过清洗。 g）遗弃喷罐时应破坏其密封性。
5.4固定式渗透检测装置使用要求
固定式渗透检测装置使用要求如下： a）预清洗装置使用的液体应适用于被检工件，并应注意对人体的有害性； b）采用荧光检测时，应有暗室，配备有黑光灯及白光灯，暗室内应有抽风设备； c）禁止烟火并保持良好通风； d）渗透槽及乳化槽均应配有盖板，不使用时应盖好盖板，避免受到外来污染源污染； e）应配有废液处理或水循环系统，其设计应确保所排放的水符合地方污水排放要求； f）渗透检测装置布局应合理，便于操作： g）渗透检测装置应进行适宜的防腐蚀处理。
5.5检测区域要求 5.5.1检测区域划分
渗透检测装置根据工作内容应分为以下几个工作区域： a）准备和预清洗区； b）渗透施加区； c）乳化区； d）清洗区； e）干燥区； f）显像施加区； g）检测区。
5.5.2准备和预清洗区
该区域应配备油污清除功能，以清除被检工件表面的污染物。必要时，应配置超声波清洗装置、酸洗槽或碱洗槽。如果采用酸洗或碱洗工艺，需要考虑设备的防腐性能。 5.5.3渗透施加区
该区域应有与进行浸涂、喷涂（常规喷涂与静电喷涂）、刷涂及流涂相适应的装置。 该区域应配备计时器和报警器。
2 JB/T13938—2020
5.6安全要求 5.6.1使用渗透检测装置的检测室，应通风良好，以去除工作区域内的污染。
带有黑光灯的渗透检测装置应装配内嵌式或分离式的滤光片，用于检测人员保护脸和眼不受UV辐射，建议采用满足ASTME3022的LED黑光灯。
在用于荧光渗透检测的渗透检测装置中，波长小于315nm的紫外辐照度不应大于波长为365nm的紫外辐照度的5%。 5.6.2 2渗透检测装置的设计应符合可燃和易燃材料工作的安全要求，渗透检测装置应远离热源，如明火。 5.6.3 渗透检测装置的设计应确保人员的用电安全。 5.6.4在任何情况下，都不应使其产生的废物影响环境。
6检验方法
照度检验方法包括： a）紫外辐照度可用下述两种方法之一进行检测：
1）用紫外辐照计测量被检工件表面的紫外线强度； 2）按GB/T5097的要求检测。 结果应满足本标准5.5.8的要求。如果对测量结果有争议，按方法a）重新检测。
b）用白光照度计测量可见光照度，结果应满足本标准5.5.8的要求。
7检验规则
7.1出厂检验
凡出厂产品应经制造厂质量检验部门按出厂检验项目检验合格，并签发产品合格证后方可出厂。 7.2 型式检验
有下列情况之一时，应进行型式检验： a）新产品或老产品转厂生产的型式鉴定； b）产品正式生产后，结构、材料、工艺有较大改变，可能影响产品性能； c）产品正式生产后，每三年进行一次型式检验； d）产品长期停产后，恢复生产； e）出厂检验结果与上次型式检验结果有较大差异。
8标志、包装、运输和贮存
8.1标志
每台渗透检测装置应在机壳上明显位置固定铭牌，其内容包括： a）名称、型号、编号、工作区域； b）主要技术参数； c）黑光灯使用防护标识； d）制造日期或编号； e）制造厂名称及商标。
4 JB/T13938—2020
8.2包装 8.2.1渗透检测装置的包装应采用木箱进行，并符合GB/T9174一2008中第5章关于木箱的规定。包装应注意防潮，并符合GB/T5048规定的三级防潮包装标准。 8.2.2 2渗透检测装置的包装应有“向上”“怕雨”“禁止翻滚”等标志，并符合GB/T191一2008中表1 的规定。 8.2.3包装箱内应附有下列随机文件：
a）产品装箱单； b）产品合格证； c）产品说明书（应标明执行标准编号）。
8.3运输和贮存 8.3.1 1渗透检测装置的运输和贮存环境条件应符合GB/T9174的规定 8.3.2 渗透检测装置在运输过程中应防止剧烈振动和碰撞。 8.3.3 渗透检测装置贮存地点及周围环境不应有腐蚀性气体，并保持空气流通、地面清洁。
