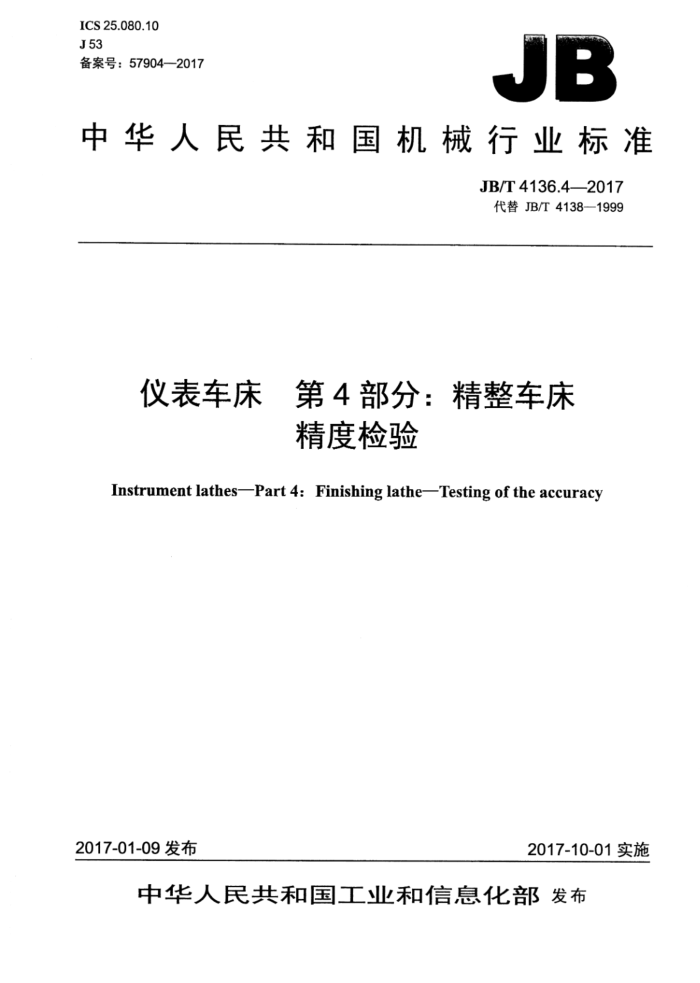

ICS 25.080.10 J53 备案号：57904—2017
JB
中华人民共和国机械行业标准
JB/T4136.42017 代替JB/T4138—1999
仪表车床 第4部分：精整车床
精度检验
Instrument lathes-Part 4: Finishing lathe-Testing of the accuracy
2017-10-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 JB/T4136.4—2017
目 次
前言， 1 范围 2 规范性引用文件 3—般要求..
100000
中品中学#中#品品系#
几何精度检验工作精度检验
4. LF
7
业
12 JB/T4136.4--2017
前言
JB/T4136《仪表车床》分为六个部分：
-第1部分：型式与参数；第2部分：螺纹式主轴端部尺寸：一第3部分：卧式车床精度检验；第4部分：精整车床精度检验；第5部分：转塔车床精度检验；第6部分：技术条件。
1
本部分为JB/T4136的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T4138—1999《精整车床精度检验》，与JB/T4138--1999相比主要技术变化如下：
修改了标准名称，即标准名称改为“仪表车床第4部分：精整车床精度检验”； -增加了标准的英文名称；修改了“规范性引用文件”（见第2章，1999年版的第2章）；修改了导轨直线度的公差值（见G1，1999年版的G1）；一修改了“主轴孔轴线对导轨的平行度”中公差的偏向要求（见G6，1999年版的G6)；修改了“尾座套筒轴线对导轨的平行度”中公差值及偏向要求（见G7，1999年版的G7）；修改了“尾座套筒孔轴线对导轨的平行度”中公差的偏向要求（见G8，1999年版的G8）；修改了“主轴轴线与尾座轴线的等距度”中的尾座偏向要求（见G9，1999年版的G9）；增加了线性尺寸和公差的单位（见3.1）。
本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：上海第十二机床厂有限公司、国家机床质量监督检验中心。 本部分主要起草人：沈瑞龙、戴裕民、张维。 本部分所代替标准的历次版本发布情况为：
JB/T4138—1999。
II JB/T4136.42017
仪表车床第4部分：精整车床精度检验
1范围
JB/T4136的本部分规定了精整车床的几何精度和工作精度的要求、检验方法以及相应的公差。 本部分适用于床身上最大回转直径至250mm、最大工件长度至500mm的精整车床（以下简称
机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度
3一般要求
3.1本部分中所有线性尺寸和相应公差的单位均用毫米（mm）表示；角度公差用比值表示。 3.2使用本部分时应按GB/T17421.1一1998中3.1的规定调整机床安装水平，将移置拖板置于导轨行程中间位置，在床身两端导轨上放置专用桥板，其上放置水平仪，水平仪在纵向和横向的读数均不超过 0.04/1000。 3.3本部分规定的检验顺序并不表示实际检验次序。为了装拆检验工具和检验方便，可按任意次序进行检验。 3.4工作精度检验应在精加工后进行。 3.5当实测长度与本部分规定的长度不同时，公差应根据GB/T17421.1一1998中2.3.1.1的规定，按能够测量的长度折算。折算结果小于0.005时，仍按0.005计。
1 JB/T4136.42017
几何精度检验
工
检验项目
G1
导轨精度： a）导轨在垂直平面内的直线度： b）导轨的倾斜。
简图
a)
b)
公差
a)0.05/1000; b)0.03/1000.
检验工具
水平仪、专用桥板。
检验方法（按GB/T17421.1—1998中5.2.1.2.2.1的规定）
将水平仪纵向和横向放置在专用桥板上，等距离移动专用桥板，至少在三个位置上检验。读取水平仪读数。 a)、b）误差分别计算。误差以水平仪读数的最大代数差值计。
2 JB/T4136.42017
检验项目
G2
导轨在水平面内的直线度。
简图
公差
0.008.
检验工具
指示器、专用桥板、检验棒、平尺。
检验方法（按GB/T17421.1-1998中5.2.3.2.1的规定）
在专用桥板上固定指示器，使其测头触及主轴和尾座间的检验棒（或平尺）表面，调整尾座使指示器在检验棒两端的读数相等。尾座锁紧，移动专用桥板在全行程上进行检验。
误差以指示器读数的最大代数差值计。 尾座不能调整的机床，应画出导轨误差曲线，误差以曲线对其两端点连线间坐标值的最大代数差值计。
3 JB/T4136.42017
检验项目
G3
主轴端部的跳动： a》主轴的轴向窜动； b）主轴轴肩支承面的端面跳动。
简图
公差
a) 0.006; b）0.010（包括轴向审动）。
检验工具
指示器、专用检具、专用桥板、钢球。 检验方法（按GB/T17421.1—1998中5.6.2的规定）
在主轴孔内插入一专用检具。在专用桥板上固定指示器，使其测头触及：a）专用检具中心孔内的钢球表面：b）主轴轴肩支承面。旋转主轴进行检验。
a》、b）误差分别计算。误差以指示器读数的最大差值计。 检验时应通过主轴轴线施加一由制造厂规定的轴向力F（对已消除轴向游隙的主轴可不施加力）。 JB/T4136.4—-2017
检验项目
G4
主轴定心轴颈的径向跳动。
简图
公差
0.008. 检验工具
指示器、专用桥板。 检验方法（按GB/T17421.11998中5.6.1.2.2、5.6.2.1.2的规定）
在专用桥板上固定指示器，使其测头垂直触及定心轴颈表面。旋转主轴进行检验。定心轴颈为圆锥轴颈时应施加由制造厂规定的轴向力F（对已消除轴向游隙的生轴可不施加力）。
误差以指示器读数的最大差值计。
5
