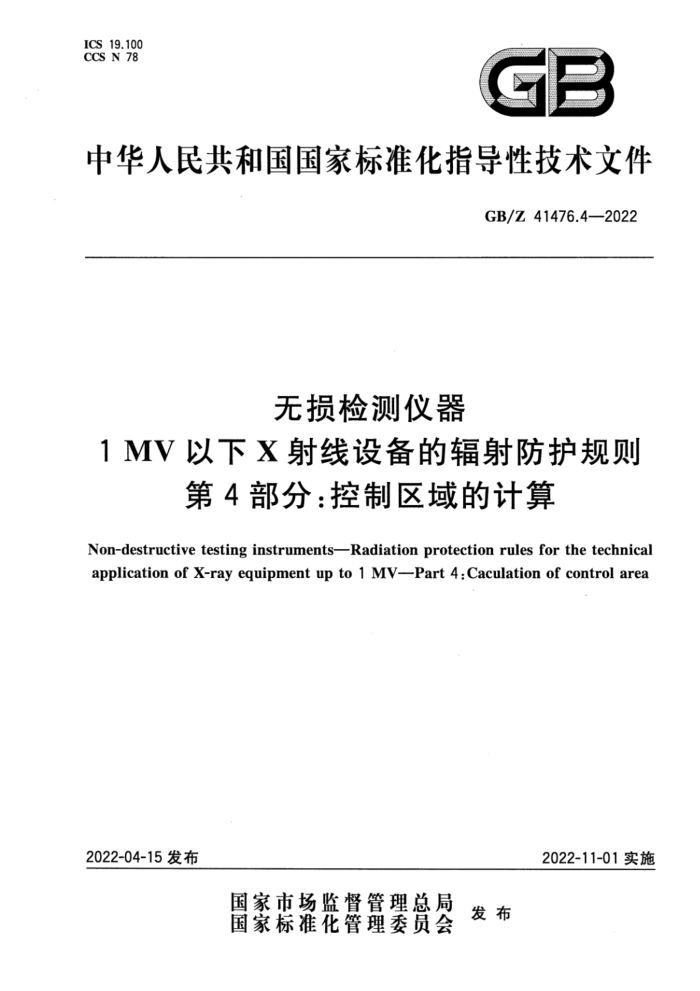

ICS 19.100 CCS N 78
GP
中华人民共和国国家标准化指导性技术文件
GB/Z41476.4-—2022
无损检测仪器
1MV以下X射线设备的辐射防护规则
第4部分：控制区域的计算
Non-destructive testing instruments-Radiation protection rules for the technical application of X-ray equipment up to 1 MV-Part 4:Caculation of control area
2022-11-01实施
2022-04-15发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/Z41476.4—2022
目 次
前言引言 1范围 2 规范性引用文件 3术语和定义控制区域的计算方法
T
....
IV
4
附录A（资料性）计算示例
I GB/Z41476.4—2022
前 言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/Z41476《无损检测仪器 1MV以下X射线设备的辐射防护规则》的第4部分。 GB/Z41476已经发布了以下部分：
第1部分：通用安全技术要求；第2部分：防护技术要求；第3部分：450kV以下X射线设备辐射防护的计算公式和图表；第4部分：控制区域的计算。
-
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国试验机标准化技术委员会（SAC/TC122)归口。 本文件起草单位：华测检测认证集团股份有限公司、爱德森（厦门）电子有限公司、辽宁仪表研究所
有限责任公司、中国工程物理研究院应用电子学研究所、通用电气检测控制技术（上海）有限公司、上海英华检测科技有限公司、丹东市无损检测设备有限公司、上海超群无损检测设备有限公司。
本文件主要起草人：万峰、林俊明、于志军、陈浩、孔凡琴、李博、董殿刚、傅岩。
I GB/Z 41476.4—2022
引 創言
X射线是一种波长极短，能量很大的电磁波，其波长比可见光的波长更短。作为五大常规检测手段之一，X射线检测已在工业无损检测中得到广泛应用。因其穿透性强，对检测人员身体有一定伤害，因此X射线检测中安全防护间题得到广泛关注。GB/Z41476旨在确立1MV以下X射线设备防护要求及人员人身安全防护规则，拟由4个部分构成。
第1部分：通用安全技术要求。目的在于给出1MV以下X射线设备操作中人员的剂量限值、 设备使用要求等内容。 第2部分：防护技术要求。目的在于为1MV以下X射线设备在制造、安装、使用中提供有效、 可靠的射线防护措施。 第3部分：450kV以下X射线设备辐射防护的计算公式和图表。目的在于给出：450kV以下 X射线设备防护主要技术指标的计算公式及相关图表，便于射线防护过程中相关数据的计算。 第4部分：控制区域的计算。目的在于提供1MV以下X射线设备控制区域计算方法，对第3 部分的内容做进一步补充。
-
N GB/Z 41476.4—2022
无损检测仪器
1MV以下X射线设备的辐射防护规则
第4部分：控制区域的计算
1范围
本文件描述了在移动式X射线无损检测设备使用现场，快速计算控制区域大小的方法。 本文件适用于射线防护专职人员在移动式X射线无损检测设备现场使用时控制区域的快速计算。
2 规范性引用文件
本文件没有规范性引用文件。
3 术语和定义
本文件没有需要界定的术语和定义。
控制区域的计算方法
控制区域的大小和形状取决于以下方面：
管电压；管电流； -X射线方向； -X射线管位置；一防护罩；材料；移动控制区域辐射限值。
根据检测对象和防护罩对射线的吸收，实际的控制区域如图1所示。
1 GB/Z41476.4—2022
标引序号说明：
屏蔽装置；检测对象；未受到衰减辐射范围；
-
2
a 1
a 一由于检测对象的屏蔽而衰减的辐射范围；
一由于射线管防护罩屏蔽而衰减的辐射范围。
a
图1控制区域示意图（针对有效射束和穿透防护罩辐射）
对于X射线放射源，在一个预先确定控制区域辐射限值的移动检测工作中，需同时考虑X射线管电压和管电流，根据图2和图3计算所需控制区域的大小，计算示例见附录A。
N
320
450
1
160
1.000
K
O
W/解
100
10
0. 01
0. 1
10
/ (mA · h/μsv)
标引序号说明：
一选定的X射线管电流强度； H—选定控制区域有效剂量率限值。
I-
图2有效射束控制区域范围
2 GB/Z41476.4—2022
mSv/h
100
0
mSv/b
2.5
/
0. 1
0. 01
1/ (h/μus)
标引序号说明： H- 一选定控制区域有效剂量率限值。 距离封闭的X射线发射窗口焦点1m处测得的点剂量率应不超过以下限值：
管电压≤200kV时：2.5mSv/h；管电压>200kV时：10mSv/h。
图3穿透防护罩辐射控制区范围 ICS 19.100 CCS N 78
