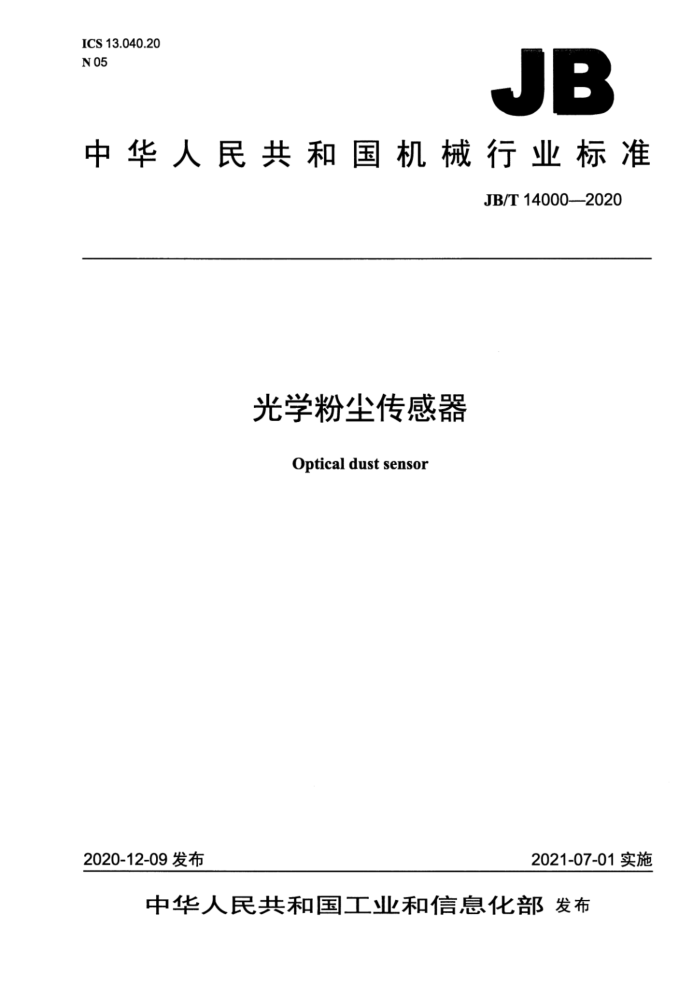

ICS 13.040.20 N05
JB
中华人民共和国机械行业标准
JB/T14000—2020
光学粉尘传感器
Optical dust sensor
2021-07-01实施
2020-12-09发布
中华人民共和国工业和信息化部发布 JB/T14000—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4要求
1
4.1 测量范围 4.2 工作环境.. 4.3 贮存环境 4.4 外观. 4.5 零点输出范围和相对误差 4.6 工作稳定性 4.7 响应时间. 4.8 工作噪声 4.9 温度影响， 4.10 振动. 4.11 冲击 4.12 跌落. 5试验方法 5.1 试验环境条件. 5.2 试验设备要求. 5.3 试验用粉尘.. 5.4 外观 5.5 零点输出范围和相对误差 5.6 工作稳定性 5.7 响应时间. 5.8 工作噪声 5.9 高低温试验 5.10 振动. 5.11 冲击 5.12 跌落 6检验规则.. 6.1 检验分类.. 6.2 出厂检验. 6.3 型式检验. 7标志、包装、运输和贮存 7.1 标志 7.2 包装 7.3 运输. 7.4 贮存.
I JB/T14000—2020
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：郑州炜盛电子科技有限公司、沈阳仪表科学研究院有限公司、汉威科技集团股份
有限公司、国家仪器仪表元器件质量监督检验中心、传感器国家工程研究中心。
本标准主要起草人：张小水、张阳、田勇、王彦奇、侯宗合、郑金平、裴智奇、郝理、于振毅、徐秋玲。
本标准为首次发布。
II JB/T14000—2020
4.7响应时间
传感器的响应时间Tgo<10S。 4.8工作噪声
传感器的工作噪声应≤40dB（A）。 4.9温度影响
传感器经高低温试验后，外观应符合4.4的规定，零点输出范围和相对误差应符合4.5的规定。 4.10振动
传感器经振动试验后，外观应符合4.4的规定，零点输出范围和相对误差应符合4.5的规定。 4.11冲击
传感器经冲击试验后，外观应符合4.4的规定，零点输出范围和相对误差应符合4.5的规定。 4.12跌落
传感器经跌落试验后，外观应符合4.4的规定，零点输出范围和相对误差应符合4.5的规定。
5试验方法
5.1试验环境条件
除对试验环境条件另做具体规定的试验外，试验环境应符合下述条件：
温度：15℃~30℃；一相对湿度：20%~50%；一大气压力：86kPa～106kPa。
5.2 2试验设备要求
试验设备要求如下：
温度计：不确定度应在土0.5℃以内：湿度计：不确定度应在土5%以内；一颗粒物质量浓度测试仪：不确定度应在10%以内；一计时仪表：分度值<0.1s；一声级计应符合GB/T3785.1的要求。
-
试验舱搭建按照GB/T18801一2015附录A中30m试验舱的规定。 5.3试验用粉尘
试验用粉尘为香烟（烤烟型，焦油量为11mg，烟气烟碱量为0.9mg）烟雾。 5.4外观
用目测的方法检查传感器外观，结果应符合4.4的规定。
3
