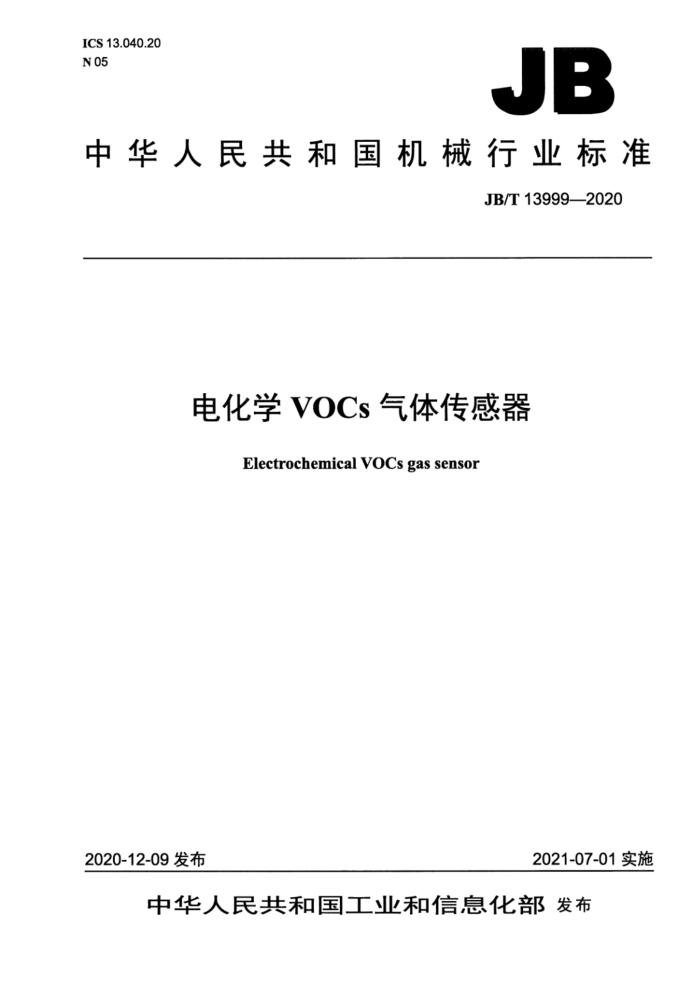

ICS13.040.20 N 05
JB
中华人民共和国机械行业标准
JB/T13999—2020
电化学VOCs气体传感器
Electrochemical VOCs gas sensor
2020-12-09发布
2021-07-01实施
中华人民共和国工业和信息化部发布 JB/T13999—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类， 5要求. 5.1环境
I
5.2 外观... 5.3 技术参数. 5.4 工作温度.. 5.5 贮存温度. 5.6 恒定湿热 5.7 冲击.. 5.8 振动. 6试验方法 6.1 试验条件 6.2 外观... 6.3 灵敏度... 6.4 响应时间.. 6.5 恢复时间 6.6 基本误差 6.7 零点漂移和灵敏度漂移 6.8 工作温度. 6.9 贮存温度. 6.10 恒定湿热.. 6.11 冲击.. 6.12 振动... 7检验规则. 7.1 检验分类.. 7.2出厂检验. 7.3 型式检验. 8标志、包装、运输和贮存 8.1标志. 8.2包装.. 8.3运输. 8.4 贮存..
2
表1 醛类传感器系列技术参数
.
I JB/T13999—2020
表2醇类传感器系列技术参数. 表3苯系物传感器系列技术参数. 表4环氧乙烷传感器系列技术参数表5 型式检验项目..
7
.....3
4
8
II JB/T13999—2020
前言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：郑州炜盛电子科技有限公司、沈阳仪表科学研究院有限公司、汉威科技集团股份
有限公司、国家仪器仪表元器件质量监督检验中心、传感器国家工程研究中心。
本标准主要起草人：张小水、张阳、古瑞琴、高胜国、刘红霞、武传伟、于兰天、赵亚晴、于振毅、 徐秋玲。
本标准为首次发布。
IⅢ JB/T13999—2020
电化学VOCs气体传感器
1范围
本标准规定了电化学VOCs气体传感器的术语和定义、分类、要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于电化学VOCs气体传感器（以下简称传感器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3—2016环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5一2019环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.102019环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T7665传感器通用术语
3术语和定义
GB/T7665界定的以及下列术语和定义适用于本文件。
3.1
电化学VoCs气体传感器electrochemicalVOCsgassensor 检测VOCs气体的电化学气体传感器。
3.2
初始稳定时间initialstabilizationtime 传感器通电后，输出值达到稳定所需的时间。
3.3
偏置电压biasvoltage 为使传感器在待测时达到最佳工作状态，加在传感器工作电极与参比电极间的电压值。
3.4
零点zeropoint 在GB/T7665所述的标准空气中，传感器在偏置电压下工作时对应的输出值。
3.5
灵敏度sensitivity 传感器在某一浓度的被测气体环境中发生反应时，在规定工作周期内，信号输出值与被测气体体积
分数之比。
1 JB/T13999—2020
3.6
零点漂移 zeroshift 在标准空气中，传感器充分预热后，在规定工作周期内，其零点的变化量。
3.7
灵敏度漂移 sensitivitydrift 传感器在被测气体与空气的混合物中工作时，在规定工作周期内，其灵敏度的变化量。
3.8
响应时间 responsetime 在试验条件下，传感器在标准空气中达到稳态值时，通入一定浓度的被测气体后，输出信号值发生
阶跃变化并达到稳定值的90%所需的时间。 3.9
恢复时间 recoverytime 在试验条件下，传感器脱离被测气体后，信号输出值恢复到其在被测气体中输出稳定值的10%所需
的时间。
4分类
传感器按所测气体类型分类为： a）醛类传感器系列； b）醇类传感器系列； c）苯系物传感器系列； d）其他VOCs传感器系列。
5要求
5.1环境 5.1.1正常工作环境
正常工作环境如下：
温度：工业品为-25℃～55℃，民用品为0℃～40℃；相对湿度：40%~80%；一大气压力：（86～110）kPa；
气氛：应无影响测试的干扰气体。
5.1.2贮存试验环境
贮存试验环境如下：
温度：工业品为-25℃～55℃，民用品为0℃～40℃；一相对湿度：40%~80%；
-
一大气压力：（86～110）kPa；一气氛：传感器应存放在干燥、通风良好的场所。
5.2外观
传感器外观整体完好，无瑕疵、毛刺、划痕、锈蚀和损伤，涂、镀层不应有气泡、龟裂和脱落，不应有漏液，标签不应有剥落和残缺。 2 JB/T13999—2020
5.3技术参数 5.3.1说明
传感器偏置电压、负载电阻、灵敏度以产品选型样本使用说明书为准，其他技术参数按5.3.2～5.3.5 的规定。 5.3.2 醛类传感器系列
醛类传感器系列技术参数应符合表1的规定
表1 醛类传感器系列技术参数
数值范围 0.5~1.5 ≤60 ≤90 不超出±0.03
参数类别测量范围10 响应时间 s 恢复时间 s 零点漂移 多1×10 灵敏度漂移%/年基本误差%
0~10 ≤60 ≤90 不超出±0.1
0~0.5 ≤60 ≤90 不超出±0.02
不超出测量范围的土15 不超出示值的士15
不超出测量范围的土20 不超出示值的土20
不超出测量范围的土5 不超出示值的土20
5.3.3 醇类传感器系列
醇类传感器系列技术参数应符合表2的规定。
表2 醇类传感器系列技术参数
参数类别测量范围106 响应时间s 恢复时间s 零点漂移1×10 灵敏度漂移%/年基本误差%
数值范围 0~100 ≤120 ≤120 不超出土5
不超出测量范围的土5 不超出示值的土5
5.3.4 苯系物传感器系例
苯系物传感器系列技术参数应符合表3的规定
表3 苯系物传感器系列技术参数
参数类别测量范围 110*6 响应时间s 恢复时间s 零点漂移 1×10* 灵敏度漂移%/年基本误差 %
数值范围 0~100 ≤120 ≤120 不超出±5
不超出测量范围的土10 不超出示值的土10
3 JB/T13999—2020
5.3.5 5其他VOCs传感器系列
其他VOCs传感器系列以环氧乙烷最为常用，环氧乙烷传感器系列技术参数应符合表4的规定。
表4环氧乙烷传感器系列技术参数
参数类别测量范围 国10~6 响应时间 s 恢复时间 s 零点漂移1×10 灵敏度漂移%/年基本误差 %
数值范围 0~100 ≤120 ≤120 不超出±5
不超出测量范围的土10 不超出示值的土10
5.4工作温度
传感器在规定的工作环境温度范围内工作时，其基本误差应符合5.3的要求。 5.5贮存温度
传感器经贮存温度试验后，其基本误差应符合5.3的要求。 5.6恒定湿热
传感器经恒定湿热试验后，其基本误差应符合5.3的要求。 5.7冲击
传感器经冲击试验后，结构应无损伤，零部件应无脱落和松动现象，其基本误差应符合5.3的要求。 5.8振动
传感器经振动试验后，结构应无损伤，零部件应无脱落和松动现象，其基本误差应符合5.3的要求。
6 试验方法
6.1试验条件 6.1.1 1试验环境条件
除环境试验或有关标准中另有规定外，应在下列条件中进行试验：
温度：15℃~30℃； -相对湿度：40%~80%；大气压力：（86～110）kPa 气氛：应无影响测试的干扰气体；一仪器、传感器通电预热后方可进行检验，初始稳定时间以产品使用说明书为准；
一试验中向传感器通入的气体标准物质的温度应与试验要求的温度一致；
每项试验过程中不允许调整。
4
