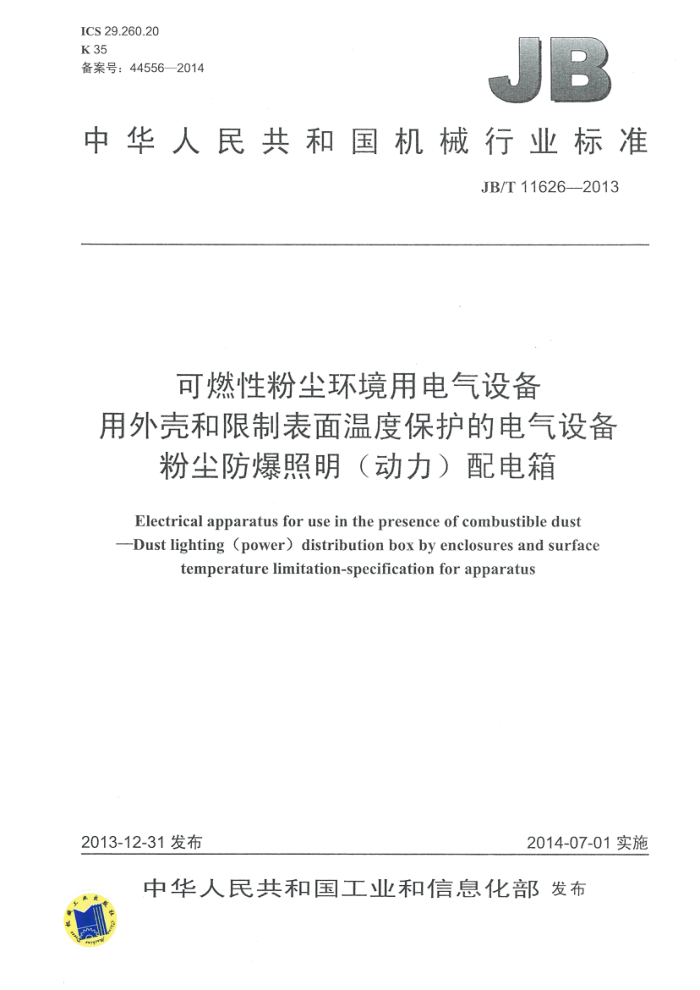

ICS 29.260.20 K 35 备案号：445562014
中华人民共和国机械行业标准
JB/T11626-2013
可燃性粉尘环境用电气设备
用外壳和限制表面温度保护的电气设备
粉尘防爆照明（动力）配电箱
Electrical apparatus for use in the presence of combustible dust -Dust lighting (power) distribution box by enclosures and surface
temperature limitation-specification for apparatus
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中國 华人民共和国
机械行业标准可燃性粉尘环境用电气设备
用外壳和限制表面温度保护的电气设备
粉尘防爆照明 （动力）配电箱
JB/T 11626—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2014年8月第1版第1次印刷
*
书号：15111·11737 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： (010） 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 11626-2013
目 次
前言
范围 2规范性引用文件.. 3产品分类、基本参数 t............... 3.1产品分类.. 3.2基本参数 4　技术要求. ５试验方法 6检验.... 6.1检验分类，
1
.......
....................
6.2 型式试验... 6.3出厂检验 7 标志 8 包装、运输和贮存 8.1 包装 8.2 运输. 8.3贮存... 图1引入点和分支点示意图，表1 正常工作条件. 表 2 保护导线的最小截面积… 表 3 工频试验电压.. 表4 额定短路分断能力表 5 接线端子的温升极限值.. 表 6 线圈的温升极限值. 表7 易近部件的温升极限值.……. 表 8 温升裕度表9 接通和分断能力. 表10 脱扣器动作范围. 表 11 反时限过电流脱扣器在基准温度下的断开动作特性表 12 过载保护性能... 表 13 额定短时耐受电流最小值表14 配电箱外壳防护等级试验.
..8
K
:P
X
.+..
6
....................................... JB/T 11626—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准起草单位：华荣集团有限公司、杭州弘泰电器有限公司、沈阳北方防爆电器有限公司、大庆
安正防爆电气有限公司、德力西集团防爆电器有限公司、沈阳隆达防爆器材厂、沈阳鑫中兴防爆电器制造有限公司、合隆防爆电气有限公司。
本标准主要起草人：章明高、叶海慧、贾春江、于长锋、曹军峰、白天亮、李宪章、张乃月。 本标准为首次发布。
II JB/T 11626—2013
可燃性粉尘环境用电气设备
用外壳和限制表面温度保护的电气设备粉尘防爆
照明（动力）配电箱
1范围
本标准规定了额定工作电压460V及以下的可燃性粉尘环境用、用外壳和限制表面温度保护的、粉尘防爆照明（动力）配电箱（以下简称配电箱）的产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于可燃性粉尘环境用电气设备用外壳和限制表面温度保护的粉尘防爆照明（动力）配电
箱。
本标准不适用于： a）可能同时出现或分别出现可燃性气体和可燃性粉尘的环境中使用的电气设备； b）不需要大气中的氧即可燃烧的炸药粉尘或自燃引火物质； c）沼气和/或可燃性粉尘引起危险的煤矿井下用配电箱，本标准未考虑由粉尘散发出来的可燃性或毒性气体引起的危险。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1一2010　爆炸性环境　第1部分：设备　通用要求 GB3836.3一2010爆炸性环境第3部分：由增安型“e”保护的设备 GB4208—2008外壳防护等级（IP 代码） GB12476.1-2000可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设
备　第1节：电气设备的技术要求
GB/T13384--2008机电产品包装通用技术条件 GB14048.1-2012低压开关设备和控制设备第1部分：总则 GB14048.2--2008　低压开关设备和控制设备　第2部分：断路器 JB/T9536—1999户内户外防腐低压电器环境技术要求
3产品分类、基本参数
3.1产品分类 3.1.1按使用场所：
户内用; 一户外用。
3.1.2按防腐性能：
防轻腐蚀： JB/T 11626--2013
绝缘电阻值应不低于1MQ，并应符合以下要求：
外壳内导电件、导磁件及结构金属件不得出现明显腐蚀，如铜锈及铁锈等；外壳表面的涂层不应有松软及明显起皱现象，且不得出现腐蚀点；绝缘材料、塑料零件及密封垫不得有分层、起泡、变形、脆裂及发粘等现象； -外露紧固件及铭牌不应有腐蚀现象。
1 一导体分支点；2一 一密封圈；3- -电缆引入装置体；4 带有圆角边缘的压紧环；5- 一电缆。
图1引入点和分支点示意图
4.5.3配电箱的电缆引入装置应能承受GB3836.1一2010中附录A规定的电缆引入装置的夹紧试验。 4.5.4配电箱应能承受表3规定的工频试验电压、历时1min的工频耐压试验，且无内部或外部绝缘击穿和闪络或任何破坏性放电现象的发生，但辉光放电是允许的。
--
表3工频试验电压
额定绝缘电压（U)
工频试验电压（交流有效值）
V
V 1 000 1 500 1 890
U,≤60 60 4.5.5 配电箱应具有短路和过载保护功能。 4.5.6 配电箱的额定短路分断能力见表4。 4.5.7 配电箱各部分的温升极限值，当环境温度为40℃时，在正常工作条件下，应符合表5～表7的规定。用于户外的配电箱应当考虑日光照射的影响，应留一定的裕度，以抵消日光照射的影响。温升裕度的数值见表8。
表4额定短路分断能力额定工作电压
额定短路分断能力
脱扣器额定电流（In）
功率因数 cos@ 0.65~0.70 0.65~0.70 0.65~0.70
分断电流 kA ≥4 ≥6 ≥6
V 380 380 380
A 5~60 60~100 100~225
4
