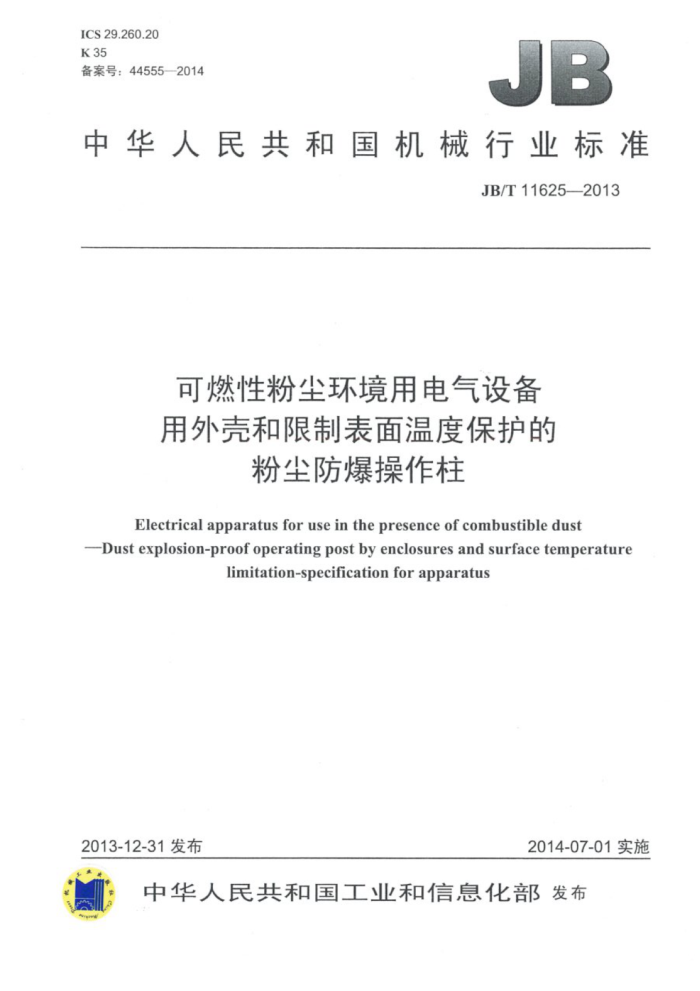

ICS29.260.20 K35 备案号：445552014
JB
中华人民共和国机械行业标准
JB/T116252013
可燃性粉尘环境用电气设备用外壳和限制表面温度保护的
粉尘防爆操作柱
Electrical apparatus for use in the presence of combustible dust
Dust explosion-proof operating post by enclosures and surface temperature
limitation-specificationfor apparatus
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11625—2013
目 次
前言 1范围. 2规范性引用文件 3产品分类、基本参数 3.1产品分类 3.2基本参数 4技术要求 5试验方法... 6检验 6.1型式试验 6.2出厂检验， 7标志 8 包装、运输和贮存 8.1 包装 8.2 运输. 8.3 贮存图1 引入点和分支点示意图表1 正常工作条件，表2 保护导线的最小截面积表3 工频试验电压表4操作柱外壳防护等级试验表5 接通和分断能力表6电寿命.. 表7接线端子温升极限值表8人体易接近部件的温升极限值表9 出厂检验项目
一 JB/T11625—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国防爆电气设备标准化技术委员会（SAC/TC9）归口。 本标准起草单位：华荣集团有限公司、沈阳市中兴防爆电器总厂、江苏恒通电气仪表有限公司、杭
州弘泰电器有限公司、沈阳北方防爆电器有限公司、乐清市祥宏防爆电器有限公司。
本标准主要起草人：王亚德、李炎、朱海权、李志春、王海平、刘守政。 本标准为首次发布。
Ⅱ JB/T11625—2013
可燃性粉尘环境用电气设备
用外壳和限制表面温度保护的粉尘防爆操作柱
1范围
本标准规定了额定工作电压380V及以下的可燃性粉尘环境用的、用外壳和限制表面温度保护的粉尘防爆操作柱（以下简称操作柱）的产品分类、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于可燃性粉尘环境用的、用外壳和限制表面温度保护的粉尘防爆操作柱。 本标准不适用于： a）可能同时出现或者分别出现可燃性气体和可燃性粉尘的环境中使用的电气设备： b）本标准不适用于那些不需要大气中的氧即可燃烧的炸药粉尘或自燃引火物质： c》本标准不适用于沼气和/或可燃性粉尘引起危险的煤矿井下用操作柱。 本标准未考虑由粉尘散发出来的可燃性或毒性气体引起的危险。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1-2010爆炸性环境第1部分：设备通用要求 GB3836.3—2010 爆炸性环境 第3部分：由增安型“e”保护的设备 GB4208—2008外壳防护等级（P代码） GB12476.1-2000可燃性粉尘环境用电气设备 第1部分：用外壳和限制表面温度保护的电气设
备第1节：电气设备的技术要求
GBT13384一2008机电产品包装通用技术条件 GB14048.1—2012 低压开关设备和控制设备第1部分：总则 GB14048.5--2008 低压开关设备和控制设备 第5-1部分：控制电路电器和开关元件机电式控
制电路电器
JB/T9536—1999 户内户外防腐低压电器环境技术要求
3产品分类、基本参数
3.1产品分类 3.1.1按使用场所：
一户内用：户外用。
3.1.2按防腐性能：
防轻腐蚀：防中等腐蚀：
1 JB/T116252013
导体分支点：2- 密封：3- 电缆引入装置体：4
带有圆角边缘的压紧环：5- 一电缆
图1引入点和分支点示意图
表3工频试验电压
额定绝缘电压UV
工频试验电压（交流有效值） 1
U≤60 60 1000 1 500 1890
4.5.4适合于20区或21区用的操作柱外壳以及透明件应能承受GB3836.1-2010中26.4.2及GB 3836.1—2010中26.5.2规定的抗冲击试验、热剧变试验，塑料外壳及外壳部件还应能承受GB3836.1—2010 中26.7、26.8和26.13规定的耐热试验、耐寒试验和绝缘电阻试验。 4.5.5操作柱的外壳防护等级要求应不低于表4的规定。
表4操作柱外壳防护等级试验
户内型 IP6X IP5X
户外型 IP64 IP54
操作柱类型 A型尘密操作柱 A型防尘操作柱
经GB12476.1-2000中20.4.3.4热循环试 同左的同时满足IP代码第二特征数字4的
B型尘密操作柱
要求
验后合格经GB12476.1—2000中20.4.3.5热循环试 同左的同时满足IP代码第二特征数字4的验后合格
B型防尘操作柱
要求
4.5.6操作柱应符合GB12476.1-2000中20.4.5的温度试验测得的最高表面温度TA或TB应小于操作柱所适用环境的允许最高表面温度。 4.5.7操作柱的电缆引入装置应能承受GB3836.1-2010中附录A规定的电缆引入装置的夹紧试验。 4.5.8操作柱在以120次/h的操作频率在不通电的情况下，其机械寿命为1万次。 4.5.9操作柱内部的开关元件的限制短路电流应能承受GB14048.5-2008中8.3.4规定条件下由短路电流引起的应力。 4.5.10操作柱按使用类别的接通和分断能力应满足表5的要求。 4.5.11 操作柱的电寿命在表6规定的试验条件下，其操作次数应规定在技术条件中，除非特殊要求外 4 JB/T11625—2013
应不少于机械寿命次数的1/10，AC-3类应不少于1/20。 4.5.12 操作柱各部分在正常工作条件下的温升极限值见表7、表8。
表5 接通和分断能力
使用类别 AC AC-12 1 1 0.9 1 AC-13 2 1 0.65 1 AC-14 6 1 0.3 1 1 AC-15 10 1
接通
分断
操作参数次数
I/Ie UIU. cos I/Ie UIUe cos 操作循环 每分钟操作 通电时间
次数 6 050 6 050 6050 6 050 - 6 050 6 050
S ≥0.05 ≥0.05 ≥0.05 ≥0.05
0.9 0.65 0.3 0.3
1 1
6 6 6 6 - 6 6 6
0.3
1
1
I/I. UIUe T o.95 I. UIU. T o.95
DC DC-12 1 1 I ms 1 1 DC-13 1
>0.05 ≥0.05 ≥0.05
1 ms 6P
6P
1
1
1
DC-14 10 1 15 ms 1 1 15 ms 6 050
表6 电寿命接 通
分 断 UIU. cOSP L/Rms
电流种类 使用类别
I/I.
cosp L/R ms IJe 0.95
UIU. 1 1 1 1
0.95 0.65
AC-21 T AC-22 1 AC-3
- 1 1 1
1 1 0.17 0.65 1
AC
0.65 0.65
6
DC-21 1
DC
1
1
表7 接线端子温升极限值
接线端子材料
温升极限值K
裸铜裸黄铜
60 65 65 70
铜（黄铜）镀锡铜（黄铜）镀银或镀镍
其他金属
按使用经验或寿命试验来确定，但不应超过65K
表8 人体易接近部件的温升极限值
人体易接近部件
温升极限值 K
金属非金属
15 25
5 试验方法
5.1 一般检查和外观检查按4.4.7～4.4.10的规定进行。 5.2 B型操作柱的接合面参数按GB12476.1一2000中13.1的规定进行。 5.3 操作柱防腐蚀试验按JB/T9536-—1999的规定进行。
