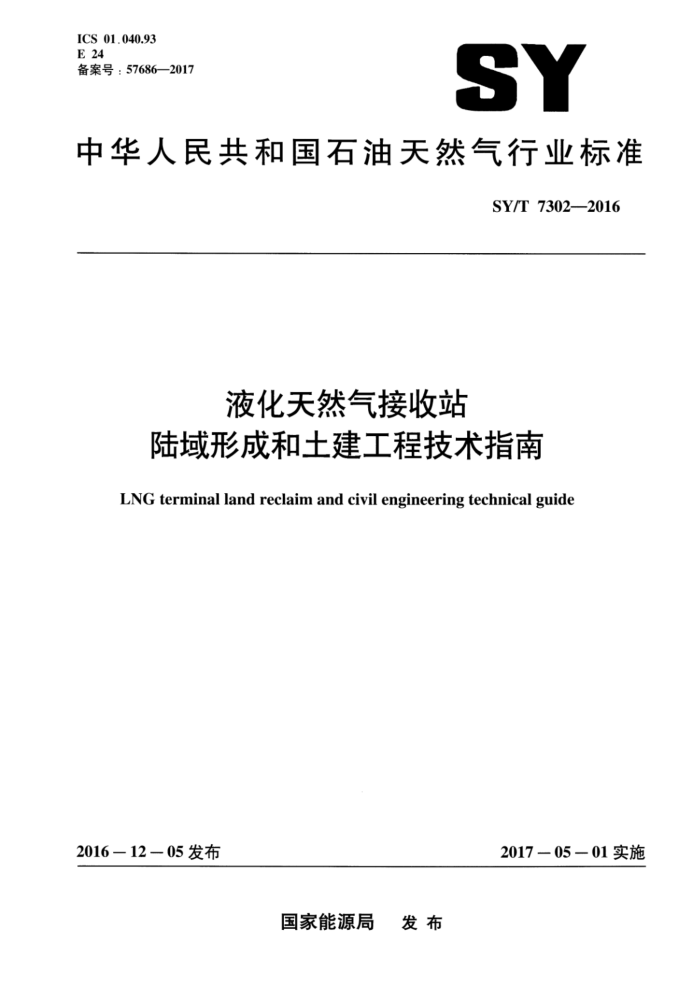

ICS 01.040.93 E 24 备案号：57686—2017
SY
中华人民共和国石油天然气行业标准
SY/T 7302-2016
液化天然气接收站
陆域形成和土建工程技术指南
LNG terminal land reclaim and civil engineering technical guide
2016—12一05发布
2017一0501实施
国家能源局 发布 SY/T 7302—2016
目 次
前言

范围 2 规范性引用文件 3 术语和定义 4 总则 5 设计基础资料
5.1总体规划 5.2 自然条件 5.3工程地质 5.4地震安全性评价 6总平面布置分区 6.1 接收站功能区块组成 6.2 码头区 6.3 储罐区 6.4 工艺装置区 6.5 槽车装车区 6.6 取排水口 6.7 公用工程和辅助生产区 6.8 行政办公及生活服务区 6.9 火炬区 6.10 改扩建和施工临时用地陆域形成
广
广
广
7
门
7.1 陆域形成设计原则 7.2 陆域高程确定 7.3 围护结构 7.4 吹填 7.5 砂源 7.6 吹填工程设计标高 7.7 环境影响 7.8 地基处理土石方及土建工程 8.1 山体开挖及爆破 8.2 块石回填
L
.
口
.....
10 10 11
8
*· 13
13 14 SY/T7302—2016
.·14 ·15 ..16 .18 *-18 .·18 ·19 .· 19 .·20 .21 -26
8.3 土方工程 8.4 基础工程 8.5 地基勘测 8.6 临建工程
9 系统性设计
.i..................
9.1 场地竖向设计 9.2 陆域形成边界构筑物设计 9.3 陆域形成回填料控制 9.4 水土保持措施
附录A（资料性附录） 抗滑稳定计算参考文献
..--.-.
II SY/T7302—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准由全国石油天然气标准化技术委员会液化天然气分技术委员会（SAC/TC355SC1）提出并
归口。
本标准负责起草单位：中海石油气电集团有限责任公司。 本标准参加起草单位：中海福建液化天然气有限责任公司、广东珠海金湾液化天然气有限公司。 本标准的主要起草人：张超、彭延建、钟曦、王成硕、陈锐莹、段品佳、肖立、张丹、扬帆、刘
永浩、杨涛、王修康、吕贤郎。
III SY/T 7302—2016
液化天然气接收站陆域形成和土建工程技术指南
1范围
本标准规定了液化天然气接收站陆域形成的主要原则、设计方法及注意事项。 本标准适用于液化天然气接收站新建及改扩建的陆域形成工程及土建工程的设计、施工。 本标准适用于液化天然气接收站的项目建设，其他类似工程可根据工程的实际情况参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB6722爆破安全规程 GB500072011建筑地基基础设计规范 GB50021—2001岩土工程勘察规范 GB50026工程测量规范 GB/T50123--1999土工试验方法标准 GB50183石油天然气工程设计防火规范 GB50201—2014防洪标准 GB50201—2012土方与爆破工程施工及验收规范 GB/T50266工程岩体试验方法标准 GB50330—2013建筑边坡工程技术规范 GB50779石油化工控制室抗爆设计规范 JGJ46施工现场临时用电安全技术规范 JGJ/T188施工现场临时建筑物技术规范 JTS131—2012水运工程测量规范 JTS133—2013港口岩土工程勘察规范 JTS154-1—2011 防波设计与施工规范 JTS165-5--2016 液化天然气码头设计规范 SL237—1999土工试验规程
3术语和定义
3.1
液化天然气（LNG）liquefiednaturalgas（LNG） -种液态状况下的无色流体，主要由甲烷组成，还可能含有少量的乙烷、丙烷、丁烷、氮或通常
存在于天然气中的其他组分。
1 SY/T 7302—2016
3.2
液化天然气接收站LNGreceivingterminal 对液化天然气运输船进行接卸，对液化天然气进行低温储存、低温加压和气化并外输至天然气
用户的整体工程。其中接收站工程可包括液化天然气公路槽车、铁路槽车和小型液化天然气船的装卸设施。 3.3
总体布置generallayout LNG接收站的总体设计方案，包括各区域的布置、场内外道路、场区竖向布置、绿化等。
3.4
生产区producingarea 接收站围墙内，由储罐、工艺装置、泵房、仓库、火炬等可能散发可燃气体，或者接收处理液化
天然气的工艺装置和设施组成的区域。 3.5
液化天然气码头LNGjetty 为液化天然气船舶提供锚泊、进出港、靠离泊和装卸作业的港口设施。
3.6
储罐区tank area 由一个或若干个LNG储罐及必要的消防设施构成的区域。
3.7
工艺装置区 process area 布置各种工艺设备进行LNG气化和外输的区域。
3.8
槽车装车区truckloadingarea 布置多个装车撬，将LNG充装到LNG槽车的区域。
3.9
公用工程区utilityarea 布置各种公用设备为工艺区提供能源、动力的区域。
3.10
行政办公区administration officearea 接收站员工日常办公的区域。
3.11
吹填工程hydraulic fill 采用泥泵和排泥管线将泥砂输送到指定地点的作业方式。
3.12
防波堤breakwater 防御风浪侵袭港口水域，保证港内水域平稳的水工建筑物。
3.13
临建区temporarybuilding area 工程施工期间，满足管理人员和施工单位办公生活需要的临时建筑区域。
3.14
操作基准地震operatingbasis earthquake（OBE）不会造成损坏，不影响重新启动和可以继续安全操作的最大地震活动。
2 SY/T 7302-2016
3.15
安全停运地震safeshutdownearthquake（SSE）基本失效保护功能（fallsafe）和机械装置设计能承受的最大地震活动。
4总则
为了使液化天然气接收站（以下简称“接收站”）工程项目建设成技术先进、经济适用、环境友好的能源设施，特制定本标准。
接收站陆域形成和土建工程除应符合本标准外，尚应符合现行国家、行业有关标准和规范。 接收站陆域形成和土建工程应远近期结合、统一规划、分期实施，对难以扩建的土建工程按照远
期设计；建（构）筑物、管线支撑等应按近期设计，根据需要逐步进行扩建；陆域形成工程需兼顾近远期，远期的工程不宜对现有工程产生影响。
对采用代建回购建设模式的接收站陆域形成工程，宜由使用单位，即接收站建设单位提出技术要求。 接收站陆域形成工程和土建工程的设计贯彻“因地制宜、节省资源，就近合理利用”的方针。 接收站陆域形成工程和土建工程应充分考虑对生态环境的影响。
5设计基础资料 5.1总体规划
应包括以下资料： a）区域位置图。 b）不小于1：10000地形图。 c）海洋功能区划图。 d）建设项目所在海域的最新出版的海图（图纸比例根据实际情况确定）。 e）建设项目所在工业区港区的布置规划图、水域布置规划图、航道规划图、交通集疏运规划图。 f）工业区或港区已编制控制性详细规划的，应取得详细规划阶段规划图，包括供水、供电、通
信及网络区域规划图。 g）根据需要可增加有关土地利用、城市规划图。
5.2自然条件 5.2.1所采用气象资料的气象台（站）名称、位置、地理坐标、观测场高程，注明使用资料年限（应选择近20年以内、连续5年以上，并包括历史极端记录）及代表性分析和资料统计方法。 5.2.2气温：年平均气温、多年平均夏季最高气温、多年平均冬季最低气温、历年极端最高气温、历年极端最低气温。 5.2.3风：按蒲氏风级列出年各方向不同风级出现的频率、风向和风速分级统计表；风玫瑰图、常风向、次常风向及年出现频率，强风向、次强风向及年出现频率；风向季节变化和分布；灾害性大风的情况：设计风速，包括10min最大平均风速（50年一遇）、3s最大风速（100年一遇）。 5.2.4降水：年最大、最小、平均降水量，日最大降水量，降水量季节分布，年降水量超过作业标准的天数统计。 5.2.5雪：最大积雪厚度、平均积雪厚度、基本雪压值。 5.2.6雾：年平均大雾日数，大雾实际出现天数统计，雾的季节分布，年能见度低于作业标准的天数统计。
3 SY/T 7302—2016
5.2.7雷暴：年平均雷暴日，雷暴日季节分布。 5.2.8相对湿度：年平均相对湿度、最大月平均相对湿度。 5.2.9水温：年最高水温、年最低水温、年平均水温、最高水温（50年一遇）、表面最低水温（50年 -遇）、海底最低水温（50年遇）。 5.2.10水文应包括以下资料：
a）水文站、验潮站的位置，注明使用资料年限。 b）潮汐：基准面及其换算关系、潮汐性质及潮型、潮位特征值、平均海平面；历年最高潮位、
历年最低潮位、年平均高潮位、年平均低潮位、年平均潮差。 c）设计水位：设计高水位（100年一遇和50年一遇）、设计低水位、极端高水位、极端低水位、
校核高水位、校核低水位，风暴潮增、减水情况。 d）波浪：测波点位置、水深，观测方法和使用资料年限：波高、波向分级统计表，波玫瑰图
常浪向、次常浪向、强浪向、次强浪向及出现频率：波高、波周期联合分布：水工建筑物处不同重现期的设计波浪要素；年波浪超过作业标准的天数统计。
e）海流：海流性质和流场概况：大、中、小潮的海流特征值，包括最大涨，落潮的流向和流速，
各测点垂线平均流向和流速，以及垂线最大流速和对应流向等。
5.2.11含砂量：水动力条件；泥沙来源：泥沙运移规律和含沙量的分布。 5.2.12海冰：冰期、冰型、冰况月分布特征和流冰密集度等：冰况影响分析；年冰况影响作业天数的统计。 5.3工程地质
区域地质构造，包括区域地层岩性、地质构造情况、对建构筑物有影响的地质构造现象：岩土层分布及其工程地质性质；不良地质现象；地下水，包括对工程有影响的地下水层数、类型、水位特征、腐蚀性等：工程地质附图：带有结构轮廓线的钻孔平面布置图、工程地质剖面图。 5.4地震安全性评价
液化天然气接收站不应设在地面动峰值加速度大于0.4g（抗震设防烈度9级）的地区。 针对场地做满足接收站要求的地震评价报告，至少包括： a）近场区主要断裂构造及其活动性。 b）场地地震基本烈度、地震动峰值加速度和地震动反应谱特征周期。 C）操作基准地震（OBE）地震峰值加速度。 d）安全停运地震（SSE）地震峰值加速度。 e）砂土液化判别和评价。 f》软土震陷判别。
6总平面布置分区 6.1接收站功能区块组成 6.1.1结合厂区的自然条件和生产要求，按照常规接收站工程中LNG卸船一储存一气化外输一液态外输的工艺流程及公用、管理设施的基本内容，LNG接收站根据各单元的功能可分为以下区域：码头区、储罐区、工艺装置区、槽车装车区、外输计量区、冷能利用区、火炬区、公用工程及辅助生产区、海水取排水区、行政办公及生活服务区、改扩建和施工临时用地。 6.1.2接收站分区宜考虑未来功能、技术发展及市场变化，为扩展其他功能预留装置布置区。 4
