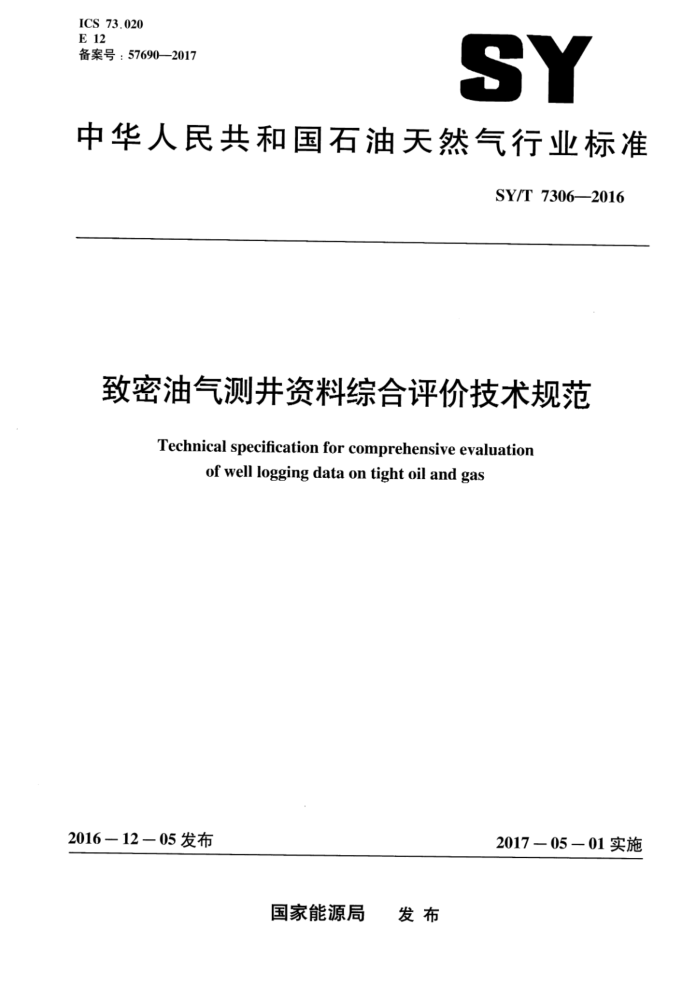

ICS 73.020 E 12 备案号：57690—2017
SY
中华人民共和国石油天然气行业标准
SY/T 7306—2016
致密油气测井资料综合评价技术规范
Technical specification for comprehensive evaluation
of well logging data on tight oil and gas
2016一12一05发布
201705—01实施
国家能源局 发布 SY/T 7306-2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
1
关键井评价内容与方法 4.1 关键井资料要求 4.2 岩性 4.3 物性 4.4 电性 4.5 含油性 4.6 烃源岩特性 总有机碳含量计算 4.7 脆性 4.8 岩石力学与地应力一般井评价内容与方法
4
5
6致密油气甜点评价 7评价成果的图表内容与格式 7.1综合解释成果评价图 7.2评价成果表附录A（规范性附录）关键井的致密油气评价的测井资料和岩石物理分析资料要求附录B（资料性附录）修正的西门杜公式附录C（资料性附录）致密油气测井资料评价综合解释成果图和成果表基本信息
8
9
10
11 SY/T7306-—2016
前言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准负责起草单位：中国石油天然气股份有限公司勘探与生产分公司。 本标准参加起草单位：中国石油勘探开发研究院、中国石油长庆油田分公司、中国石油新疆油田
分公司、中国石油集团测井有限公司。
本标准主要起草人：刘国强、周灿灿、杜金虎、李长喜、石玉江、孙中春、李潮流、万金彬。
II SY/T 7306—2016
致密油气测井资料综合评价技术规范
'１范围
本标准规定了致密油气测井资料综合评价内容与方法、评价成果图表内容与格式、综合解释成果评价图等要求。
本标准适用于致密油气测井资料评价与解释及成果验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5132石油测井原始资料质量规范 SY/T5360裸眼井单井测井数据处理流程 SY/T6488电、声成像测井资料处理解释规范 SY/T6617核磁共振测井资料处理及解释规范 SY/T 6994 1页岩气测井资料处理与解释规范
3术语和定义
下列术语和定义适用于本文件。
3.1
致密油气tight oil and tight gas 以源储一体或近源成藏方式储集在碎屑岩或碳酸盐岩等致密储层（覆压渗透率小于0.1mD）中的
油气。 3.2
"七性特征”seven characters 结合致密油气的成藏特点与生产开采方式而提出的致密油气测井资料评价主要内容，包括烃源岩
特性、岩性、含油性、物性、电性、脆性和地应力各向异性7个方面。
4关键井评价内容与方法 4.1关键井资料要求 4.1.1资料包括井位部署图、构造井位图、地质设计任务书及地质勘探开发报告。 4.1.2原始资料质量要求按照SY/T5132的规定执行。 4.1.3关键井的致密油气评价测井资料和岩石物理分析资料要求见附录A。
1 SY/T 7306—2016
4.2岩性 4.2.1岩性种类识别
结合录井和取心等资料，应用中子一密度交会图、MN交会图和MID交会图，并配套应用电阻率成像测井资料或其他有效资料，识别泥岩、砂岩、灰岩和白云岩等；结合岩矿分析资料，应用自然伽马能谱测井资料并配套应用元素俘获测井识别黏土类型。 4.2.2矿物组分计算 4.2.2.1常规测井交会法
以去铀伽马测井等资料确定泥质含量，以中子、密度和声波测井资料等采用体积模型方法确定砂质、灰质和云质等矿物含量。 4.2.2.2 2元素测井法 4.2.2.2.1 1元素俘获测井
针对不同岩性组分分布，以实验室岩石元素和氧化物测量为基础，建立元素俘获谱测井的矿物组分计算模型，确定泥质、砂质、灰质和黄铁矿等。 4.2.2.2.2元素全谱测井
可同时测量俘获谱和非弹散射谱。针对不同岩性组分分布，以实验室岩石元素和氧化物测量为基础，建立元素全谱测井的矿物组分计算模型，确定泥质、总有机碳含量、砂质。灰质、云质和黄铁矿等，并计算各黏土类型的相对含量。 4.3物性 4.3.1基质孔隙度计算 4.3.1.1常规测井的变骨架值法
对于砂质、灰质和云质含量变化大的复杂岩性地层剖面，地层的密度、中子和声波骨架值随岩性组分的变化而变化，应采用变化的混合骨架值。当各主要矿物含量已知时，混合骨架值计算方法见公式（1）：
X'ma =Z(,X'tima)
(1)
式中： Xi.——第j个深度点的X测井的混合骨架值； V一一第j个深度点第i种矿物的体积含量，用百分数表示； Xi一第j个深度点第i种矿物在X测井的骨架值。 储层孔隙度计算模型见公式（2）：
-m
sh X, - Xma
(2)
=
.
X,-Xma
式中：
2 SY/T 7306—2016
中——储层孔隙度，用小数表示； X-一X测井值，为测量精度较高、资料质量较好的测井曲线； X.X测井的混合骨架值； X—X测井的流体值： Vsh—一泥质含量，用小数表示； Xsh -X测井的泥质值。
4.3.1.2 核磁共振测井法
采用核磁共振测井资料可计算出总孔隙度，并可确定出有效孔隙度，计算方法按照SY/T6617 的规定执行。
计算有效孔隙度时所用T，截止值与常规储层截止值可能存在较大差异，所用T，截止值一般小于10ms。 4.3.1.3其他常用方法
单孔隙度计算或两种孔隙度交会计算孔隙度等按照SY/T5360的规定执行。 4.3.2裂缝评价
利用电阻率成像测并资料识别裂缝、确定裂缝产状、评价裂缝有效性，计算裂缝孔隙度、裂缝宽度与裂缝密度等量化参数，计算方法按照SY/T6488的规定执行。 4.3.3渗透率计算 4.3.3.1采用核磁共振测并资料计算储层渗透率，计算方法按照SY/T6617的规定执行，所用T，截止值一般小于10ms。 4.3.3.2在储层孔隙结构分类基础上分类建立渗透率计算模型。 4.3.3.3其他适用于低渗透率储层的渗透率计算方法。 4.3.4孔隙结构评价
结合毛管压力曲线、半渗透隔板和恒速压汞等岩心实验分析，同时考虑孔隙度、渗透率及裂缝特征等参数，以核磁共振测井资料为主或电成像测井孔隙度谱等开展储层孔隙结构评价，并评价储层的有效性。 4.4电性 4.4.1考虑源储配置，如源储相对距离、烃源岩品质与储层品质等因素，评价致密油气储层的电性特征。 4.4.2对于水平井或大斜度井，注重分析电各向异性影响，建立地质模型，确定储层相对真值电阻率校正。 4.5含油性 4.5.1 核磁共振测井法 4.5.1.1应用核磁共振测井资料计算束缚水饱和度Swir，计算方法按照SY/T6617的规定执行。其后，
假设致密油气储层中不含可动水，按公式（3）计算油气饱和度S。：
3 SY/T 7306—2016
(3)
So=1-Swir
式中： S.———油气饱和度，用小数表示； Swir—一束缚水饱和度，用小数表示。
4.5.1.2应用核磁共振测井资料计算束缚水饱和度S..所用T，截止值一般小于10ms，据研究区岩心分析结果而确定。 4.5.2西门杜公式法
在剔除非油气部分的电阻率影响、突出油气的作用后，宜采用简化修正的西门杜公式，计算方法参见附录B。 4.6烃源岩特性一一总有机碳含量计算 4.6.1TOC计算 4.6.1.1 线性回归法、电阻率与声波时差重叠（△logR）法
按照SY/T6994的规定执行。 4.6.1.2核磁共振与密度测井交会法
密度测井资料计算的孔隙度与核磁共振测并资料计算的孔隙度之差即为干酪根体积含量，计算方法见公式（4）：
pker = uer. - Pnmr
(4)
式中： ker 干酪根体积含量，用百分数表示： den 密度测井计算的孔隙度，用百分数表示； pumr 核磁共振测井计算的孔隙度，用百分数表示。 TOC的计算方法见公式（5）：
TOC- ker' P ker
(5)
Ph"K
式中： TOC一总有机质含量，用百分数表示；
Pker 干酪根的密度，单位为克每立方厘米（g/cm3）； Pr 烃源岩的密度，单位为克每立方厘米（g/cm）：
转换系数，与干酪根的类型有关，量纲为1。
K
4.6.1.3元素全谱测井法
元素全谱测井计算岩石中的总有机碳含量见公式（6）：
TOC = TC-TIC
(6)
...
式中：
4 SY/T7306—2016
TC一一元素全谱测井计算总碳含量，用百分数表示： TIC—总无机碳含量，用百分数表示。 般地，按公式（7）计算总无机碳含量：
一
TIC=0.120V..0.130Vd0.104Vsia0.116Vmk
(7)
式中： Vea—方解石的体积含量，用百分数表示； Vao 一白云石的体积含量，用百分数表示；
Veid 菱铁矿的体积含量，用百分数表示，
Vunk 铁白云石的体积含量，用百分数表示。 4.6.2适用性分析
结合烃源岩的沉积环境、干酪根类型、成熟度和总有机碳含量等，区分烃源岩类型，根据取心分析的总有机碳含量结果评价上述测井计算总有机碳含量方法的适用性。 4.7脆性 4.7.1矿物组分法
根据矿物组分评价结果确定石英、方解石和黏：七等体积含量，计算岩石脆性指数方法见公式（8）：
BI = 100% ×Vbrule /ZV
(8)
式中： BI 岩石脆性指数，用百分数表示； Viritle——骨架矿物中脆性矿物体积含量，用小数表示；
一骨架矿物中各种矿物体积含量（如石英、长石、方解石、白云石、黄铁矿和黏土等），用
V:
小数表示。
4.7.2弹性参数法
用阵列声波测井资料计算岩石杨氏模量和泊松比，脆性指数计算方法见公式（9）至公式（11）：
E-Emin Emax Emin
BI =100%x
(9)
BI, =100%x D-Um
(10)
Umin - Umax
BI =(BI BI)/2
(11)
式中： BI.--杨氏模量计算岩石脆性，用百分数表示；
杨氏模量测井值，单位为兆帕（MPa）； Emin 目的层杨氏模量最小值，单位为兆帕（MPa）； Emax 目的层杨氏模量最大值，单位为兆帕（MPa）：
E
5
