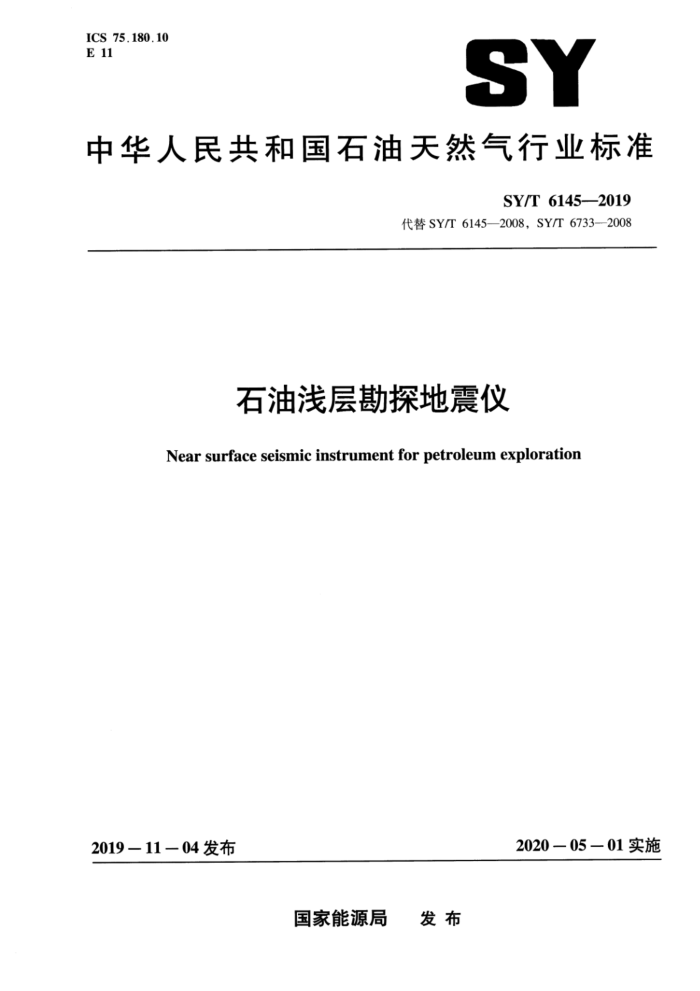

ICS 75.180.10 E 11
SY
中华人民共和国石油天然气行业标准
SY/T 6145—2019
代替SY/T6145—2008，SY/T6733—-2008
石油浅层勘探地震仪
Near surface seismic instrument for petroleum exploration
2020—0501实施
2019一11-04发布
国家能源局 发布 SY/T 6145—2019
目 次
前言 1
范围 2 规范性引用文件 3 原理和组成 4 要求 4.1 环境 4.2 外观 4.3 记录系统 4.4 工作电压 4.5 连续工作时间 4.6 靠性 4.7 技术性能指标
试验方法 5.1 试验设备 5.2 环境试验 5.3 外观检查 5.4 记录系统测试 5.5 工作电压测试 5.6 连续工作时间试验 5.7 可靠性试验 5.8 性能指标测试检验规则
5
文
6
6.1 出厂检验 6.2 使用中的检验 7标志、包装、运输及贮存 7.1 标志 7.2 包装及提供的技术文件 7.3 运输 7.4 贮存附录A（资料性附录） GDZ和NZ系列检验项目及技术指标参考文献
丁
10
10 10 10
O
1
16 SY/T 61452019
前言
本标准按照GB/T1.12009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T6145—2008《石油浅层勘探地震仪》和SY/T6733—2008《NZ系列浅层勘探
地震仪检验项目及技术指标》。本标准以SY/T6145—2008为主体，整合了SY/T6733-2008内容：本标准与SY/T6145-2008相比，除编辑性修改外主要技术变化如下：
修改了范围（第1章，见2008年版的第1章）修改了记录系统的相关内容（见4.3，2008年版的4.5.2）：修改了技术性能指标的相关内容（见4.7，2008年版的4.5.1、4.5.2.4）；增加了试验设备（见5.1），增加了记录系统和工作电压的试验方法（见5.4、5.5）；增加了性能指标测试方法（见5.8）：增加了判定规则（见6.1.3）；一增加了使用中的检验要求（见6.2）， -增加了GDZ系列和NZ系列浅层勘探地震仪检验项目和技术指标的内容（见附录A）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司装备服务处、中国石油集团东方
地球物理勘探有限责任公司西安装备分公司、石油工业仪器仪表质量监督检验中心。
本标准起草人：秦明辉、易碧金、赵汀、周阿群、杨恒辉、何琼莹、肖忠祥、袁超、艾梅、 张平、王艳、于圣慧。
本标准代替了SY/T6145—2008和SY/T6733—2008。 SY/T61452008历次版本发布情况为：
SY/T6145—1995.SY/T6145—2005
III SY/T 6145-2019
石油浅层勘探地震仪
1范围
本标准规定了石油浅层勘探地震仪（以下简称“仪器”）的组成、要求、试验方法、检验规则、 标志，包装，运输及贮存。
本标准适用于仪器的制造、检验和质量评价，以及使用、维护过程中的性能检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T13384机电产品包装通用技术条件 GB/T24262石油物探仪器环境试验及可靠性要求
3原理和组成
浅层勘探地震仪又称工程地震仪，一般是指勘探深度在数百米范围内的地震仪器。其工作原理是通过地面耦合传感将地表振动转换为电信号，再经放大、采样和滤波等形成数字信号，经过编排形成标准格式的数据进行存储和输出。
仪器系统组成如图1所示，主要包括记录系统（含计算机、接口单元、采集部件及显示器、绘图仪等输人输出设备）、电源、电缆、检波器、源激发控制器等。
源激发控制器
显示器键盘硬盘打印机 USB 网口 RS232
卫
电缆
计
采集部件
检波器
工
机
电源部件
记录系统
-t
电源
图1仪器系统组成框图 SY/T 6145—2019
4要求 4.1环境 4.1.1温度
温度要求应满足 a）工作温度：-10℃～45℃。 b）贮存温度：-20℃～50℃。
4.1.2振动测试条件
振动测试应满足： a）振动加速度应不小于5m/s2 b）振动频率范围：10Hz～40Hz～10Hz。 c）扫描速率：loct/min，循环5次。 d）振动时间应不小于1h。
4.2 外观
仪器外观要求应包括： a）箱体或部件外表无划伤、裂纹或变形现象，涂敷层不应起泡、脱落，金属部件不应锈蚀。 b）所有操作开关、按键应灵活可靠，紧固件无松动，标志及指示灯应清楚。 c）铭牌黏结牢固，字体应清晰、端正。
4.3记录系统 4.3.1系统硬件
系统各组成部件应满足以下要求： a）计算机、显示器和绘图仪：应满足系统运行基本要求。 b）采集部件：通道数不少于12道。 c）接口单元：支持USBHOST。
4.3.2 应用软件 4.3.2.1 运行环境
应用软件运行环境应选择常用且稳定性能高的操作系统（如Windows、Linux、Unix）和安全稳定的硬件平台。 4.3.2.2 健壮性
应用软件健壮性应满足如下要求： a）非法操作有提示。 b）软件运行错误有准确、清晰的提示。 c）涉及地震数据品质和安全的重要操作（如数据文件删除）有警告和确认提示。 d）当系统出现无响应等崩溃性故障时，应具有有效的处理机制，确保工程参数及已完成的采集
数据无丢失或可恢复。
2 SY/T6145—2019
4.3.3系统功能
系统基本功能应包括： a）参数设置：采集参数（采样间隔、记录长度、前放增益、滤波方式）、数据输出参数（文件
号、数据类型、数据格式、存储介质、增益方式、显示方式）、测试参数（测试项目、门槛值）。
b）噪声监视：野外排列实时背景监视。 c）数据采集：外部触发采集（实时放炮数据采集、记录）、内部触发采集（模拟放炮数据采集
记录）。 d）数据处理：叠加、滤波、格式编排、数据回放及绘图。 e）输人输出：能按设定的格式存储和输出地震数据和测试数据；能从外部设备读取或输人设定
格式的文件和数据。 f）输出设备支持：显示器、绘图仪、外部存储器。 g）记录格式：SEG-2、SEG-B或SEG-Y格式。 h）采集通道自检验/测试：至少包括相位／脉冲一致性测试、增益精度、等效输入噪声、串音隔
离、共模抑制比、谐波畸变。 i）检波器测试：包括直流电阻和脉冲响应测试。
4.4工作电压
10.5V (DC) ~ 13.8V (DC)。 4.5连续工作时间
连续工作时间应不低于24h。 4.6靠性
仪器的平均故障间隔时间（MTBF）应不小于1000h。 4.7技术性能指标
性能指标应满足以下要求： a）A/D转换精度：不小于24位。 b）采样间隔：不低于0.0625ms。 c）记录长度：每道样点数不小于4000。 d）前放增益：OdB、12dB、18dB、24dB、36dB、42dB中至少2挡。 e）输人阻抗：不小于20kQ。 f）最大叠加次数：不小于10次。 g）频率响应：至少包含3Hz～1600Hz。 h）增益精度：不大于3% i）谐波畸变：不大于0.009%（0.5ms采样，24dB增益）。 j）等效输人噪声：不大于0.85μV（0.5ms采样，24dB增益）。 k）串音隔离：不小于90dB。 1）共模抑制比：不小于65dB。 m）相位一致性：相位差不大于0.5°（或脉冲一致性：不大于2%）
3 SY/T 6145—2019
5试验方法 5.1试验设备
试验设备包括： a）具有自动温度控制的高低温箱。 b）振动试验台。 c）双通道示波器。 d）信号发生器。 e）直流可调稳压电源：OV～15V。
5.2环境试验 5.2.1工作温度试验
工作温度试验按照以下步骤进行： a）按4.1.1a）要求的下限温度-10℃和上限温度45℃进行周期试验，试验周期内被测仪器保持
通电状态，在下限温度和上限温度保持2h后，分别进行测试，试验周期如图2所示。
45℃,2h
室温
室温
10℃,2h
图2仪器工作温度试验周期示意图
b）道一致性测试：仪器选择0.5ms采样间隔和任一前放增益，每道1000个样点，使用一只合格
检波器与所有记录道并联，用敲击方法做仪器道的一致性检验，要求各道波形一致、起跳时间无视差
c）运行仪器内部测试程序，测试结果应符合4.7h）至m）的要求。 5.2.2存储温度试验
存储温度试验按照以下步骤进行： a）将仪器置于温度箱内，将温度降至-20℃，恒温2h，恢复至室温4h后，按5.2.1b）和c）测试。 b）将仪器置于温度箱内，将温度升至50℃，恒温2h，恢复至室温4h后，按5.2.1b）和c）测试。
5.2.3振动试验
振动试验按以下步骤进行： a）按4.1.2要求设置振动台，将仪器固定在振动台上，按照GB/T24262规定的方法进行振动试验。 b）振动结束后，运行仪器内部测试程序，测试结果应符合4.7h）至m）的要求。
4 SY/T 6145—2019
5.3外观检查
外观检查采用目视法，结果应符合4.2要求。
5.4记录系统测试
记录系统测试按以下步骤进行： a）仪器进人内部测试程序，进行自测试，测试项目应符合4.3.3h）的要求运行。 b）检波器阻值测试，应能判断出通断结果。 c）将一个检波器并联在所有道上，仪器按所有的采样间隔与相应的前放增益进行组合，进人噪
声监测状态，使用锤击开关敲击检波器，仪器应能触发并记录波形，记录格式应符合4.3.3g）的要求。
d）测试结果应能回放并打印。 5.5工作电压测试
将直流电源分别设置为10.5V、12.0V、13.8V，对仪器加电，仪器应能运行正常。 5.6连续工作时间试验
在室温下，将一个检波器并联在所有道上，仪器选择0.5ms采样间隔，每道1000个样点，进入噪声（微震）监测状态，每间隔4h运行一次内部测试程序，测试结果应满足4.7h）至m）要求，连续工作时间应满足4.5的要求。 5.7可靠性试验
可靠性通过求取平均故障间隔时间（MTBF）试验进行： a）可选取多台仪器在正常工作条件下同时进行试验。 b）试验过程中，仪器应处于工作状态，每隔4h执行一次内部测试程序，当被试仪器发生故障
时，应停止试验，排除故障。故障排除后，重新投入试验。 c）累计所有被试仪器每次试验的无故障工作时间，即故障间隔时间，依次为t1，t2，·，tn。平
均故障间隔时间按公式（1）计算。 d）在规定的试验过程中，当所有被试仪器没有发生故障时，平均故障间隔时间应等于所有被试
仪器工作时间的总和。 e）试验结果应满足4.6的要求。
IN
MTBF: N台
(1)
式中： MTBF 平均故障间隔时间，单位为小时（h）： t一被试仪器第i次无故障间隔时间，单位为小时（h）： N试验过程被试仪器故障的总次数，N为自然数
5.8性能指标测试 5.8.1增益精度
道增益精度测试方法：
