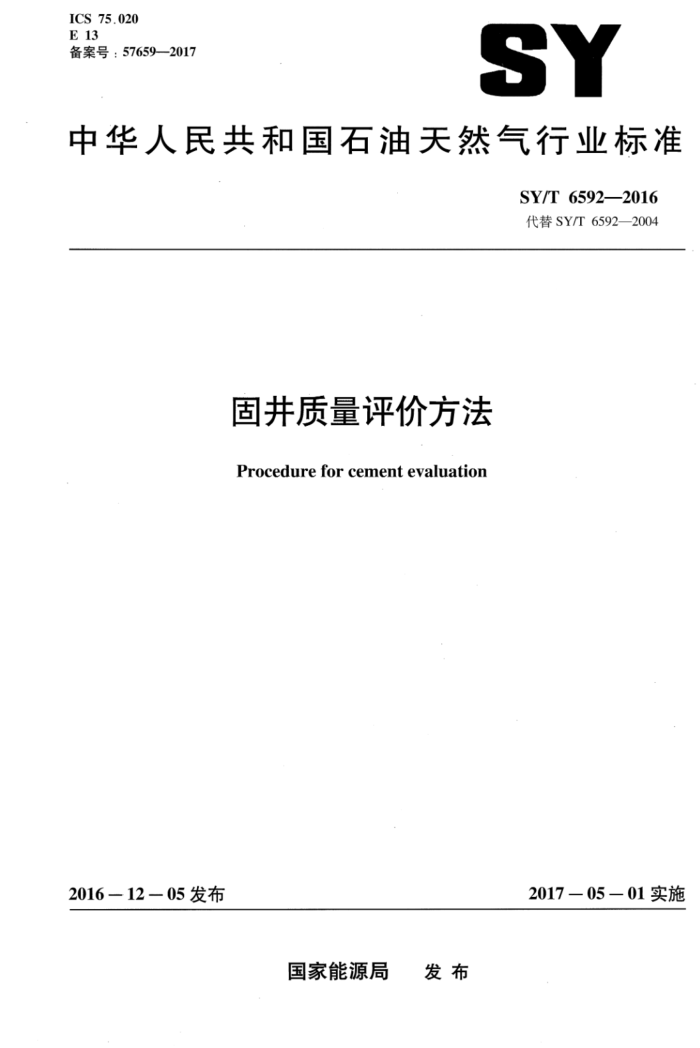

ICS 75.020 E 13 备案号：57659—2017
SY
中华人民共和国石油天然气行业标准
SY/T 6592—2016 代替SY/T6592—2004
固井质量评价方法
Procedure for cement evaluation
201705—01实施
2016一1205发布
国家能源局 发布 SY/T6592—2016
目 次
前言引言
Ⅱ
中
范围 2 规范性引用文件
1
术语和定义固井施工作业评价 4.1 施工设计要求 4.2 施工质量评价 5固井质量测井采集条件和质量要求 5.1 采集条件 5.2 质量要求资料收集
3
4.
中
6
6.1 地质资料 6.2 钻井资料 6.3 固井资料 6.4 候凝期间井下作业情况 6.5 固井质量测井作业情况 6.6 常规测井资料测井评价 7.1 水泥胶结类测井 7.2 水泥声阻抗类测井 7.3 套后声波成像测井 7.4 声波变密度一伽马密度测井 7.5 评价成果显示 8 固井质量工程判别 8.1 生产测井找窜 8.2 工程验窜 8.3探水泥塞 8.4套管试压 9固并施工作业评价、测评价和工程判别的关系附录A（规范性附录）固井施工质量评价表
2
产
7
2
2
18 20 21 21
22
22 23 23 23
23
25 SY/T 6592—2016
.··· 27 ·.33 *- 35
附录B（规范性附录）水泥胶结评价中的转换方法附录C（资料性附录） 调整井水泥环层间封隔指标确定方法附录D（资料性附录） 无自由段套管固井的CBL测井和全波波列数据预处理..
-.
II SY/T 6592—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6592—2004《固井质量评价方法》，与SY/T6592—2004相比，除编辑性修改外，主要技术变化如下：
在范围的规定中，将“水泥胶结质量评价方法”修改为“固井质量测井评价方法”（见第 1章）；增加了8条术语和定义（见第3章）；删除了根据固井施作业记录评估施工质量表（见2004年版的表1）；将“水泥胶结测井资料质量要求”和“水泥胶结测井资料采集条件”修改为“固井质量测井采集条件和质量要求”（见第5章，2004年版的5.1和5.2）；将“收集参考资料”修改为“资料收集”（见第6章，2004年版的5.4）；将“水泥环胶结质量评价”修改为“测井评价”（见第7章，2004年版的第5章）；将“常规密度水泥固井质量评价”修改为“常规密度水泥胶结类测井评价”，并增加了水平井水泥环界面胶结状况评价，增加了调整井、高压气井和低孔渗地层的层间封隔评价，细化了低密度水泥固井评价，将水泥环层间封隔性能综合评价部分内容修改为“评价成果显示” （见7.1.1，7.1.2，7.5，2004年版的5.9）修改了相对声幅评价图版和扇区衰减率评价图版（见图1、图2）；增加了水泥声阻抗类测井固井评价（见7.2）、套后声波成像测井固井评价（见7.3）和伽马密度测井固井评价（见7.4）的内容；修改了固井施工质量评价表（见附录A）： -将“水泥胶结强度转换方法”和“胶结比转换方法”修改为“水泥胶结评价中的转换方法”，并将部分表格和公式移人“水泥胶结评价中的转换方法”中（见附录B，2004年版的5.7， 5.8及附录B、附录D）；删除了源距对声幅曲线一水泥胶结强度转换的影响的规定和图的使用说明（见2004年版的附录C和附录E）；将“无自由段套管固井的CBL测井和全波波列测井资料预处理”的内容移人附录（见附录 D，2004年版的5.3）。
本标准由石油钻井工程专业标准化委员会提出并归口。 本标准负责起草单位：中海油田服务股份有限公司。 本标准参加起草单位：中油股份塔里木油田分公司、中石化石油工程技术研究院。 本标准主要起草人：魏涛、王永松、宋周成、丁士东。
III SY/T6592—2016
引言
固井是油气井建井的关键环节，也是保证油气井生产寿命的关键所在。固井质量对油气田勘探开发效益和油气田开发产能建设，具有十分重要的意义。
固井是高风险作业。固井作业质量除了取决于固井设计和固井施工外，还受井眼条件、地质条件、固井设备及其他因素的影响。
除了水泥环质量外：固井质量评价结论还受固井质量测井技术、工程判别技术和测井解释人员固井质量综合评价水平等多种因素的影响。因此，可根据固井施工记录、固井质量测井资料和工程判别结果等进行综合评价。
IV SY/T 6592—2016
固井质量评价方法
1范围
本标准规定了固井质量测井评价方法、固井施工质量评价方法和利用工程判别技术验证固井质量的方法。
本标准适用于油气井固井质量评价，可作为固井质量有缺陷的井选择补救措施的参考。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T28911石油天然气钻井工程术语 SY/T5132 石油测井原始资料质量规范 SY/T 5467 套管柱试压规范 SY/T5480 固井设计规范 SY/T 6641 固井水泥胶结测井资料处理及解释规范
3术语和定义
GB/T28911界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 28911中的某些术语和定义。 3.1
候凝期 waiting on cement (woC) 候凝时间从注水泥作业结束到水泥浆凝固至强度可满足后续施工要求的时间。 [GB/T28911—2012，定义14.5.30]
3.2
水泥环 cement sheath 水泥浆在环形空间形成的水泥石。 [GB/T28911—2012，定义14.5.31]
3.3
水泥返高top of cement 水泥返深环形水泥面在井下的深度。 [GB/T28911—2012，定义14.5.4]
3.4
第一界面 first interface 套管与水泥环之间的胶结面。 SY/T6592—2016
[GB/T28911—2012，定义14.10.11]
3.5
第二界面second interface 水泥环与地层（或外层套管）之间的胶结面。 [GB/T28911—2012，定义14.10.12]
3.6
微环空间隙 micro-annulus 微间隙在套管与水泥环之间径向厚度小于0.1mm的环形间隙。 [GB/T28911—2012，定义14.5.34]
3.7
快速地层fastformation 裸眼井声波时差低于套管声波时差的地层。 注：钢质套管的声波时差为187us/m（57us/ft）。 [GB/T28911—2012，定义14.5.30]
3.8
水泥胶结类测井 cement bond type logging 利用对称兰姆波泄漏探测水泥环界面胶结状况的一类测井，包括CBL/VDL测井、分扇区声幅型
水泥胶结测井和分扇区衰减率型水泥胶结测井。 3.9
声波变密度测井 cement bond logging CBL/VDL测升种利用居中单极子发射、居中无定向接收来自套管的泄漏对称兰姆波幅度并记录声波变密度的
组合水泥胶结测井。 3.10
分扇区声幅型水泥胶结测井sectoramplitudebond logging 分扇区进行套管波幅度测量的水泥胶结测井。
3.11
分扇区衰减率型水泥胶结测井segmentedattenuationbondlogging 利用多个推靠臂把换能器推靠到套管内壁上，分扇区进行套管波衰减率测量的水泥胶结测井。
3.12
声阻抗类测井acoustic impedance typelogging 利用超声反射原理探测管外环空介质声阻抗从而反映固井质量的一类测井。
3.13
套后声波成像测井imagingbehindcasing 种同时利用超声反射和套管弯曲波衰减率检测固井质量的测井。
3.14
伽马密度测井gammadensitylogging 一种利用伽马射线探测管外环空介质密度的测井。
3.15
源距 spacing 声波发射换能器与接收换能器之间的距离。 [GB/T28911-—2012，定义14.10.4]
2 SY/T 6592—2016
3.16
声幅曲线amplitudecurve CBL测井测量的套管波幅度曲线。 [GB/T28911—2012定义14.10.5]
3.17
声幅值amplitude 某一深度点声幅曲线对应的数值。 [GB/T28911—2012，定义14.10.6]
3.18
套管波pipe arrivals 来自发射换能器，穿过钻井液，在套管中传播，而后又返回钻井液，最后为接收换能器所接收的声波。 [GB/T28911—2012，定义14.10.8]
3.19
套管波传播时间traveltimeofcasing（TT) CBL测井记录的从发射换能器出发，沿着套管传播到接收换能器所花费的时间。 [GB/T28911—2012，定义14.10.9]
3.20
套管时差slowness of casing 来自发射换能器的套管波在从近接收换能器到远接收换能器传播的过程中，单位距离所花费的时间。 [GB/T28911—2012，定义14.10.17]
3.21
地层波formation arrivals 来自发射换能器，穿过钻井液、套管和水泥环，在井壁附近地层中传播，而后又返回水泥环、套
管和钻井液，最后为接收换能器所接收的声波。
[GB/T28911—2012，定义14.10.10] 3.22
衰减率 attenuation 来自发射换能器的声波，在从近接收换能器沿着套管传播到远接收换能器的过程中，单位距离发
生的套管波幅度减小。
[GB/T28911—2012，定义14.10.16] 3.23
胶结比bondratingratio（BR）扣除套管影响后，相对于当次固井井段中水泥环完全胶结井段的声波衰减率之比。 [GB/T28911—2012，定义14.10.18]
3.24
水泥胶结强度 cement bond strength 水泥环与套管（或地层）之间的胶结强度。
3.25
最小水泥胶结强度minimumcementbondstrength 同一深度点分扇区衰减率型水泥胶结测井六个测量扇区中最弱水泥胶结扇区的胶结强度值。
3.26
有效封隔长度intervalforeffectivezonalisolation 纵向上达到层间封隔要求的水泥环长度。
3
