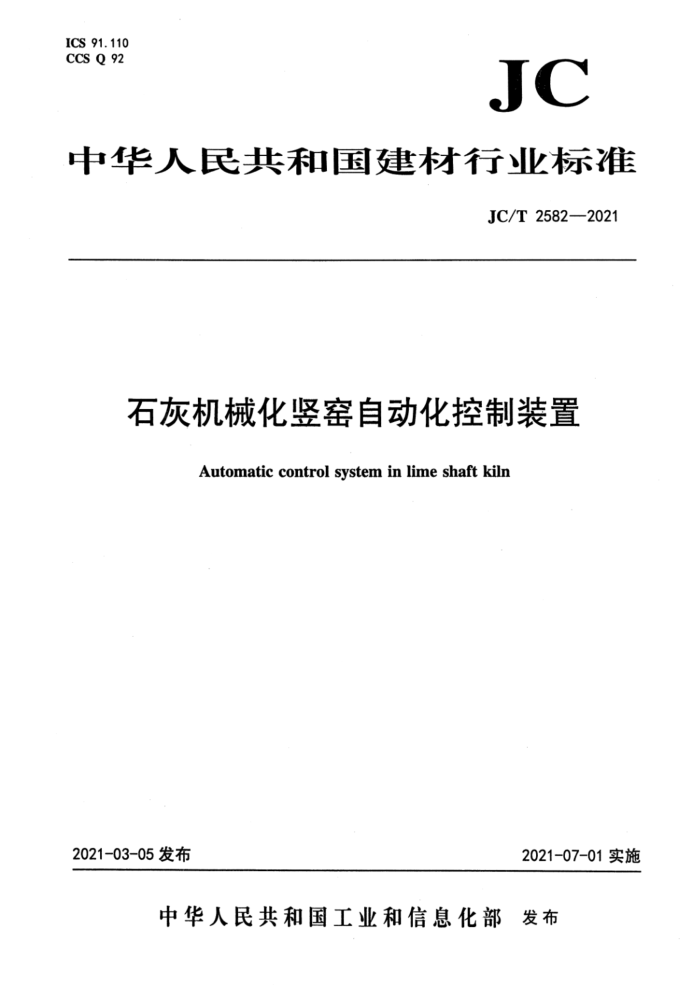

ICS 91.110 CCS Q 92
JC
中华人民共和国建材行业标准
JC/T 2582—2021
石灰机械化竖窑自动化控制装置
Automaticcontrolsysteminlimeshaftkiln
2021-03-05发布
2021-07-01实施
中华人民共和国工业和信息化部 发布 中华人民共 和国建材行业标准石灰机械化竖窑自动化控制装置
JC/T 2582—2021
*
中国建材工业出版社出版各地新华书店经售北京市展兴印刷厂印刷版权所有不得翻印
*
开本880mm×1230mm 1/16 印张0.75字数20千字
2021年6月第一版 2021年8月第二次印刷
印数：801~1000册 定价：20.00元
统一书号：155160·2494
* 编号：1496
本社网址：www.jccbs.com.cn电话：(010)88386906 地址：北京市海淀区三里河路1号邮编：100044 本标准如出现印装质量问题，由发行部负责调换。 JC/T2582—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国建材装备标准化技术委员会(SAC/TC465)归口。 本文件起草单位：铜陵市三诺电子有限公司、佛山市顺德区质量技术监督标准与编码所、广东诚
鉴和技术服务有限公司、中国建材机械工业协会。
本文件主要起草人：章满权、李忠、陈俊、李军生、陈哗、王玉敏、蔡中杰。 本文件为首次发布。
I JC/T2582—2021
石灰机械化竖窑自动化控制装置
1范围
本文件规定了石灰机械化竖窑自动化控制装置的术语和定义、构成、型号和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于石灰机械化竖窑自动化控制装置（以下简称控制装置）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T4026人机界面标志标识的基本和安全规则设备端子和导体终端的标识 GB/T4208外壳防护等级(IP代码) GB/T5226.1机械安全机械电气设备第1部分：通用技术条件 GB/T9254一2008信息技术设备的无线电扰限值和测量方法 GB/T9813.1计算机通用规范第1部分：台式微型计算机 GB/T13306标牌 GB/T15395电子设备机柜通用技术条件 GB/T15969.4可编程序控制器第4部分：用户导则 GB/T17248.3声学机器和设备发射的噪声采用近似环境修正测定工作位置和其他指定位置
的发射声压级
GB17625.1一2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A) GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术浪涌(冲击）抗扰度试验 GB/T17626.6 电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.8电磁兼容 试验和测量技术工频磁场抗扰度试验 GB/T17626.11 电磁兼容试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验 GB/T21714.1雷电防护第1部分：总则 GB/T21714.4 雷电防护第4部分：建筑物内电气和电子系统 JB/T13486 6计算机与仪表屏蔽电缆 JC/T402水泥机械涂漆防锈技术条件
3术语和定义
下列术语和定义适用于本文件。
I JC/T2582—2021 3. 1
石灰机械化竖窑自动化控制装置automaticcontrolsysteminlimeshaftkiln 采用现场总线控制方式，通过对石灰机械化竖窑的给料量、料位、风量、风压、温度等技术参数的
检测和控制，实现竖窑生产石灰全过程的自动化控制。控制装置由硬件与软件两部分组成。
4构成、型号和基本参数
4.1构成 4.1.1硬件
控制装置的硬件部分主要包括：工控计算机或可编程控制器、模拟量输入输出模块、数字量输入输出模块、开关量输入输出模块、通信模块、功率驱动模块、传感器、低压指令电器、UPS电源、防雷器件等，通常根据系统的实际需求而确定。 4.1.2软件
控制装置的软件部分包括：通常由上位机软件和下位机软件组成。上位机软件为工控计算机测控软件，包括数据库、业务测控软件、通信软件、图形交互软件、人机操作界面等。下位机软件为可编程控制器运行软件，包括数据库、业务测控软件、通信软件、人机界面。 4.2型号
控制装置的型号表示方法如下：
SK---
开关量控制点数量模拟量控制点数量模拟量控制点数量石灰机械化竖窑自动化控制装置代号
示例：符合本文件，石灰竖窑现场总线控制装置，模拟量采集点40个，模拟量控制点9个、开关量控制点20个，标记为：
石灰机械化竖窑自动化控制装置 SK-40-9-20JC/T2582—2021
4.3基本参数
控制装置的基本参数见表1。
表1 基本参数
参数 4~20 0~10 0或1 4~20 0~10 0或1
类别
电流/mA 电压/V 开关量电流/mA 电压/V 开关量
采集
控制
2
