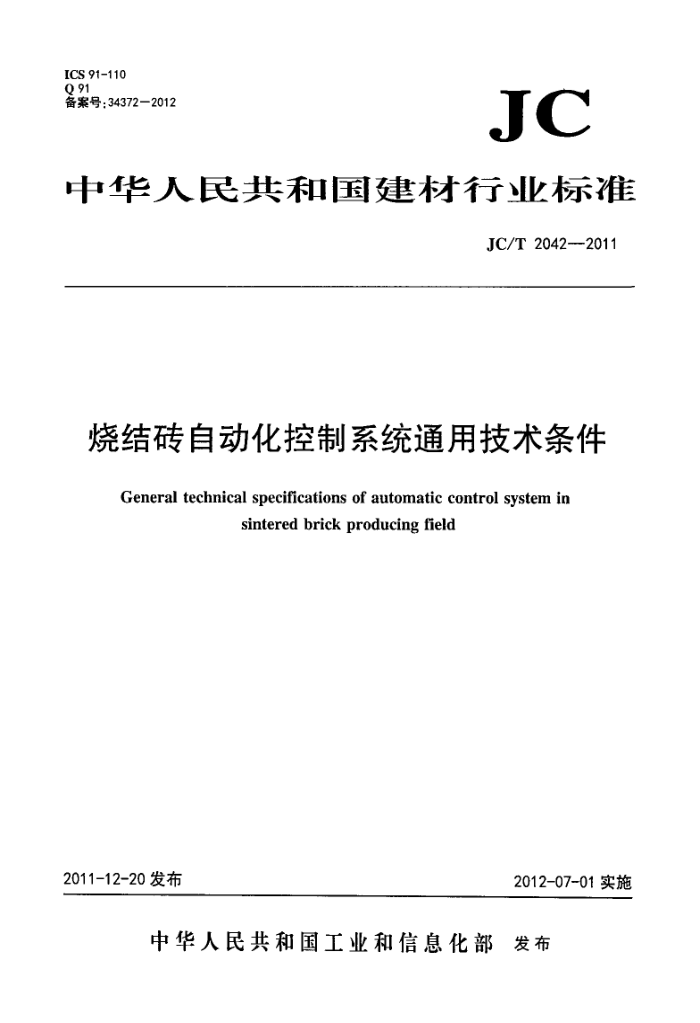

ICS 91-110 Q 91 备案号：34372—2012
JC
中华人民共和国建材行业标准
JC/T 2042--2011
烧结砖自动化控制系统通用技术条件
General technical specifications of automatic control system in
sintered brick producing field
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 云华 人民 共和国建材行业标准
烧结砖自动化控制系统通用技术条件
JC/T 20422011
*
中国建材工业出版社出版建筑材料工汇业技术监督研究中心
(原闻家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16印张0.5 字数14千字 2012年5月第一版2012年5月第一次印刷
印数1—400定价11.00元
书号：155160-015
* 编号：0704
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负资调换。 JC/T2042—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：双鸭山东方墙材工业有限责任公司。 本标准参加起草单位：中国建材装备有限公司、山东矿机集团股份有限公司、陕西宝深建材机械（集
团）有限公司。
本标准主要起草人：贾相福、汪佳、杨志刚、赵世武、祁军勇。 本标准为首次发布。
I JC/T2042—2011
烧结砖自动化控制系统通用技术条件
1范围
本标准规定了烧结砖自动化控制系统（以下简称自动化控制系统）的型式和型号、技术要求、验收要求、检验规则以及标志、包装、运输和贮存等。
本标准适用于烧结砖自动化控制系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.1电工术语 基本术语 GB/T4728.1电气简图用图形符号第1部分：一般要求 GB/T5465.2电气设备用图形符号第2部分：图形符号 GB7251.1低压成套开关设备和控制设备第1部分：形式试验和部分形式试验成套设备 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB50169 电气装置安装工程电气装置安装工程接地装置施工及验收规范 GB50170 电气装置安装工程旋转电机施工及验收规范 GB50171 电气装置安装工程电气盘、柜及二次回路施工及验收规范 GB50254 电气装置安装工程低压电器施工及验收规范 JC/T402水泥机械涂漆防锈技术条件
3型式和型号
3.1型式
烧结砖自动化控制系统分为低压配电式和可编程控制式 3.2产品型号 3.2.1型号表示方法
自动化控制系统型号表示方法如下：
一
设备代号(CX-成型自动控制、MP——码坏机自动控制、YC——密车运转自动控制、SXJ——上下架自动控制、YW——窑温监测/监控自动控制、YL——原料设备自动控制。）控制系统代号（AP——低压配电柜：CT——白动控制柜。）
1 JC/T2042-2011 3.2.2标记示例
示例：烧结砖窑车运转自动化控制系统用自动控制柜标记为：
CT-YCJC/T 2042—2011
4技术要求
4.1技术要求 4.1.1自动化控制系统应符合本标准规定，并按规定程序批准的图样及技术文件制造。 4.1.2自动化控制系统图样和技术文件使用的基本术语应按GB/T2900.1的规定。 4.1.3自动化控制系统电气图用图形符号的总则应按GB/T4728.1的规定。 4.1.4自动控制系统的电气设备用图形符号应按GB/T5465.2的规定。 4.1.5自动化控制系统应满足所控制的设备所有的工艺要求。它所采用的外壳及内部元件，必须采用符合国家现行技术标准的合格品，并具有出厂合格证。 4.1.6自动化控制系统应安全、可靠地运行，不能发生危险情况，系统应配有安全装置，如安全门，安全栏，安全开关等，并有信号显示装置，如声音或光的警告信号器，能在设备开动前或故障发生时发出警告。 4.1.7自动化控制系统操作面板等人机对话控制应条理清晰，操作方便，给操作人员带来的的负荷减小到最低限度。 4.1.8自动化控制系统所属控制柜、控制台内部如果需要经常性检查、调试或检修，该内部应配备有照明、电源插座等装置，每个控制回路都应有自已的停止开关，过载保护机构等。 4.1.9自动化控制系统设备的启动只能通过有目的的操作指令装置才能实现，对具有多个启动装置的系统，应配备相应措施防止危险发生。 4.1.10自动化控制系统在拥有多种控制程序或运转方式时，应安装运转方式选项和开关，每项开关只适用一种控制或运转方式，在任何运转方式下都不应导致危险的动作发生。 4.1.11自动化控制系统在安装、搬运和贮存应采取防震、防潮、防止柜体变形和漆面损伤，防止风、 沙、雪、雨的侵入。对有特殊要求的设备和元器件，要按规定进行处理。 4.1.12 自动化控制系统要求在清洁干燥的装配现场及安装工地进行安装和装配。工作中要做好防护，对装配、安装完毕的盘、柜上的孔洞应做好封堵。 4.1.13设备的安装用的紧固件应用防锈处理标准件，配电盘、柜的绝缘电阻不小于1M2,系统接地电阻不大于42。 4.1.14自动化控制系统应有良好的接地装置和明显的接地标志，其接地电阻值不得大于4.2。绝缘电阻值不得小于1M2；电器柜门应以铜制软线与接地金属构架可靠连接， 4.1.15自动化控制系统在装配、安装、实验和使用过程中的安全技术措施，应符合国家有关安全技术标准及产品技术文件的规定。 4.2装配技术要求 4.2.1所有元器件和附件必须经检验合格后方可进行装配。 4.2.2自动化控制系统的钢架结构及衬板卡轨的形位公差，应按GB50171中的规定，并连接牢固。 4.2.3自动化控制系统元器件的型号、规格应符合设计要求，元器件外观完好，附件齐全：排列整齐有序，元器件间的间隙应符合要求，固定牢固。 4.2.4自动控制器PLC等弱电控制器件的端子要保证其接触可靠性，且接线端子应与导线截面匹配。
