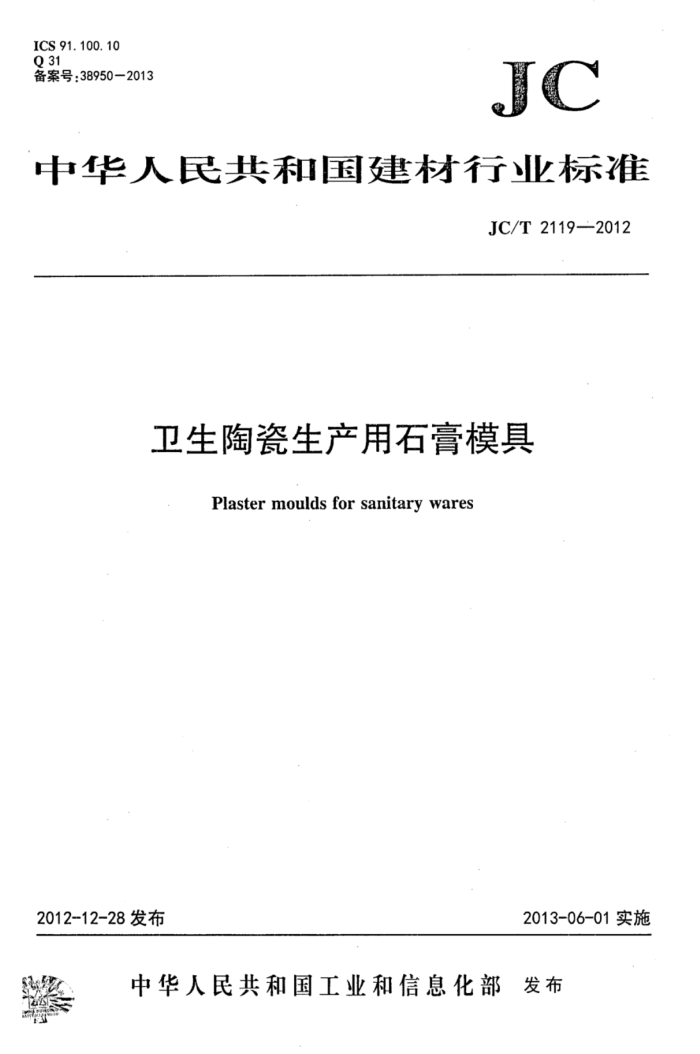

ICS 91.100.10 Q 31 备案号：38950—2013
JC
中华人民共和国建材行业标准
JC/T 2119--2012
卫生陶瓷生产用石膏模具
Plaster moulds for sanitarywares
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 发布 JC/T2119—2012
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。 本标准负责起草单位：咸阳陶瓷研究设计院。 本标准参加起草单位：潮安县古巷镇畅顺陶瓷模具制作厂、广东恒洁卫浴有限公司、广东欧美尔工
贸实业有限公司、潮安县惠泉陶瓷有限公司。
本标准主要起草人：成智文、刘继武、段先湖、李文清。 本标准为首次发布。 JC/T2119—2012
卫生陶瓷生产用石膏模具
1范围
本标准规定了卫生陶瓷生产用石膏模具的术语和定义、分类、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输及贮存等。
本标准适用于卫生陶瓷注浆石膏模具。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9195建筑卫生陶瓷分类及术语 GB/T17671水泥胶砂强度检验方法(ISO法) JC/T724水泥胶砂电动抗折试验机
3术语和定义
GB/T9195界定的以及下列术语和定义适用于本文件。
3. 1
石膏模具plastermould 以石膏为主要材料，用于陶瓷制品成型的模具。
3. 2
注浆孔grouting hole 卫生陶瓷成型时，泥浆进入石膏模具的注入口。 通气孔airhole 泥浆进出入石膏模具时，石膏模具中气体排出的进出孔。 放浆孔dischargeslurryhole 卫生陶瓷注浆完成后，多余泥浆从石膏模具排出的孔。
3. 3
3. 4
4石膏模具分类
石膏模具分类见表1。 JC/T21192012
表1 石膏模具分类表
排污方向 按用水量分 按用途分
应用
类型挂箱式坐箱式连体式冲洗阀式
结构冲落式虹吸式喷射虹吸式漩涡虹吸式
安装方式
成人型幼儿型
下排式后排式侧排式
普通型节水型
落地式壁挂式台式立柱式壁挂式落地式壁挂式
坐便器
高效节水型 残疾人/老年
人专用型
洗面器
-
冲落式虹吸式
普通型节水型普通型节水型
小便器跨便器净身器洗涤槽
挂箱式冲洗阀式
成人型幼儿型
-
落地式壁挂式台式壁挂式壁挂式坐箱式隐藏式
1
-
住宅用公共场所用
一
一
T
高水箱低水箱
水箱小件卫生陶瓷 皂盒、手纸盒等
5技术要求 5. 1 外观质量 5.1.1 外表面
外表面在适应成型的前提下，平整无毛刺；定位模扣位置正确、牢固；表面无裂纹、破损。 5.1.2内表面 5.1.2.1内表面光滑无坑包，无大于0.5mm的气泡。 5.1.2.2内表面无油迹、油缕、漆片、杂点；内表面错位小于0.5mm。 5.1.2.3内表面双面吃浆部位厚度符合设计要求。 5.2-尺寸
产品尺寸由制造商确定，特殊要求的尺寸可由供需双方协商。 5.3结构 5.3.1注浆孔、通气孔、放浆孔及相关打孔位置的定位不得影响成型及产品外观。 5.3.2石膏模具分块应满足生产要求，模具内活块不错位，定位销、磁铁、增强铁筋、注浆管等附件齐全。 5.3.3石膏模具厚度应根据体积面积大小及结构特点确定，石膏模具的工作面厚度不小于25mm，模边及面板（坏托）厚度不小于40mm。 5.3.4石膏模具合模到位，内模缝不大于0.3mm，外模缝不大于0.5mm。 5.4物理性能 2 JC/T2119—2012
5.4.1抗折强度
抗折强度不低于3.6MPa 5.4.2吸水率
石膏模具的吸水率应为35%～45%。 5.4.3吸水速度
石膏模具的吸水速度应为3mm/min～9mm/min。
6试验方法
6.1外观质量
在不低于3001x光照下，距产品0.6m以内目测检查表面缺陷。 6.2尺寸
用分度值为1mm钢直尺或钢卷尺测量。 6.3结构
用分度值为0.1mm钢直尺或其他合适的仪器测量 6.4物理性能 6.4.1抗折强度 6.4.1.1制样
将石膏浆（石膏：水=1.35：1)浇注到钢模型（40mm×40mm×160mm）中，待终凝后，脱模得到待测样品，样品至少要9个，每3个为一组。 6.4.1.2试验步骤
将脱模后的待测样品在空气中干燥24h后再置于（55土3）℃的烘箱中，恒温干燥72h后取出，放入干燥器冷却至室温。冷却后的样品按照GB/T17671的规定进行试验，抗折强度试验机应符合JC/T724 的要求。 6.4.1.3计算
抗折强度按公式(1)计算：
1.5F,L
(1)
R.
h
式中： Rg——抗折强度，单位为牛顿每平方毫米(N/mm)； Fr- 一样品折断时施加于样品中部的荷载，单位为牛顿（N)：
一抗折强度试验机支撑棒之间的距离，单位为毫米（mm）：一样品横截面的边长，单位为毫米（mm）。
L- h-
