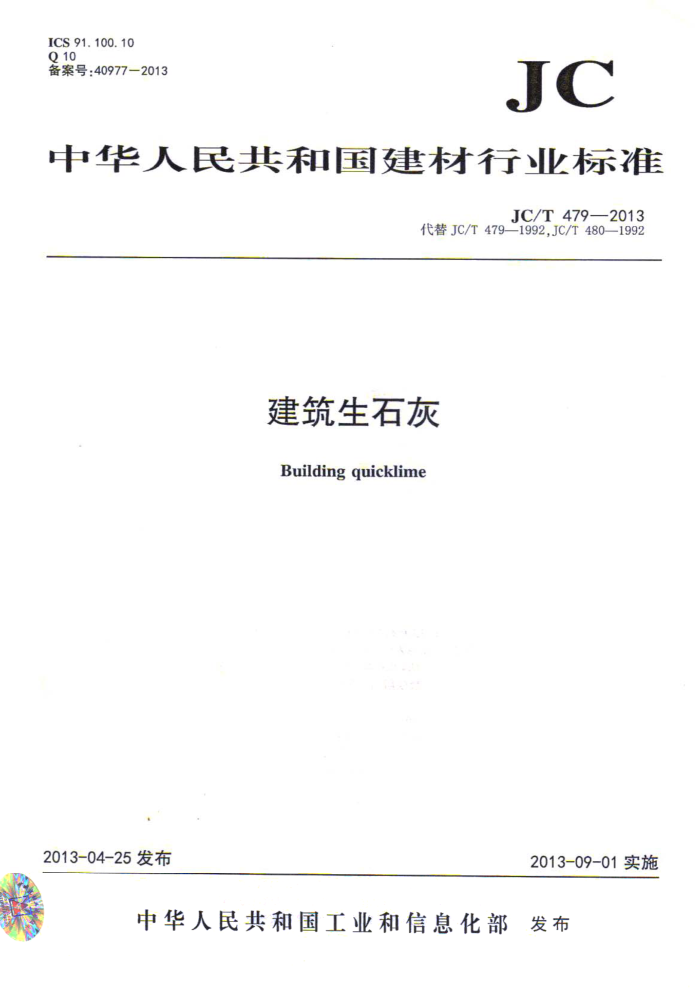

ICS91.100.10 Q10 备案号：40977-2013
JC
中华人民共和国建材行业标准
JC/T479—2013
代替JC/T479—1992,JC/T480—1992
建筑生石灰 Buildingquicklime
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国建材行业标准
建筑生石灰 JC/T479—2013
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16印张0.5字数12千字 2013年8月第一版2013年8月第一次印刷
印数1—800定价16.00元
书号：155160·303
* 编号：0944
网址：www.standardenjc.com电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T479—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T479—1992《建筑生石灰》和JC/T480—1992《建筑生石灰粉》。与JC/T479-
1992和JC/T480一1992相比，除编辑性修改外主要技术变化如下：
修改了适用范围（见第1章，1992年版的第1章）；增加了规范性文件JC/T620一2009（见第2章）；增加了术语和定义（见第3章）；修改了分类与等级（见第4章，1992年版的第3章）；修改了技术要求（见第5章，1992年版的第4章）；删除了未消化残渣（1992年版的第4章）；修改了检验规则（见第7章，1992年版的第6章）：增加了包装（见第8章）；增加了标志（见第8章）；修改了储存、运输和质量证明书（见第8章，1992年版的第7章）。
本标准由中国建筑材料联合会提出并归口。 本标准起草单位：苏州中石钙化物工程技术有限公司，常熟大众钙化物有限公司、中国石灰协会。 本部分主要起草人：薛用芳、王世珍、乔学礼、吴志芳、尹保明。 本标准所代替标准的历次版本发布情况为：
GB1594—1979、JC/T479—1992; GB1594—1979、JC/T480—1992。
- JC/T479—2013
建筑生石灰
范围
本标准规定了建筑用生石灰的术语和定义、分类和标记、技术要求、试验方法、检验规则以及标志、 包装、运输、贮存和质量证明书等。
本标准适用于建筑工程用的（气硬性）生石灰与生石灰粉。不包括水硬性生石灰，其他用途的生石灰也可参考使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JC/T478.1建筑石灰试验方法第1部分：物理试验方法 JC/T478.2建筑石灰试验方法第2部分：化学分析方法 JC/T620石灰取样方法
3术语和定义
下列术语和定义适用于本文件。
3.1
生石灰quicklime （气硬性）生石灰由石灰石（包括钙质石灰石，镁质石灰石）焙烧而成，呈块状、粒状或粉状，化学成
分主要为氧化钙，可和水发生放热反应生成消石灰。 3. 2
钙质石灰calciumlime 主要由氧化钙或氢氧化钙组成，而不添加任何水硬性的或火山灰质的材料。
3.3
镁质石灰magnesianlime 主要由氧化钙和氧化镁（MgO>5%）或氢氧化钙和氢氧化镁组成，而不添加任何水硬性的或火山灰
质的材料。
4分类和标记 4.1分类 4.1.1按生石灰的加工情况分为建筑生石灰和建筑生石灰粉， 4.1.2按生石灰的化学成分分为钙质石灰和镁质石灰两类。根据化学成分的含量每类分成各个等级见表1。
1 JC/T479—2013
表1建筑生石灰的分类
代号 CL 90 CL.85 CL, 75 ML-85 ML80
名称钙质石炭90 钙质石灰85 钙质石灰75 镁质石灰85 镁质石灰80
类别
钙质右灰
镁质石灰
4.2标记
生石灰的识别标志由产品名称、加工情况和产品依据标准编号组成。生石灰块在代号后加Q，生石灰粉在代号后加QP。
示例：符合JC/T479一2013的钙质生石灰粉90标记为：
CL 90-QP JC/T 479—2013
说明： CL—钙质石灰： 90—(CaO+MgO)百分含量： QP—-粉状： JC/T479—2013-——产品依据标准。
5技术要求
5.1 建筑生石灰的化学成分应符合表2要求。
%
表2 建筑生石灰的化学成分
（氧化钙+氧化镁）（CaO+MgO) 氧化镁（MgO)
三氧化硫(SOs)
二氧化碳（CO2)
名称 CL 90-Q CL 90-QP CL 85Q CL 85-QP CL 75-Q CL75-QP ML 85-Q ML 85-QP ML 80-Q ML 80QP
≤2
≤4
≤5
≥90
<2
≤5 ≤5
M7 ≤12
≥85
≤2
≥75
<7
《2
>5
≥85
≤2
<7
>5
≥80
5.2建筑生石灰的物理性质应符合表3要求。
2:
