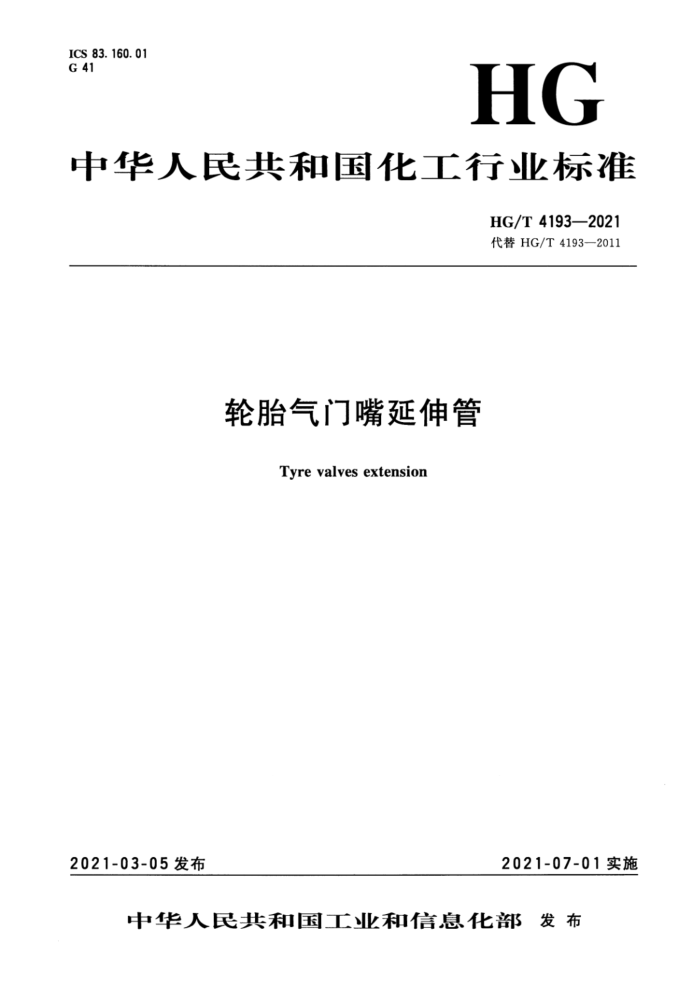

ICS 83. 160.01 G 41
HG
中华人民共和国化工行业标准
HG/T4193—2021 代替HG/T4193—2011
轮胎气门嘴延伸管
Tyrevalvesextension
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T 4193—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T4193一2011《轮胎气门嘴延伸管》。与HG/T4193一2011相比，除编辑性修
改外主要技术变化如下：
删除了CY01、DY01系列延伸管的连接螺母外径“$12”（见2011年版的图1、图4)；修改了CY01、DY01系列延伸管密封垫位置深度（见图1、图4，2011年版的图1、图4）；删除了CY02、CY03系列延伸管外径“$8”（见2011年版的图2、图3）；修改了CY02、CY03系列延伸管密封垫位置深度（见图2、图3，2011年版的图2、图3）；删除了CY03系列延伸管孔径“$8”（见2011年版的图3）；增加了DY02、DY03、DY04系列延伸管（见图4）；增加了DY05～DY08系列延伸管（见图5）；增加了DY09-T系列延伸管（见图6）；增加了DY10-T系列延伸管（见图7)；增加了DY11-T系列延伸管（见图8）；增加了EY01-T系列延伸管（见图9）；修改了HY01、HY02、JY01系列延伸管六角对边尺寸（见图10、图11、图13，2011年版的图5、图6、图7)；修改了HY02系列延伸管密封垫位置深度（见图11，2011年版的图6）；删除了HY02系列延伸管孔径“$12.5”、外径“Φ10.5”（见2011年版的图6)；增加了HY03系列延伸管（见图12）；修改了密封垫的类型、结构尺寸及材料的规定（见6.1，2011年版的6.1)；修改了密封性的要求（见第8章，2011年版的8.2)；增加了“通气速率”（见第9章）；修改了爆破要求（见第11章，2011年版的第10章）；一增加了“耐腐蚀”（见第12章）。 本标准由中国石油和化学工业协会提出。 本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19）归口。 本标准主要起草单位：江阴博尔汽配工业有限公司、安徽拓扑思汽车零部件有限公司、万通智控
科技股份有限公司、宁波豪锋思科汽配有限公司。
本标准参加起草单位：高密同创气门芯有限公司、余姚市人可机电科技有限公司、山东高天金属制造有限公司、东营恒纳汽配有限公司、厦门厦晖橡胶金属工业有限公司、慈溪市经纬气阀有限公司。
本标准主要起草人：马永峰、梁平、姜述琴、李云祥、李健、何张斌、杜桂敏、董月飞、聂仰阳、裘小杰。
本标准所代替标准的历次版本发布情况为：
HG/T4193—2011。
(3)
I HG/T4193—2021
轮胎气门嘴延伸管
1范围
本标准规定了轮胎气门嘴延伸管（以下简称延伸管）的术语和定义、型号标记、结构型式及尺寸、零部件的类型、结构尺寸及材料、外观、密封性、通气速率、连接、爆破、耐腐蚀、试验方法、 检验规则、标识、包装和贮存。
本标准适用于载重汽车（包括客车、挂车及无轨电车）、工业车辆、工程机械、拖拉机、农业和林业机械等轮胎用气门嘴延伸管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1796.6轮胎气门嘴第6部分：气门芯 GB/T1796.7轮胎气门嘴第7部分：零部件 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验
抽样计划
GB/T9764 轮胎气门嘴芯腔 GB/T 9765 轮胎气门嘴螺纹 GB/T12839 轮胎气门嘴术语及其定义 GB/T21285 轮胎气门嘴及其零部件的标识方法 HG/T4194 轮胎气门嘴延伸管试验方法
3术语和定义
GB/T12839界定的术语和定义适用于本文件。
4型号标记
4.1产品型号
个延伸管型号用5个符号表示，前4个符号为两个字母和两个数字，最后数字为延伸管长度。 第1个字母应符合GB/T21285的规定；第2个字母“Y”表示延伸管代号；两个数字表示延伸
管系列代号；最后数字表示延伸管的各种规格。
(5)
1 HG/T 4193—2021
4. 2 标记说明
女
XX
1
TPMS延伸管特有标识延伸管规格：直式为总长度，弯式为水平长度延伸管系列代号延伸管代号延伸管形状（直式、单弯、双弯、三弯或多弯）及延伸管与气门嘴连接螺纹的字母代号
标记示例：示例1：延伸管形状为直式，与气门嘴连接的内螺纹为8V1，系列排序第2种，总长度为40mm。标记为
CY02-40
示例2：延伸管形状为单弯式，弯曲角为90°，与气门嘴连接的内螺纹为8V1，系列排序第1种，水平长度为 100mm。标记为：
DY01-100
示例3：延伸管形状为直式，与气门嘴连接的内螺纹为12V1，秀 系列排序第1种，总长度为100mm。标记为：
HY01-100
示例4：延伸管形状为单弯式，弯曲角为90°，与气门嘴连接的内螺纹为12V1，系列排序第1种，水平长度为 150mm。标记为：
JY01-150
示例5：延伸管形状为双弯式，与气门嘴连接的内螺纹为8V1，系列排序第1种，水平长度为100mm，可用于安装TPMS。标记为：
EY01-100-T
结构型式及尺寸
5
本标准所有线性尺寸均为毫米。 延伸管的结构型式及尺寸应符合图1～图13的规定。
(6)
2 HG/T4193—2021
液花或六角
1号芯腔
IA8X
1A8X
券
1
A
2
8(最大)
说明：
普通芯腔防护帽； H01S型气门芯；连接嘴；固定套；软管；连接管； B10C型密封垫；连接螺母。
-
2
3
4 5
6
o0
注：连接管与连接螺母可做成一体。
尺寸L最小为75mm。
图1CY01系列延伸管
4
10
六角可没有
8.4(最小)
1号芯腔
A8
A8
1
3
8(最大)
说明：
普通芯腔防护帽； H01S型气门芯；一管体；顶杆； B10C型密封垫。 尺寸L最小为35mm。
1
2
5
图2CY02系列延伸管
(7) HG/T4193—2021
TA8
六角可没有
8.4(最小) 1号芯腔
1A8
2
3
2
2
8(最大)
25
说明： 1——普通芯腔防护帽； 2-H01S型气门芯； 3——管体； 4--顶杆； 5 - -B10C型密封垫。 尺寸L最小为50mm。
图3CY03系列延伸管
La
23
1号芯腔
L5 L4
滚花或六角
L6
+
2
A
-
型号 DY01 45° DY02 90 DY03 135° DY04 180°
C
8.
螺纹8V1
说明：
普通芯腔防护帽；
2- H01S型气门芯； 3 连接嘴； 4- 一固定套；
一软管；连接管； B10C型密封垫；连接螺母。 尺寸L最小为75mm。
5 6
8-
图4DY01～DY04系列延伸管
(8)
