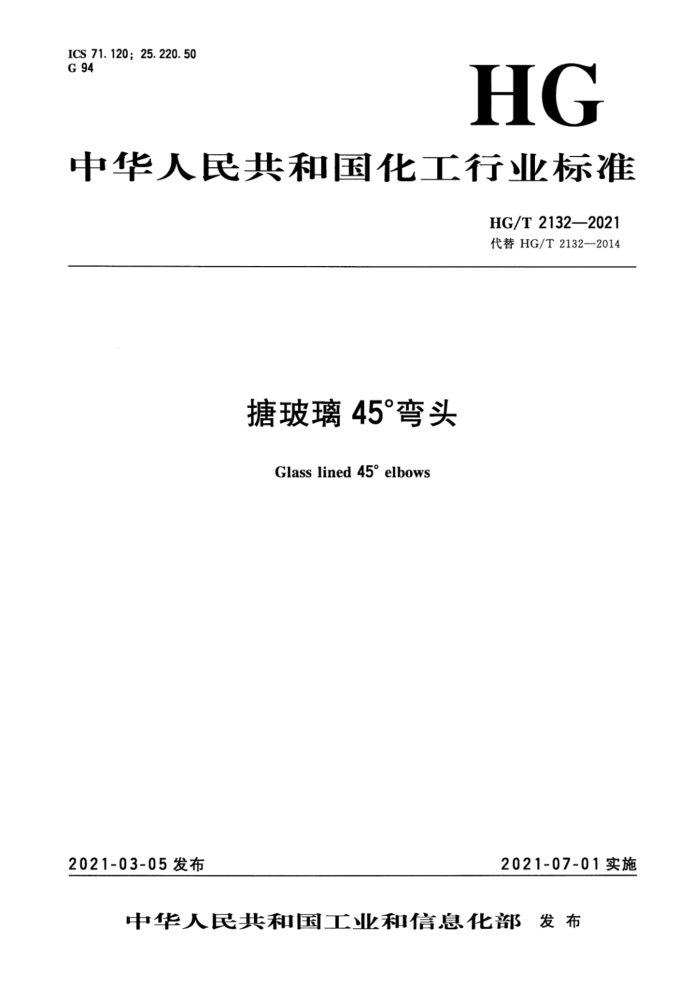

ICS 71. 120; 25.220.50 G 94
HG
中华人民共和国化工行业标准
HG/T 2132—2021 代替HG/T2132—2014
玻璃45°弯头
Glass lined 45°elbows
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T 2132—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2132一2014《塘玻璃45°弯头》。与HG/T2132一2014相比，除编辑性修改
外主要技术变化如下：
第1章“范围”中的适用设计压力由“不大于1.0MPa”修订为“不大于1.6MPa”（见第1
章，2014年版的第1章）；图1中增加了活套法兰示意图和管口外圆弧半径尺寸r（见图1)；表1中增加了活套法兰的技术内容（见表1）；表2中增加了管口外圆弧半径r的尺寸（见表2)；
-
-
图1、表2中弯头高度尺寸符号由“L”改为“A”，表2中弯头高度尺寸由“107，114，
-
118，128，135，143，162，169，191，235，274，318，397”修订为“110，120，125， 140，140，150，190，215，250，230，280，320，400”，并对表3中弯头高度的允许偏差值进行了修订（见图1、表2、表3，2014年版的图1、表2、表3)；修订表2中要求，由“图1中的R值按GB/T12459的规定选取”修订为“图1中的R值按GB/T12459规定及A值选取”，增加了注2（见表2，2014年版的表2）；表2中增加了设计压力为1.6MPa规格管口的尺寸和参考质量（见表2)；
-
-4.1中增加了“塘玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和 GB/T20801.5的要求”（见4.1)； -4.5中增加了对非压力管道无损检测的技术要求：“对于非压力管道，应按照NB/T47003.1 的规定进行无损检测。”［见4.5b)]； -4.6中增加了对非压力管道液压试验的技术要求：“对于非压力管道，应按照NB/T47003.1 的规定进行盛水试漏。”［见4.6b)]；增加了4.7：“糖玻璃45°弯头的r值宜小于HG/T2143规定的r值。”（见4.7)； -5.1中增加了“玻璃压力管道出厂资料还应符合TSGD0001的要求”（见5.1）。
-
-
本标准由中国石油和化学工业联合会提出。 本标准由全国塘玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准起草单位：苏州市协力化工设备有限公司、靖江方大精密成型技术有限公司、常熟市华想
化工设备有限公司、无锡市钱桥化工机械有限公司、化学工业非金属材料和设备质量监督检验中心、 关华化工机械及自动化研究设计院有限公司。
本标准主要起草人：钱建丰、周科、洪杰、张海英、秦丽明、贺正文、张旭、桑临春。 本标准所代替标准的历次版本发布情况为： —HG5—255—1969；HG5—255—1979；HG/T2132—1991；HG/T2132—2009；HG/T
21322014。
(11)
I HG/T2132—2021
塘玻璃45°弯头
1范围
本标准规定了塘玻璃45°弯头的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输和贮存。
本标准适用于设计压力不大于1.6MPa，设计温度一20℃～200℃的糖玻璃45°弯头。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804 4一般公差未注公差的线性和角度尺寸公差 GB/T12459 钢制对焊管件类型与参数 GB/T20801.5压力管道规范 工业管道 直第5部分：检验与试验 GB25025 塘玻璃设备技术条件 HG/T2105 塘玻璃设备活套法兰 HG/T2143 塘玻璃设备管口 NB/T47003.1 钢制焊接常压容器 TSGD0001 压力管道安全技术监察规程 一工业管道
3型式、基本参数及主要尺寸
3.1塘玻璃45°弯头的型式、基本参数及主要尺寸按图1、表1和表2的规定。
(13)
1 HG/T2132—2021
D,XS
D,
图1 糖玻璃45°弯头结构型式图表1 塘玻璃45°弯头的型式明细表
材 料符合GB25025 符合GB25025
件号 1 2 3 按设计温度选取材料。
标准编号 HG/T 2143 GB/T 12459 HG/T2105
数量 2 1 2
名 称管 口弯 头活套法兰
(14) HG/T2132—2021
表2 塘玻璃45°弯头的主要尺寸 D,xs
D2 mm 68 78 88 102 122 138 158 188 212 268 320 370 482 490
A mm 110 120 125 140 140 150 190 215 250 230 280 320 400
参考质量 kg 1. 1 1. 5 1. 8 2. 6 3. 5 4. 3 6. 4 8.8 11. 9 19. 5 30. 4 42. 9 76. 0 93. 0
公称直径DN
mm 34X3.5 42×3.5 48×3.5 60×4 76×4 89 ×4 114×6 140×6 168×7 219×8 273×10 325×11 426×12
mm 25 32 40 50 65 80 100 125 150 200 250 300
mm 10 10 10 12 12 12 12 12 12 15 15 15 15
PN1. 0 PN1. 6
400 图1中的R值按GB/T12459规定及A值选取。 注1：图1中和表中的S指塘玻璃前金属基体壁厚。 注2：表中的r值为最大选取值。
3. 2 2标记及其示例
以符合HG/T2132、公称压力PN为1.0MPa、公称直径DN为50mm的玻璃45°弯头为例，其标记为：
塘玻璃45°弯头HG/T2132—PN1.0—DN50
标记中各要素含义如下： PN1.0——公称压力为1.0MPa; DN50-公称直径为50mm。
要求
A
4.1 塘玻璃45°弯头的材料、设计、制造、检验和验收应符合GB25025的规定。塘玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和GB/T20801.5的要求。 4.2 加工面未注尺寸公差的公差等级按GB/T1804规定的m级，非加工面未注尺寸公差的公差等级按GB/T1804规定的c级。 4.3 塘玻璃45°弯头高度尺寸A的允许偏差按表3的规定，其他形位公差应符合GB25025的规定
(15)
3 HG/T2132—2021
表3 3塘玻璃45°弯头高度尺寸A的允许偏差
单位为毫米
DN 允许偏差
25~50 +2. 0 2. 0
65~100 +2. 0 2. 0
125~200 +2. 0 2. 0
250~400 +2. 0 2. 0
4. 4 塘玻璃45°弯头的角度偏差为士0.5°。 4.5 塘玻璃45°弯头焊接接头的无损检测应符合下列要求：
a）对于压力管道，应按照GB/T20801.5的规定进行无损检测； b）对于非压力管道，应按照NB/T47003.1的规定进行无损检测。
4.6 塘玻璃45°弯头液压试验应符合下列要求：
a）对于压力管道，应按照GB/T20801.5的规定进行液压试验； b）对于非压力管道，应按照NB/T47003.1的规定进行盛水试漏，
4.7携玻璃45°弯头的r值宜小于HG/T2143规定的r值。
5
出厂文件、包装、运输和贮存
5.1产品出厂应附有装箱单、产品合格证和产品使用说明书，塘玻璃压力管道出厂资料还应符合 TSGD0001的要求。 5.2搬动和运输时禁止碰撞。 5.3外露糖玻璃面用软物包扎牢固。 5.4产品应存放在室内，不允许露天存放或堆置。
