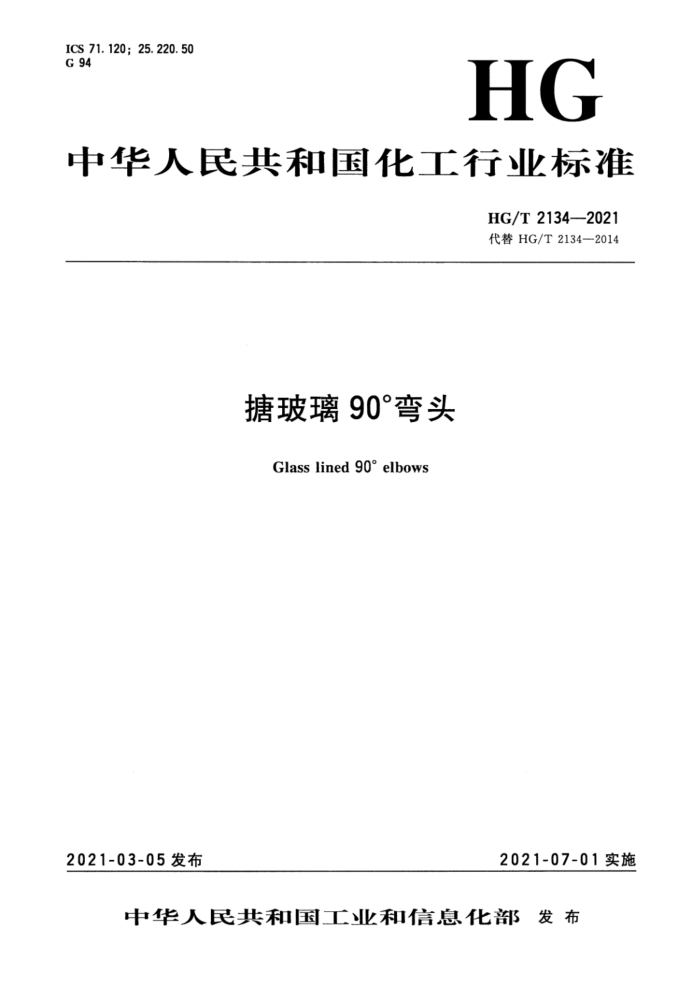

ICS 71. 120; 25.220.50 G 94
HG
中华人民共和国化工行业标准
HG/T 2134—-2021 代替HG/T2134—2014
玻璃90°弯头
Glasslined90°elbows
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T2134—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2134一2014《玻璃90°弯头》。与HG/T2134一2014相比，除编辑性修改
外主要技术变化如下：
一第1章“范围”中的适用设计压力由“不大于1.0MPa”修订为“不大于1.6MPa”（见第1
章，2014年版的第1章）；一图1中增加了活套法兰示意图和管口外圆弧半径尺寸r（见图1）；一表1中增加了活套法兰的技术内容（见表1）；一表2中增加了管口外圆弧半径r的尺寸（见表2）； -图1、表2中弯头高度尺寸符号由“L”改为“A”，表2中弯头高度尺寸由“95，105，
110，125，135，145，155，175，200，260，310，365，470”修订为“105，115，115， 140，140，155，200，235，205，255，315，365，475”，并对表3中弯头高度的允许偏差值进行了修订（见表2和表3，2014年版的表2和表3）；表2中增加了设计压力为1.6MPa规格管口的尺寸和参考质量（见表2）；修订表2中要求，由“图1中的R值按GB/T12459的规定选取”修订为“图1中的R值按GB/T12459规定及A值选取”，增加了注2（见表2，2014年版的表2）； 4.1中增加了“据玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和 GB/T20801.5的要求”（见4.1)；
一4.5中增加了对非压力管道无损检测的技术要求：“对于非压力管道，应按照NB/T47003.1
的规定进行无损检测。”［见4.5b)]；一4.6中增加了对非压力管道液压试验的技术要求：“对于非压力管道，应按照NB/T47003.1
的规定进行盛水试漏。”［见4.6b)]； —增加了4.7：“塘玻璃90°弯头的r值宜小于HG/T2143规定的r值。”（见4.7)； -5.1中增加了“塘玻璃压力管道出厂资料还应符合TSGD0001的要求”（见5.1）。 本标准由中国石油和化学工业联合会提出。 本标准由全国塘玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准起草单位：江阴市大成化工设备厂、太仓新工塘玻璃有限公司、江苏扬阳化工设备制造有
限公司、无锡市钱桥化工机械有限公司、化学工业非金属材料和设备质量监督检验中心、天华化工机械及自动化研究设计院有限公司。
本标准主要起草人：陆武君、沈永其、未志华、朱宏志、周科、贺正文、桑临春。 本标准所代替标准的历次版本发布情况为：
HG5—256—1969；HG5—256—1979；HG/T2134-1991；HG/T2134—2009；HG/T 2134—2014。
(27)
I HG/T2134—2021
塘玻璃90°弯头
1范围
本标准规定了塘玻璃90°弯头的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输和贮存。
本标准适用于设计压力不大于1.6MPa，设计温度一20℃～200℃的据玻璃90°弯头。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804 一般公差未注公差的线性和角度尺寸公差 GB/T12459 钢制对焊管件类型与参数 GB/T20801.5压力管道规范 工业管道 第5部分：检验与试验 GB25025塘玻璃设备技术条件 HG/T2105玻璃设备活套法兰 HG/T2143塘玻璃设备管口 NB/T47003.1 钢制焊接常压容器 TSGD0001 压力管道安全技术监察规程-工业管道
型式、基本参数及主要尺寸
3
3.1塘玻璃90弯头的型式、基本参数及主要尺寸按图1、表1和表2的规定。
(29)
1 HG/T2134—2021
2
D
图1 糖玻璃90°弯头结构型式图表1 塘玻璃90°弯头的型式明细表
件号 1 2 3 按设计温度选取材料。
标准编号 HG/T 2143 GB/T12459 HG/T 2105
数量 2 1 2
名 称管 口弯 头活套法兰
材 料符合GB25025 符合GB25025
(30) HG/T2134—2021
表2 塘玻璃90°弯头的主要尺寸 D.XS
D2 mm 68 78 88 102 122 138 158 188 212 268 320 370 482 490
A mm 105 115 115 140 140 155 200 235 205 255 315 365 475
参考质量
公称直径DN
r mm 10 10 10 12 12 12 12 12 12 15 15 15 15
kg 1. 3 1. 7 2. 1 3. 0 4. 1 5. 0 7. 8 10. 9 15. 2 26.3 43. 4 63. 2 114. 9 123. 4
mm 25 32 40 50 65 80 100 125 150 200 250 300
mm 34X3.5 42×3.5 48×3.5 60×4 76X4 89×4 114×6 140×6 168×7 219×8 273X10 325×11
PN1. 0 PN1. 6
400
426X12
图1中的R值按GB/T12459规定及A值选取。 注1：图1中和表中的S指搏玻璃前金属基体壁厚。 注2：表中的r值为最大选取值。
3. 2 标记及其示例
以符合HG/T2134、公称压力PN为1.0MPa、 公称直径DN为50mm的玻璃90°弯头为例，其标记为：
塘玻璃90°弯头 HG/T2134—PN1.0—DN50
标记中各要素含义如下： PN1.0—公称压力为1.0MPa; DN50—公称直径为50mm。
4 要求
4.1 塘玻璃90°弯头的材料、设计、制造、检验和验收应符合GB25025的规定。塘玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和GB/T20801.5的要求。 4.2加工面未注尺寸公差的公差等级按GB/T1804规定的m级，非加工面未注尺寸公差的公差等级按GB/T1804规定的c级。 4.3塘玻璃90°弯头高度尺寸A的允许偏差按表3的规定，其他形位公差应符合GB25025的规定。
(31)
3 HG/T2134—2021
表3 糖玻璃90°弯头高度尺寸A的允许偏差
单位为毫米 250~400 +2. 0 2. 0
DN 允许偏差
25~50 +2. 0 2. 0
65~100 +2. 0 2. 0
125~200 +2. 0 2. 0
4.4玻璃90°弯头的角度偏差为士0.5°。 4.5 塘玻璃90°弯头焊接接头的无损检测应符合下列要求：
a）对于压力管道，应按照GB/T20801.5的规定进行无损检测； b）对于非压力管道，应按照NB/T47003.1的规定进行无损检测。
4.6塘玻璃90°弯头液压试验应符合下列要求：
a）对于压力管道，应按照GB/T20801.5的规定进行液压试验； b）对于非压力管道，应按照NB/T47003.1的规定进行盛水试漏。
4.7 塘玻璃90°弯头的r值宜小于HG/T2143规定的r值。
5 出厂文件、包装、运输和贮存
5.1产品出厂应附有装箱单、产品合格证和产品使用说明书，玻璃压力管道出厂资料还应符合 TSGD0001的要求。 5.2搬动和运输时禁止碰撞。 5.3外露塘玻璃面用软物包扎牢固。 5.4产品应存放在室内，不允许露天存放或堆置。
(32)
4
