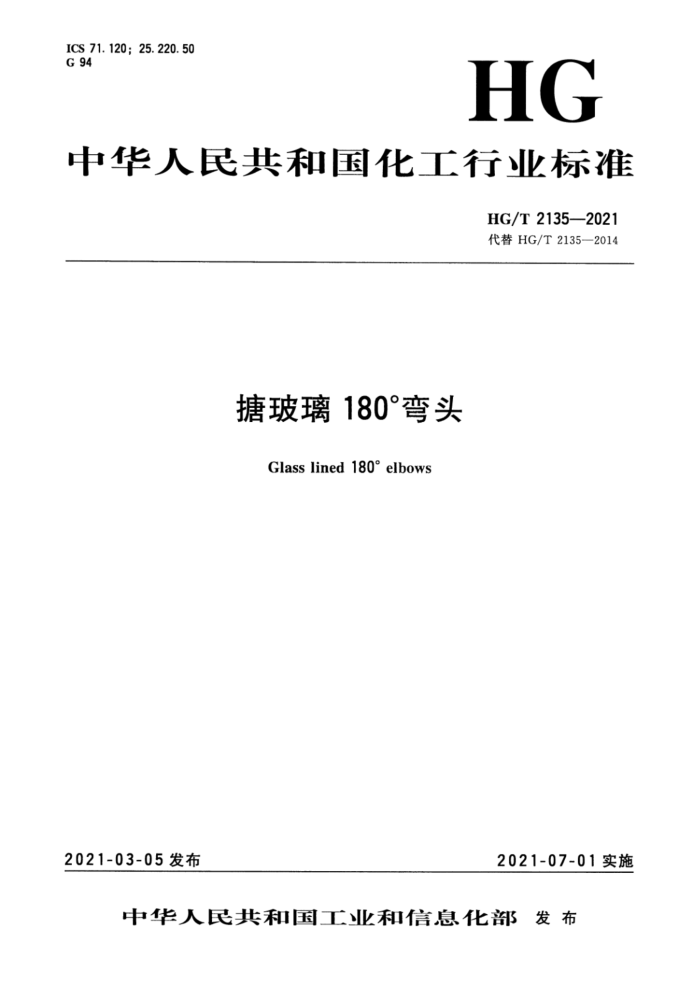

ICS 71.120;25.220.50 G 94
HG
中华人民共和国化工行业标准
HG/T2135—2021 代替HG/T2135—2014
玻璃180°弯头
Glass lined180°elbows
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T2135—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2135一2014《塘玻璃180°弯头》。与HG/T2135一2014相比，除编辑性修改
外主要技术变化如下：
第1章“范围”中的适用设计压力由“不大于1.0MPa”修订为“不大于1.6MPa”（见第1 章，2014年版的第1章）；
—图1中增加了活套法兰示意图和管口外圆弧半径尺寸r（见图1)；一表1中增加了活套法兰的技术内容（见表1)；
表2中增加了管口外圆弧半径r的尺寸（见表2）；图1、表2中弯头长度尺寸符号由“L”改为“A”，弯头高度尺寸符号由“H”改为“K”，表2中弯头长度尺寸由“130，150，160，180，200，220，240，254，304，406，508， 610，812”修订为“130，150，160，180，200，220，240，270，305，410，510，610， 815”，并对表3中弯头长度允许偏差值进行了修订（见表2和表3，2014年版的表2和表3）；修订表2中要求，由“图1中的R值按GB/T12459的规定选取”修订为“图1中的R值
一
按A值一半选取”，增加了注2（见表2，2014年版的表2）；表2中增加了设计压力为1.6MPa规格管口的尺寸和参考质量（见表2)；
-
4.1中增加了“据玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和 GB/T20801.5的要求”（见4.1)；增加了表4（见表4)；
-
一4.5中增加了对非压力管道无损检测的技术要求：“对于非压力管道，应按照NB/T47003.1
的规定进行无损检测。”［见4.5b)]； 4.6中增加了对非压力管道液压试验的技术要求：“对于非压力管道，应按照NB/T47003.1 的规定进行盛水试漏。”［见4.6b)]；增加了4.7：“玻璃180°弯头的r值宜小于HG/T2143规定的r值。”（见4.7)； -5.1中增加了“塘玻璃压力管道出厂资料还应符合TSGD0001的要求”（见5.1）。
本标准由中国石油和化学工业联合会提出。 本标准由全国玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准起草单位：江阴市大成化工设备厂、太仓新工塘玻璃有限公司、江苏扬阳化工设备制造有
限公司、靖江方大精密成型技术有限公司、化学工业非金属材料和设备质量监督检验中心、天华化工机械及自动化研究设计院有限公司、常熟市南湖化工设备制造有限责任公司。
本标准主要起草人：陆武君、张旭、沈永其、朱宏志、洪杰、贺正文、桑临春、黄春冬。 本标准所代替标准的历次版本发布情况为： —HG/T2135—1991；HG/T2135—2009；HG/T2135—2014。
(35)
I HG/T2135—2021
糖玻璃180°弯头
1范围
本标准规定了糖玻璃180°弯头的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输和贮存。
本标准适用于设计压力不大于1.6MPa，设计温度一20℃～200℃的玻璃180°弯头。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一般公差未注公差的线性和角度尺寸公差 GB/T12459 钢制对焊管件类型与参数 GB/T20801.5压力管道规范 工业管道 第5部分：检验与试验 GB25025 塘玻璃设备技术条件 HG/T2105塘玻璃设备 活套法兰 HG/T2143 塘玻璃设备 管口 NB/T 47003.1 钢制焊接常压容器 TSGD0001 压力管道安全技术监察规程一一工业管道
3型式、基本参数及主要尺寸
3.1 塘玻璃180°弯头的型式、基本参数及主要尺寸按图1、表1和表2的规定。
(37)
1 HG/T2135—2021
X
iD,
图1糖玻璃180°弯头结构型式图表1 糖玻璃180°弯头的型式明细表
名 称管 口弯 头活套法兰
材料符合GB25025 符合GB25025
数量 2 1 2
件号 1 2 3 按设计温度选取材料。
标准编号 HG/T 2143 GB/T 12459 HG/T 2105
(38)
2 HG/T 21352021
表2 塘玻璃180°弯头的主要尺寸
D2 mm 68 78 88 102 122 138 158 188 212 268 320 370 482 490
公称直径DN
D,XS mm 34X3.5 42×3.5 48X3.5 60×4 76X4 89×4 114X6 140×6 168×7 219×8 273×10 325×11 426×12
参考质量 kg 1. 6 2. 1 2. 6 3. 8 5. 3 6. 8 11. 5 14. 9 21.7 40.1 69. 3 104. 2 192.8 209.8
A mm 130 150 160 180 200 220 240 270 305 410 510 610 815
~K mm 122 136 144 160 178 195 222 242 286 363 446 528
r mm 10 10 10 12 12 12 12 12 12 15 15 15
mm 25 32 40 50 65 80 100 125 150 200 250 300
PN1. 0 PN1. 6
15
400
684
图1中的R值按A值一半选取。 注1：图1中和表中的S指糖玻璃前金属基体壁厚。 注2：表中的r值为最大选取值。
3. 2 标记及其示例
以符合HG/T2135、公称压力PN为1.0MPa、 公称直径DN为50mm的塘玻璃180°弯头为例，其标记为：
塘玻璃180°弯头 HG/T 2135-PN1.0—DN50
标记中各要素含义如下： PN1.0 公称压力为1.0MPa； DN50-公称直径为50mm。
4 要求
4.1塘玻璃180°弯头的材料、设计、制造、检验和验收应符合GB25025的规定。塘玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和GB/T20801.5的要求。 4.2加工面未注尺寸公差的公差等级按GB/T1804规定的m级，非加工面未注尺寸公差的公差等级按GB/T1804规定的c级。 4.3塘玻璃180°弯头长度尺寸A的允许偏差按表3的规定，高度尺寸K的允许偏差按表4的规定，其他形位公差应符合GB25025的规定。
(39)
3 HG/T 2135—2021
表3塘玻璃180°弯头长度尺寸A的允许偏差
单位为毫米
DN 允许偏差
25~50 +6. 0 6. 0
65~100 +6. 0 6. 0
125~200 +6. 0 6. 0
250~400 +10. 0 10.0
表4玻璃180°弯头高度尺寸K的允许偏差
单位为毫米 250~400 +6. 0 6. 0
DN 允许偏差
25~50 +6.0 6. 0
65~100 + 6. 0 6. 0
125~200 +6. 0 6. 0
4.4携玻璃180°弯头的角度偏差为土0.5° 4.5塘玻璃180°弯头焊接接头的无损检测应符合下列要求：
a）对于压力管道，应按照GB/T20801.5的规定进行无损检测； b）对于非压力管道，应按照NB/T47003.1的规定进行无损检测。
4.6塘玻璃180°弯头液压试验应符合下列要求：
a）对于压力管道，应按照GB/T20801.5的规定进行液压试验； b）对于非压力管道，应按照NB/T47003.1的规定进行盛水试漏。
4.7塘玻璃180°弯头的r值宜小于HG/T2143规定的r值。
5出厂文件、包装、运输和贮存
5.1产品出厂应附有装箱单、产品合格证和产品使用说明书，塘玻璃压力管道出厂资料还应符合 TSGD0001的要求。 5.2搬动和运输时禁止碰撞。 5.3外露糖玻璃面用软物包扎牢固。 5.4产品应存放在室内，不允许露天存放或堆置。
(40)
