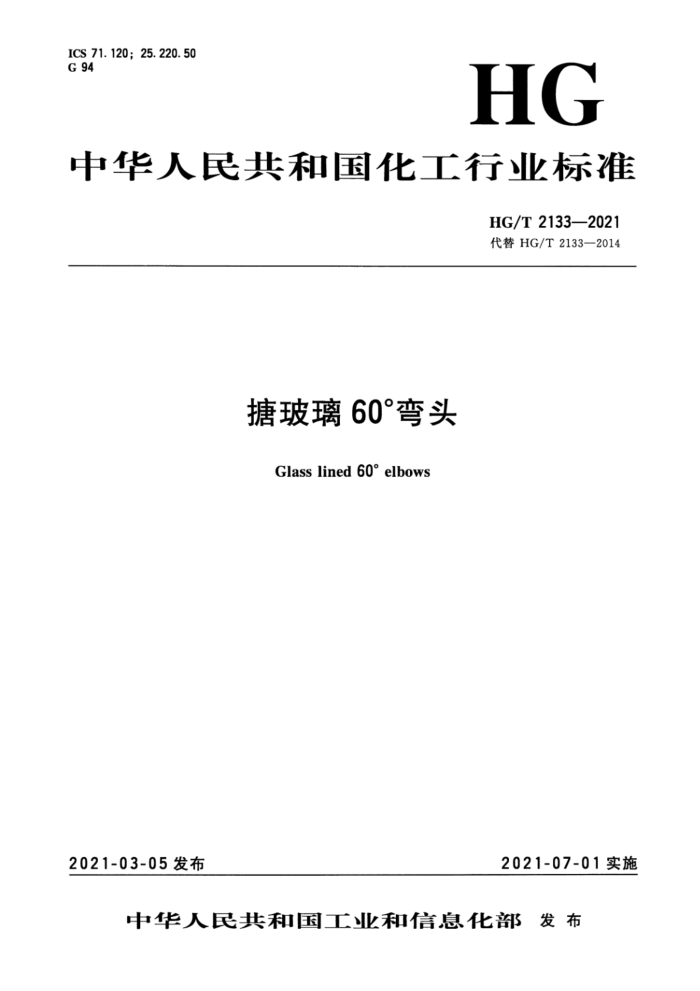

ICS 71.120; 25.220.50 G 94
HG
中华人民共和国化工行业标准
HG/T 2133—2021 代替HG/T2133—2014
玻璃60°弯头
Glasslined60°elbows
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T2133—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2133-2014《捷玻璃60°弯头》。与HG/T2133一2014相比，除编辑性修改
外主要技术变化如下：
第1章“范围”中的适用设计压力由“不大于1.0MPa”修订为“不大于1.6MPa”（见第1 章，2014年版的第1章）；图1中增加了活套法兰示意图和管口外圆弧半径尺寸r（见图1）；
-
一表1中增加了活套法兰的技术内容（见表1)；
表2中增加了管口外圆弧半径r的尺寸（见表2）；
-
图1、表2中弯头高度尺寸符号由“L”改为“A”，表2中弯头高度尺寸由“108，116，
121，134，142，151，171，180，205，257，303，354，448”修订为“115，120，130， 145，145，160，200，235，210，255，310，355，450”，并对表3中弯头高度的允许偏差值进行了修订（见图1、表2、表3，2014年版的图1、表2、表3)；修订表2中要求，由“图1中的R值按GB/T12459的规定选取”修订为“图1中的R值按GB/T12459规定及A值选取”，增加了注2（见表2，2014年版的表2）；
-
一表2中增加了设计压力为1.6MPa规格管口的尺寸和参考质量（见表2)；一4.1中增加了“塘玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和
-
GB/T20801.5的要求”（见4.1)； -4.5中增加了对非压力管道无损检测的技术要求：“对于非压力管道，应按照NB/T47003.1 的规定进行无损检测。”［见4.5b)]； -4.6中增加了对非压力管道液压试验的技术要求：“对于非压力管道，应按照NB/T47003.1 的规定进行盛水试漏。”［见4.6b]；增加了4.7：“塘玻璃60°弯头的r值宜小于HG/T2143规定的r值。”（见4.7）； 5.1中增加了“塘玻璃压力管道出厂资料还应符合TSGD0001的要求”（见5.1）。
-
本标准由中国石油和化学工业联合会提出。 本标准由全国糖玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准起草单位：常熟市华懋化工设备有限公司、太仓新工玻璃有限公司、靖江方大精密成型
技术有限公司、江阴市化工设备厂、天华化工机械及自动化研究设计院有限公司、化学工业非金属材料和设备质量监督检验中心、常熟市南湖化工设备制造有限责任公司。
本标准主要起草人：秦丽明、沈永其、洪杰、未志华、徐国平、贺正文、桑临春、黄春冬。 本标准所代替标准的历次版本发布情况为：
HG/T2133—1991；HG/T2133—2009；HG/T2133—2014。
-
(19)
I HG/T2133—2021
玻璃60°弯头
1范围
本标准规定了塘玻璃60°弯头的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输和贮存。
本标准适用于设计压力不大于1.6MPa，设计温度一20℃～200℃的糖玻璃60°弯头。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804 一般公差未注公差的线性和角度尺寸公差 GB/T12459钢制对焊管件类型与参数 GB/T20801.5压力管道规范 工业管道 第5部分：检验与试验 GB25025塘玻璃设备技术条件 HG/T2105 掂玻璃设备活套法兰 HG/T2143塘玻璃设备管口 NB/T47003.1钢制焊接常压容器 TSGD0001 压力管道安全技术监察规程工业管道
3型式、基本参数及主要尺寸
3. 1 1塘玻璃60°弯头的型式、基本参数及主要尺寸按图1、表1和表2的规定。
(21)
1 HG/T2133—2021
2
.
D2
图1糖玻璃60°弯头结构型式图
表1 塘玻璃60°弯头的型式明细表
件号 1 2 3 按设计温度选取材料。
数量 2 1 2
标准编号 HG/T 2143 GB/T 12459 HG/T 2105
名 称管 口弯 头活套法兰
材 料符合GB25025 符合GB25025
(22) HG/T2133—2021
表2 塘玻璃60°弯头的主要尺寸 D。xS
A mm 115 120 130 145 145 160 200 235 210 255 310 355 450
D2 mm 68 78 88 102 122 138 158 188 212 268 320 370 482 490
参考质量
公称直径DN
r mm 10 10 10 12 12 12 12 12 12 15 15 15
kg 1. 1 1. 5 1. 8 2. 6 3. 5 4. 3 6. 4 8. 8 11. 9 19. 5 30. 4 42. 9 76. 0 93. 0
mm 25 32 40 50 65 80 100 125 150 200 250 300
mm 34X3.5 42×3.5 48X3.5 60×4 76X4 89 ×4 114×6 140×6 168×7 219×8 273×10 325×11
PN1. 0 PN1. 6
426X12
15
400 图1中的R值按GB/T12459规定及A值选取。 注1：图1中和表中的S指据玻璃前金属基体壁厚。 注2：表中的r值为最大选取值。
3. 2 标记及其示例
以符合HG/T2133、公称压力PN为1.0MPa、公称直径DN为50mm的塘玻璃60°弯头为例，其标记为：
玻璃60°弯头 HG/T2133PN1.0DN50
标记中各要素含义如下： PN1.0——公称压力为1.0MPa; DN50—公称直径为50mm。
A 要求 4.1 塘玻璃60°弯头的材料、设计、制造、检验和验收应符合GB25025的规定。塘玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和GB/T20801.5的要求。 4.2 加工面未注尺寸公差的公差等级按GB/T1804规定的m级，非加工面未注尺寸公差的公差等级按GB/T1804规定的c级。 4.3 塘玻璃60°弯头高度尺寸A的允许偏差按表3的规定，其他形位公差应符合GB25025的规定。
(23)
3 HG/T2133—2021
表3塘玻璃60°弯头高度尺寸A的允许偏差
单位为毫米 250~400 +2. 0 2. 0
DN 允许偏差
25~50 +2. 0 2. 0
65~100 +2. 0 2. 0
125~200 +2. 0 2. 0
4.4 塘玻璃60°弯头的角度偏差为士0.5° 4.5塘玻璃60°弯头焊接接头的无损检测应符合下列要求
a）对于压力管道，应按照GB/T20801.5的规定进行无损检测； b）对于非压力管道，应按照NB/T47003.1的规定进行无损检测。
4.6 6塘玻璃60°弯头液压试验应符合下列要求：
a）对于压力管道，应按照GB/T20801.5的规定进行液压试验； b）对于非压力管道，应按照NB/T47003.1的规定进行盛水试漏。
4.7 玻璃60°弯头的r值宜小于HG/T2143规定的r值。
5出厂文件、包装、运输和贮存
5.1产品出厂应附有装箱单、产品合格证和产品使用说明书，玻璃压力管道出厂资料还应符合 TSGD0001的要求。 5.2搬动和运输时禁止碰撞。 5.3 外露糖玻璃面用软物包扎牢固。 5.4产品应存放在室内，不允许露天存放或堆置。
(24)
