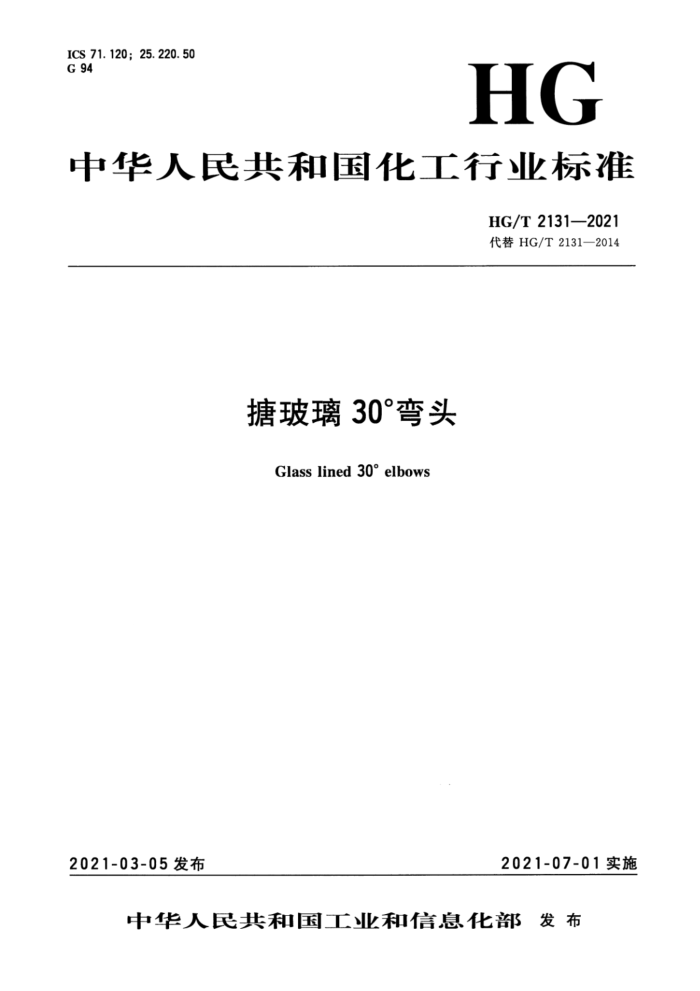

ICS 71.120; 25.220.50 G 94
HG
中华人民共和国化工行业标准
HG/T 2131—2021 代替HG/T2131—2014
塘玻璃30°弯头
Glass lined 30°elbows
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T 2131—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2131一2014《塘玻璃30°弯头》。与HG/T2131一2014相比，除编辑性修改
外主要技术变化如下：
一第1章“范围”中的适用设计压力由“不大于1.0MPa”修订为“不大于1.6MPa”（见第1
章，2014年版的第1章）；图1中增加了活套法兰示意图和管口外圆弧半径尺寸r（见图1)； -表1中增加了活套法兰的技术内容（见表1)；表2中增加了管口外圆弧半径r的尺寸（见表2)；
-
一图1、表2中弯头高度尺寸符号由“L”改为“A”，表2中弯头高度尺寸由“105，110， 110，115，120，130，144，150，170，200，230，270，325”修订为“105，110，115， 125，125，145，165，180，210，200，230，265，325”，并对表3中弯头高度允许偏差值进行了修订（见图1、表2、表3，2014年版的图1、表2、表3）；修订表2中要求，由“图1中的R值按GB/T12459的规定选取”修订为“图1中的R值按GB/T12459规定及A值选取”，增加了注2（见表2，2014年版的表2)；表2中增加了设计压力为1.6MPa规格管口的尺寸和参考质量（见表2)； -4.1中增加了“糖玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和 GB/T20801.5的要求”（见4.1)； 4.5中增加了对非压力管道无损检测的技术要求：“对于非压力管道，应按照NB/T47003.1 的规定进行无损检测。”【见4.5.b)]； 4.6中增加了对非压力管道液压试验的技术要求：“对于非压力管道，应按照NB/T47003.1 的规定进行盛水试漏。”［见4.6b]； -增加了4.7：“糖玻璃30°弯头的r值宜小于HG/T2143规定的r值。”（见4.7)； —5.1中增加了“玻璃压力管道出厂资料还应符合TSGD0001的要求”（见5.1)。 本标准由中国石油和化学工业联合会提出。 本标准由全国糖玻璃设备标准化技术委员会（SAC/TC72）归口。 本标准起草单位：太仓新工塘玻璃有限公司、靖江方大精密成型技术有限公司、常熟市华懋化工
-
-
设备有限公司、无锡市钱桥化工机械有限公司、化学工业非金属材料和设备质量监督检验中心、天华化工机械及自动化研究设计院有限公司。
本标准主要起草人：沈永其、周科、张海英、洪杰、秦丽明、贺正文、张旭、桑临春。 本标准所代替标准的历次版本发布情况为：
HG/T2131—1991；HG/T2131—2009；HG/T2131—2014。
(3)
I HG/T2131—2021
塘玻璃30°弯头
1范围
本标准规定了塘玻璃30°弯头的型式、基本参数、主要尺寸、要求、出厂文件、包装、运输和贮存。
本标准适用于设计压力不大于1.6MPa，设计温度一20℃～200℃的塘玻璃30°弯头。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一般公差未注公差的线性和角度尺寸公差 GB/T12459钢制对焊管件类型与参数 GB/T20801.5压力管道规范工业管道 第5部分：检验与试验 GB25025 5塘玻璃设备技术条件 HG/T2105 塘玻璃设备活套法兰 HG/T2143 塘玻璃设备管口 NB/T47003.1 钢制焊接常压容器 TSGD0001 压力管道安全技术监察规程 —工业管道
3型式、基本参数及主要尺寸
3. 1 1塘玻璃30°弯头的型式、基本参数及主要尺寸按图1、表1和表2的规定。
(5)
1 HG/T2131—2021
D,XS
K
30*
2
D
图1 塘玻璃30°弯头结构型式图表1 塘玻璃30°弯头的型式明细表
材 料符合GB25025 符合GB25025
件号 1 2 3 按设计温度选取材料。
名 称管 口弯 头活套法兰
数量 2 1 2
标准编号 HG/T 2143 GB/T 12459 HG/T 2105
(6) HG/T2131—2021
表 2 塘玻璃30°弯头的主要尺寸 D。xS
D2 mm 68 78 88 102 122 138 158 188 212 268 320 370 482 490
公称直径DN
A mm 105 110 115 125 125 145 165 180 210 200 230 265 325
参考质量 kg 1. 1 1. 4 1. 7 2. 5 3. 4 4. 1 5. 9 8. 2 10. 8 17. 2 26. 0 36. 0 63. 0 80. 0
r mm 10 10 10 12 12 12 12 12 12 15 15 15
mm 25 32 40 50 65 80 100 125 150 200 250 300
mm 34X3.5 42X3.5 48×3.5 60×4 76×4 89×4 114X6 140×6 168×7 219×8 273×10 325×11
PN1. 0 PN1. 6
400
426X12
15
图1中的R值按GB/T12459规定及A值选取。 注1：图1中和表中的S指塘玻璃前金属基体壁厚，注2：表中的r值为最大选取值。
3. 2 标记及其示例
以符合HG/T2131、公称压力PN为1.0MPa、公称直径DN为50mm的塘玻璃30°弯头为例，其标记为：
塘玻璃30°弯头 HG/T2131—PN1.0—DN50
标记中各要素含义如下： PN1.0— -公称压力为1.0MPa； DN50——公称直径为50mm。
4 要求
4.1 糖玻璃30°弯头的材料、设计、制造、检验和验收应符合GB25025的规定。糖玻璃压力管道的材料、设计、制造、检验和验收还应符合TSGD0001和GB/T20801.5的要求。 4. 2 2加工面未注尺寸公差的公差等级按GB/T1804规定的m级，非加工面未注尺寸公差的公差等级按GB/T1804规定的c级。 4. 3 塘玻璃30°弯头高度尺寸A的允许偏差按表3的规定，其他形位公差应符合GB25025的规定。
(7)
3 HG/T2131—2021
表3 3塘玻璃30°弯头高度尺寸A的允许偏差
单位为毫米 250~400 + 2. 0 2. 0
DN 允许偏差
25~50 +2. 0 2. 0
65~100 +2. 0 2. 0
125~200 +2. 0 2. 0
4. 4 塘玻璃30°弯头的角度偏差为士0.5°。 4. 5 塘玻璃30°弯头焊接接头的无损检测应符合下列要求：
a）对于压力管道，应按照GB/T20801.5的规定进行无损检测； b) 对于非压力管道，应按照NB/T47003.1的规定进行无损检测。
4.6 6塘玻璃30°弯头液压试验应符合下列要求：
a）对于压力管道，应按照GB/T20801.5的规定进行液压试验； b）对于非压力管道，应按照NB/T47003.1的规定进行盛水试漏。
4.7 塘玻璃30°弯头的r值宜小于HG/T2143规定的r值。
5 出厂文件、包装、运输和存
5.1产品出厂应附有装箱单、产品合格证和产品使用说明书，塘玻璃压力管道出厂资料还应符合 TSGD0001的要求。 5.2搬动和运输时禁止碰撞。 5. 3 外露塘玻璃面用软物包扎牢固。 5.4产品应存放在室内，不允许露天存放或堆置。
