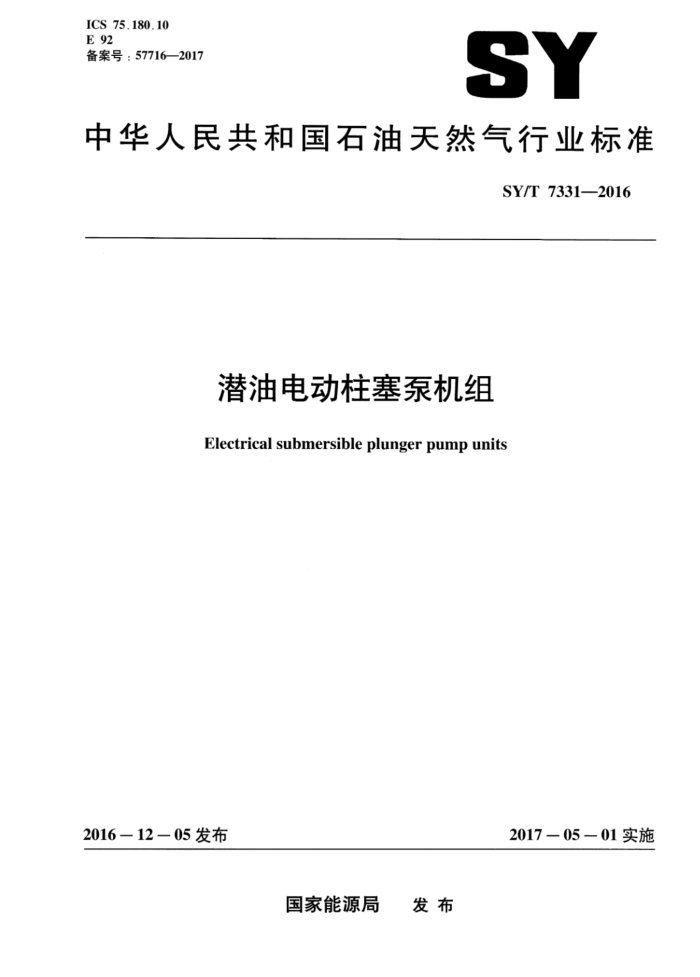

ICS 75.180.10 E 92 备案号：57716—2017
SY
中华人民共和国石油天然气行业标准
SY/T 7331—2016
潜油电动柱塞泵机组
Electrical submersible plunger pump units
2017-05-01实施
2016-12—05发布
国家能源局 发布 SY/T7331—2016
目 次
前言
一
范围 2 规范性引用文件
1
术语和定义型号表示方法技术要求
3
4
国
5 6 试验方法 7 检验规则 8
A
5
6
标识、“ 包装、运输和贮存参考文献
广
10 SY/T7331—2016
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：大庆油田有限责任公司采油工程研究院、沈阳新城石油机械制造有限公司、
哈尔滨索菲电气技术有限公司、吉林油田分公司油气工程研究院、胜利油田高原石油装备有限责任公司。
本标准主要起草人：王林、王凤山、孙良伟、孙延安、冯春国、牟维海、李建阁、王国庆、单红宇、张敏、陈明战、张乃元、王桂全、杜香芝、朱恒。
三 SY/T 7331—2016
潜油电动柱塞泵机组
1范围
本标准规定了潜油电动柱塞泵机组的型号表示方法，技术要求，试验方法，检验规则，标志、包装、运输和贮存。
本标准适用于油田用潜油电动柱塞泵机组的设计、制造、试验和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T4208外壳防护等级（IP代码） GB/T16750—2008潜油电泵机组 GB/T18607抽油泵及其组件规范
3术语和定义
下列术语和定义适用于本文件。
3.1
潜油直线电机submersiblelinearmotor ·种将电能直接转换成直线运动机械能，在井下驱动抽油泵往复工作的电机，由动子和定子
组成。 3.2
潜油电动柱塞泵机组electrical submersibleplungerpumpunits 由地面控制柜控制，通过电缆将电能传递到井下潜油直线电机，潜油直线电机做往复运动带动抽
油泵抽汲油井液体并举升到地面的抽油装置。潜油电动柱塞泵机组包括潜油直线电机、抽油泵、潜油电缆、控制柜。 3.3
额定同步速度rated.synchronousspeed 潜油直线电机在额定功率工作时动子运行速度。
3.4
额定推力ratedthrust 潜油直线电机在额定功率工作时沿动子轴向产生的举升力。
1 SY/T 7331—2016
3.5
冲程stroke 潜油直线电机工作时，动子任意一点上、下往复运动的最大位移。
3.6
冲次 pumping speed 潜油直线电机工作时，动子带动抽油泵柱塞每分钟往复运动的次数。
4型号表示方法 4.1潜油电动柱塞泵机组 4.1.1潜油电动柱塞泵机组常规安装示意图如图1所示。
/13
0
0
7 8 9 10
1
12
1—油管：2—泵吊装位置：3-泵；4—电缆；5—电缆卡子；6—筛管；7—防砂器：8—大小扁接头；9电机接箍；
10—电机吊装位置：11一电机；12-平衡筛管，13—控制柜
图1潜油电动柱塞泵机组安装示意图
2 SY/T7331—2016
4.3控制柜
控制柜型号表示方法如下：
QZK 口- 口
额定电流，单位为安（A) 额定电压，单位为伏（V) 冲次，单位为次每分钟（次/min）控制柜代号
示例：冲次为0.6，额定电流60A，额定电压660V的控制柜表示为：QZK0.6-660-60。
5技术要求
5.1 潜油直线电机
5.1.1 潜油直线电机主要技术参数见表2。
表2潜油直线电机技术参数
电机功率 kw 5
工作频率 Hz.
额定同步速度
额定推力 kN
电机效率
% 60 60 62 62 64 64 66 66 68 70 72 72
m/s
10 10 15 15 25 25 35 35 50 60 70 70
10 15 20 25 30 3.5 40 50 60 70 80
10
0.6
注：额定推力和电机效率均为工作频率为10Hz、额定同步速度为0.6m/s条件下测得的最低保证值。
5.1.2 工作频率应控制在8Hz～24Hz。 5.1.3 额定同步速度应为0.4m/s.～1.0m/s。 5.1.4 电机在频率15Hz下运行，空载电流不应大于10A。 5.1.5 电机在频率10Hz下运行，空载反电动势应为50%～90%额定电压值。 5.1.6 电机在额定功率下工作，在空气中自然冷却温升应小于100℃。 5.1.7 水压试验：电机承受30MPa，时间24h的水压试验，不应有渗漏和局部变形现象。 5.1.8 耐高温试验：电机在温度180℃环境下持续时间1h，绝缘电阻应大于1000MQ。 4 SY/T 7331—2016
5.2抽油泵
符合GB/T18607中的要求。 5.3潜油电缆
符合GB/T16750—2008中5.2.5的要求。 5.4控制柜 5.4.1地面环境条件：
a）环境温度：-40℃～50℃。 b）相对湿度：不应大于85%。
5.4.2控制性能：
a）控制电机频率应为8Hz～24Hz。 b）控制电机额定同步速度应为0.4m/s～1.0m/s。 c）控制电机工作冲次应为0.1次/min～10次/min。
5.4.3电气性能：
a）电源线接线端子与控制柜壳体之间绝缘电阻应大于25MQ。 b）控制柜应有接地装置和标志，接地电阻应小于0.1Q。 c）控制柜电器件通人1.2倍的工作电流后，应自动停机，并有提示信息。
5.4.4控制柜防护等级应符合GB4208中IP54级要求。
6试验方法 6.1 潜油直线电机 6.1.1同步速度按公式（1）计算：
V= 2f T
(1)
式中：
同步速度，单位为米每秒（m/s）：
广
f一频率，单位为赫兹（Hz）；
-极距，单位为米（m）。
6.1.2额定推力检验可按以下两种方法进行：
方法一：将机组下入模拟井中，对其加压后检验装置上压力表的示值，计算其推力值。 方法二：直接对电机施加负载，采用力传感器测量其推力值。
6.1.3电机功率在控制柜输出端用功率分析仪进行检验。 6.1.4电机效率用负载法检验。效率按公式（2）计算：
Pml ×100 Pmi
nm
(2)
式中： nm 效率，用百分数表示；
Pmi 电机输人功率，单位为千瓦（kW）； Pmu 一电机输出功率，单位为千瓦（kW）。
5
