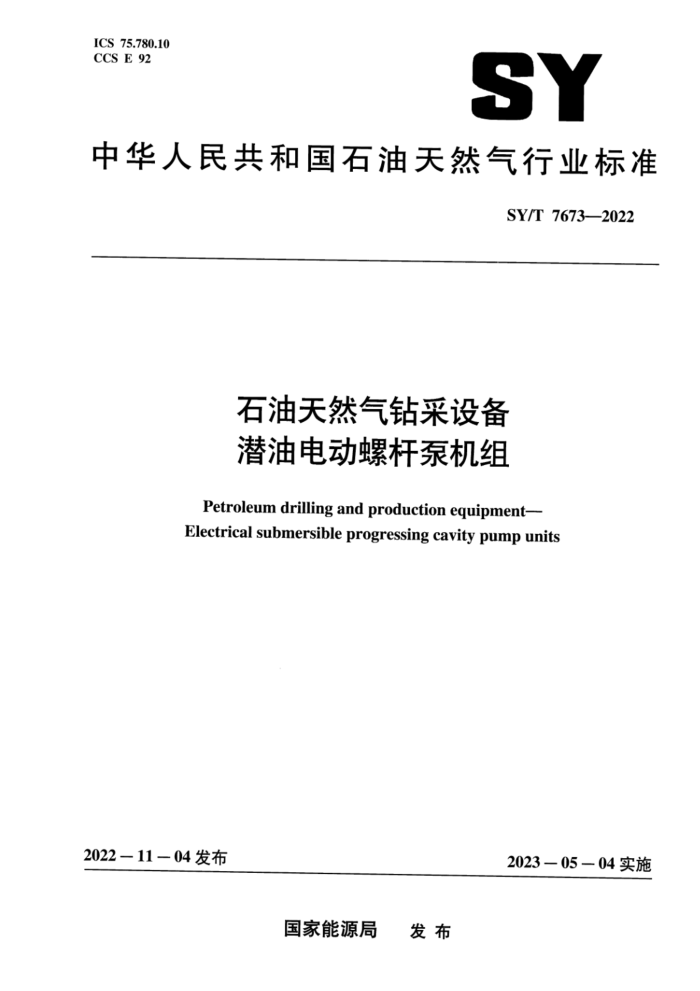

ICS 75.780.10 CCS E 92
SY
中华人民共和国石油天然气行业标准
SY/T 7673—2022
石油天然气钻采设备潜油电动螺杆泵机组
Petroleum drilling and production equipment- Electrical submersible progressing cavity pump units
2022—11-04发布
2023-05—04实施
国家能源局 发布 SY/T 7673-2022
次
目
m
前言
范围规范性引用文件
1.
2
3 术语和定义 4型号及基本参数 4.1 潜油电动螺杆泵机组 4.2 型号表示方法 4.3 机组基本参数
技术要求 5.1 机组要求 5.2 永磁同步电动机 5.3 三相异步电动机 5.4 井下传动总成 5.5 螺杆泵 5.6 控制柜试验方法 6.1 仪器、仪表的选择要求 6.2 机组效率测试 6.3 机组绝缘电阻测量 6.4 永磁同步电机 6.5 三相异步电动机 6.6 井下传动总成 6.7 螺杆泵 6.8 控制柜检验规则
5
6
广
一
7
V
7.1 检验判定规则 7.2 出厂检验及型式检验 7.3 出厂检验 7.4 型式检验 8 标识、 包装、运输和贮存 8.1 产品标识 8.2 包装
9
10 10
10
10 . 11 SY/T 7673—2022
8.3 运输 8.4 贮存参考文献··
... 11 .. 11 *- 12
..-
.. ....................
-
.0......0..................
II SY/T 7673—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本文件起草单位：中国石油天然气股份有限公司勘探开发研究院、大庆油田有限责任公司、山
东高原油气装备有限公司、中国石油天然气股份有限公司长庆油田分公司、新乡市夏烽电器有限公司、杭州乾景科技有限公司、中国石油渤海石油装备制造有限公司、胜利油田高原石油装备有限责任
公司。
本文件主要起草人：郝忠献、黄守志、张乃元、杨海涛、李益良、曹刚、葛利俊、金立川、明尔扬、熊健伟、潜凌、甘庆明、马千惠、李德印、康庆泽、张磊、勾国伟、薛鹏、冯晓辉、李鑫、杜香芝、朱新忠、岳修业、谭帅。
III SY/T 7673-2022
石油天然气钻采设备 潜油电动螺杆泵机组
1范围
本文件规定了潜油电动螺杆泵机组的型号及基本参数、技术要求、试验方法、检验规则及标识、 包装、运输和贮存。
本文件适用于油田用潜油电动螺杆泵机组的设计、试验和验收。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12668.1调速电气传动系统第1部分：一般要求低压直流调速电气传动系统额定值的规定
GB/T12668.2i 调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的规定
GB/T12668.3调速电气传动系统第3部分：电磁兼容性要求及其特定的试验方法 GB/T12668.4调速电气传动系统第4部分：一般要求交流电压1000V以上但不超过35kV
的交流调速电气传动系统额定值的规定
GB/T167502015潜油电泵机组 GB/T21411.1-2014石油天然气工业人工举升用螺杆泵系统第1部分：泵 GB/T37400.13重型机械通用技术条件第13部分：包装
3术语和定义
下列术语和定义适用于本文件。
3.1
井下传动总成downholetransmission assembly 一种连接潜油电机和螺杆泵的传动装置。 注：根据潜油电机类型不同通常分为两种结构。潜油电机为永磁同步电机的井下传动总成包括柔性轴、保护器等
部件，潜油电机为三相异步电机的井下传动总成包括柔性轴、保护器、减速器等部件。
4型号及基本参数 4.1潜油电动螺杆泵机组
潜油电动螺杆泵机组（简称机组）由潜油电机、井下传动总成、螺杆泵、控制柜等基本部件组成。 潜油电机为永磁同步电机或三相异步电机两种类型。潜油电动螺杆泵举升系统示意图如图1所示。
1 SY/T7673—2022
标引序号说明：
一油管；一接线盒：
一螺杆泵；一电缆： 6电缆护罩：
一井下数据采集装置： 2—潜油电机（永磁同步电机或三相异步电机）； 3—井下传动总成；
工
8- 9
宁
控制柜。
图1潜油电动螺杆泵举升系统示意图
2 SY/T 7673—2022
表3机组标称排量及额定扬程系列表
额定扬程 m
标称排量 m/d
500/800/1200/1500/1800/2000/2200/2500/2800/3000/3200/3600
1.6/2/3/4/5/6/7/9/10
500/700/800/1000/1200/1500/1800/2000/2300/2400/2500
12/15/17/20 注：排量和扬程用户根据自己需求选择。
表4机组适用井温代号表
适用最高井温
150 C
180 D
120 B:
90 A
℃ 温度代号
5 技术要求 5.1 机组要求 5.1.1适用于井下工作基本条件的机组，额定条件下机组效率应不小于35%。用户有特殊要求时，按照协议执行。
5.1.2 225℃时机组的绝缘电阻应大于500MQ，在其他温度下测得的绝缘电阻应按表5进行转换判定。
表5绝缘电阻在热状态时或温升试验后的温度系数
温度 ℃ >100 100 90 80 70 60 50 40 30 25 20 10 0
温度系数按协议 188
94 47 23.5 11.8 5.6 2.8 1.4 1 0.76 0.395 0.183
注：将在一定温度下测得的绝缘电阻乘温度系数，可得到25℃时相应的绝缘电阻值，根据此绝缘电阻值再进行
判定。
