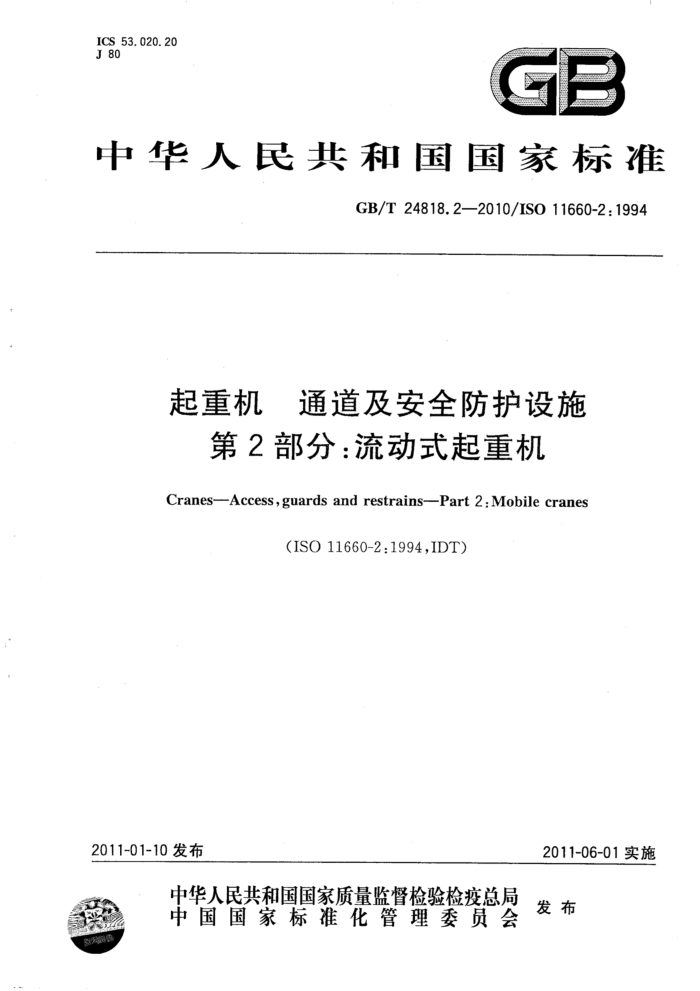

ICS 53.020.20 J 80
GB
中华人民共和国国家标准
GB/T24818.2—2010/IS011660-2:1994
起重机 通道及安全防护设施
第2部分：流动式起重机
Cranes-Access, guards and restrains-Part 2 : Mobile cranes
（ISO11660-2:1994,IDT)
2011-01-10发布
2011-06-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T24818.2—2010/ISO11660-2:1994
前言
GB/T24818《起重机通道及安全防护设施》分为4个部分：
第1部分：总则；第2部分：流动式起重机；一第3部分：塔式起重机；第5部分：桥式和门式起重机。 本部分为GB/T24818的第2部分。 本部分等同采用ISO11660-2：1994《起重机通道及安全防护设施 第2部分：流动式起重机》（英
文版）。
本部分等同翻译ISO11660-2：1994。 为便于使用，本部分做了下列编辑性修改： a) “ISO11660的本部分”一词改为"GB/T24818的本部分”； b) 删除ISO11660-2：1994的前言； c) 用小数点“”代替作为小数点的逗号“，”； d) 对于ISO11660-2：1994引用的及参考文献中的国际标准，用已被采用为我国的标准代替对应
的国际标准；规范性引用文件中ISO4306-2：《起重机术语第2部分：流动式起重机》和ISO11660-1： 《起重机通道及安全防护设施第1部分：总则》现在均有了新的版本，它们分别为1994版和2008版，因此在转化IS011660-2时均引用其最新的版本；
e)
f) 根据GB/T1.1要求，将图和表中的字母用脚标以示区分其不同的含义； g) 将4.12中护栏高度调整为1100mm，与正文中的表3致； h）将“附录B(资料性附录)参考资料”直接写为“参考文献”。 本部分的附录A为资料性附录。 本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。 本部分起草单位：徐工集团徐州重型机械有限公司、长沙中联重工科技发展股份有限公司。 本部分主要起草人：徐周、张正德、杨武。
I GB/T24818.2--2010/ISO11660-2:1994
起重机通道及安全防护设施
第2部分：流动式起重机
1范围
GB/T24818的本部分规定了流动式起重机上的阶梯、楼梯、梯子、走道、平台、扶手、把手、护栏、进出司机室的出人口、检查或维护用平台的技术要求。同时还提出对安全防护设施的要求。
本部分还与GB/T17299和GB/T17300保持了协调性。装有塔身的流动式起重机还应考虑与 GB/T24818.3的协调性。
本部分适用于GB/T6974.2定义的流动式起重机。
‘2·规范性引用文件
下列文件中的条款通过GB/T24818的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6974.2起重机术语第2部分：流动式起重机（GB/T6974.2--2010ISO4306-2：1994， IDT)
GB/T24818.1 起重机 通道及安全防护设施 第1部分：总则（GB/T24818.1--2009， ISO11660-1:2008,IDT) 3总则
本部分给出了单人不携带物品使用流动式起重机通道装置（即无其他工作人员在该通道上时）的要求，并以GB/T8420中第95百分位～第5百分位的人体尺寸为依据。
对于某些类型的流动式起重机，本部分提出的要求可以做一些修改或变动。 4术语和定义
下列术语和定义适用于本部分。
4. 1
通道装置accesssystem 包括进出司机室的出入口、检查或维护所用平台及其到地面之间的通道。 基本通道供日常使用，备用通道供紧急情况下基本通道不能用时使用。
4. 2
臂架走道jibwalkway 主要用于长臂架（如拉铲起重机）的走道。其臂架水平倾斜度为20°以下。
4. 3
臂架高架平台jibskywalkplatform 基础臂节上的维护平台。
4. 4
可控制的下降装置 controlleddescentdevice 作为备用通道的一部分，可以在无动力的情况下以固定速度自动运下人员的装置。
1 GB/T24818.2--2010/IS011660-2:1994
4. 5
出入口enclosureopening 通道装置用，足以让一人通行的开口。
4.5.1
基本出入口primaryopening 正常情况下的通道开口。
4.5.2
备用出入口alternativeopening 出现紧急情况，基本出入口不能使用时的开口。
4.5.3
检修出入口serviceopening 维护、检修或检查时使用的开口。
4.6
踢脚板footbarrier 防止脚从平台或走道边缘滑落的装置。
4.7
护栏guardrail 沿走道或平台开放边设置的防止人员跌落的装置。
4. 8
扶手和把手handrailandhandhold 通道装置中可用手持续移动抓握和用单手抓握，支撑身体并保持平衡的构件。
4. 9
梯子ladder 通道装置或通道装置的一部分，与水平面的夹角大于50°但不大于90°，由能搁置单脚或双脚的若
干等距踏板(杆)组成。 4.9.1
竖梯 vertical ladder 与水平面的夹角大于75°的梯子。
4.9.2
斜梯inclinedladder 与水平面的夹角大于50°但不大于75°的梯子。
4.9.3
直梯 rung ladder 由侧杆和踏杆组成、能搁置双脚的梯子，推荐用于水平面的夹角超过75°的通道处。
4.9.4
阶梯steppedladder 由侧杆和踏板组成，能搁置双脚的梯子，推荐用于水平面的夹角大于65°的通道处。
4.10
限制跌落装置ladderfall-limitingdevice 最大限度减小或限制人员从梯子上跌落的各种装置。
4. 11
操作平台 operator'splatform 操作人员控制流动式起重机行走和各种动作的区域。
2 GB/T24818.2—2010/IS011660-2:1994
4. 12
过道passageway 双侧带护栏的走道，在人员直立通过时护栏的垂直高度至少为1100mm，爬行时其高度至少为
300mm。 4. 13
平台platform 支撑从事操作、维护、检查或修理工作人员的水平面。
4.14
坡道ramp 与水平面的夹角不大于20°、无踏板（杆)的通道装置或通道装置的一部分，但带有防滑条或作了其
他增加摩擦力的表面处理。 4.15
防滑条cleat 增加走道或坡道表面摩擦力的物件。
4.16
休息平台restplatform 驻脚台landing 与梯子相连、供人员休息或驻足的平台。
4.17
踏板（杆）间距riserheight 两个连续踏板或踏杆之间的高度，从一个踏板或踏杆的踏面到下一个踏面的垂直距离。
4.18
踏杆rung 搁置单脚或双脚的杆件，通常安装在竖梯上或供单脚踏用。
4. 19
楼梯stairway 与水平面的夹角大于33.7°，但不超过67°的通道装置或通道装置的一部分，由4级或4级以上踏板
组成。 4.20
踏板step 搁置单脚或双脚的构件，作为梯子或楼梯的一部分，或独立安装（设置）。
4.21
级距stridedistance 从一个踏板前缘到相邻踏板前缘的水平距离。
4.22
三点支撑threepointsupport 通道装置的一种结构形式，供单人同时使用双手和单脚或双脚和单手在流动式起重机上上下或移动。
4.23
踏板深度treaddepth 踏板前、后缘的水平距离。
4. 24
走道walkway 通道装置的一部分，在流动式起重机上各部位之间，可供人员直立行走或爬行。
3 GB/T24818.22010/IS011660-2:1994
7.6踏面不应作把手使用。 7.7踏板（杆)的设计应考虑最大限度地减少鞋底沾带的碎屑、泥块聚集在踏步上。履带作为踏板使用时则不必满足这个要求。 7.8踏板(杆)设计应注重实用性，使用者在下行时应有自然落脚处，或在使用者下行时踏板(杆)应清晰可见。
注：踏板（杆）的自然落脚并不能保证使用者的安全可靠，只有熟悉通道装置才能保证可靠性。
7.9不推荐安装活动式台阶。如需使用，当在从地面算起第一个非摆动踏板（杆)的前外缘集中作用一个1000N的水平力时，踏板（杆)的任意平面的移动距离不应超过80mm。距地面最近的踏板（杆)可以是摆动的。
单位为毫米
台面
T7
LFu 楼梯
直梯
阶梯
图1阶梯、梯子和楼梯 GB/T24818.2—2010/ISO11660-2:1994
表1阶梯、梯子和楼梯的尺寸
尺寸/mm
符号 A B;
说 明
最小
最大 600 400 250
地面或平台上第一级踏板(杆)高度
直梯阶梯、楼梯等梯子楼梯
230 180 160 320 320 19 150 240* 150 130
踏板(杆)间距
单脚双脚
C
踏板(杆)宽度
Di 踏杆一直径或宽度 E
40
内踏板净空高度
Fu 踏板深度（阶梯、楼梯等） F12
400
脚趾间隙(直梯后部空间) 级距
G H; 梯子的顶部踏杆面到平台的距离 I:
270 150
2 000
走道踏板上方的净空高度
Ji 踏板布置（楼梯）（2B十G）
630
踏板(杆)距最近承载面边缘的距离
300
R &见9.3，具有脚趾间时，可减小到130mm。 bJ，项给出的等式总是适用的。
梯子
8
8.1 梯子踏板（杆）应满足第7章的规定。 8.2距地面5m以上直梯应安装限制跌落装置，被动型的比较可取。这种装置不应要求使用者在上下梯子时频繁地操作。 8.2.1如果使用限制跌落装置，则梯子护圈或同类装置的底部距地面或平台的高度最高为3m。 8.2.2直梯护圈内表面距踏杆不应超过700mm，且其内部宽度不应超过700mm。 8.3在垂直攀登时，至少每隔10m应设置一个休息平台。 8.4 垂直高度大于3m的盘旋式或螺旋式梯子，应在开放的一侧设置护栏。 楼梯
9
9.1 楼梯应至少装有单把手。 9.2 垂直高度大于3m的楼梯应在开放的一侧或两侧设置护栏。 9.3 楼梯上的踏板深度应等于或大于踏板间距。连续的踏板间距和连续的踏板深度应为相同尺寸。 9.4 楼梯踏板应符合第7章的规定。 10 扶手和把手 10.1扶手和把手的尺寸应符合图2和表2的规定。 10.2扶手和把手应设在通道装置适当位置，为走动的人员保持平衡提供连续的支撑。 10.3理想的扶手和把手的截面是圆形。带圆角的正方形或长方形截面也是允许的 10.4 任何扶手或把手的支撑段以外的手握表面的末端应有形状变化，以防止手从端部滑脱。 10.5梯子上的扶手首选把手，把手的间距应与踏板（杆）的间距相对应。 6
