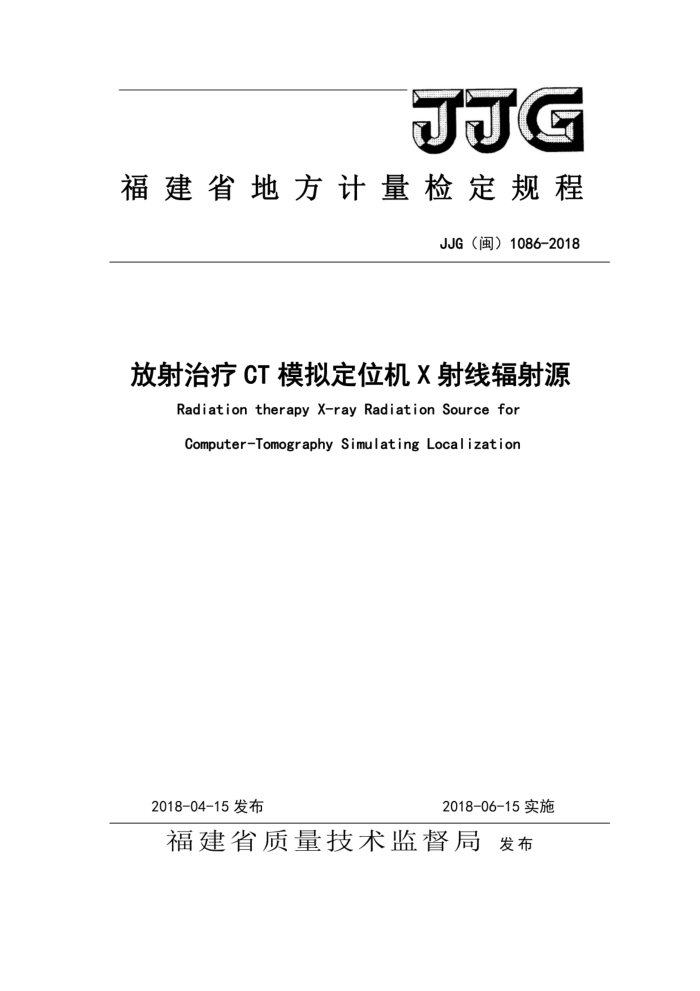

JJG
福建省地方计量检定规程
JJG（闽）1086-2018
放射治疗CT模拟定位机X射线辐射源
Radiation therapy X-ray Radiation Source for Computer-Tomography Simulating Localizatior
2018-04-15发布
2018-06-15实施
福建省质量技术监督局 发布 JJG（闽）1086—2018
放射治疗CT模拟定位机 X射线辐射源检定规程 Verification Regulation of Radiation therapy X-ray Radiation Sourcefor Computer-Tomography Simulating Localization
JJG（闽）1086--2018
归口单位：福建省质量技术监督局起草单位：福建省计量科学研究院参加起草单位：南京军区福州总医院
福建省肿瘤医院
本规程委托福建省计量科学研究院负责解释 J8（闻）1086-2018
本规程主要起草人：
董 旭（福建省计量科学研究院）郑 炜（福建省计量科学研究院）李 杰（福建省计量科学研究院）
参加起草人：
马继民（南京军区福州总医院）赖国静（福建省肿瘤医院）夏阳（福建省计量科学研究院）颜耀智（福建省计量科学研究院） JUG（闽）1086--2018
月录
范围 2 引用文献 3 术语和计量单位 4 概述 5 计量性能要求 6 通用技术要求。
(1) (1) (1) (4) (4) 0 (6) (6) 。(7) (7) （8) (8) (10) (11) (11) 。 (11) (11) °(11) (12) (12) 2(12) °(13) 00 9 (14) 0 (16)
1
计量器具控制。 8 检定项目和检定方法 8.1检定项目 8.2检定方法 8.2.1剂量指数。 8.2.2均匀性 8.2.3噪声水平 8.2.4图像之间的一致性 8.2.5CT1 值 8.2.6层厚 8.2.7空间分辨力（率） 8.2.8低密度分辨力（率） 8.2.9扫描床 8.2.10激光定位系统。 0 检定结果的处理和检定周期附录A原始记录格式。 附录B检定证书背面格式附录C检测螺旋CT模体的示意图
7
(17) JJG（闽）1086--2018
放射治疗CT模拟定位机X射线辐射源检定规程
1范围
本规程适用于放射治疗CT模拟定位机X射线辐射源（以下简称CT定位机）的首次检定、后续检定和使用中的检查。
2引用文献
2
本检定规程引用下列文件： JJG1026医用诊断螺旋计算机断层摄影装置（CT）X射线辐射源 JJG1028-2007放射治疗模拟定位X射线辐射源 JF1035-2006电离辐射计量术语及定义 GB/T10149医用X射线设备术语和符号 AAPMRPT_83CT放射治疗模拟定位机和CT模拟定位过程的质量保证
(Qualityassurancefor computed-tomographysimulatorsand thecomputed tomography-simulation process)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。
3术语和计量单位 3.1术语 3.1.1剂量指数doseindex 3.1.1.1CT剂量指数100（CTDI100）
对一个单次轴向扫描产生的沿着体层平面垂直线剂量分布从-50毫米到十50 毫米的积分除以体层切片数N和标称体层切片厚度T的乘积。
对于N×T小于40mm的射束宽度：
+50mm D(z)
(1)
CTDI00 =
NxT
50ml
对于N×T大于40mm的射束宽度：（测量过程中除限束器设置外其余所有 CT定位机运行条件均保持相同）
+50mmDRef(z) dzX CTDI freeair,NxT
(2) 1
CTDI100= J-50mm(NxT)Ref CTDIfreeair,Ref JJG（闽）1086--2018
式中：D（z）一一沿着体层平面垂直线z轴的剂量分布（以z=0为中心），这个剂量分布是在聚甲基丙烯酸甲酯（PMMA，有机玻璃）模体中测量的但是按照空气吸收剂量测得的；
NX射线源在单次轴向扫描中产生的体层切片数； T一标称体层切片厚度；
(N×T)Ref——是选定的N×T为20mm或可以选择的小于20mm的N×T最大值；
DRef(z)一是射束宽度为(N×T)Ref的单次轴向扫描中沿垂直于体层平面的直线z的剂量分布，这个剂量虽然是在聚甲基丙烯酸甲酯（PMMA，有机玻璃）模体中测量的但是是作为空气吸收剂量给出的；
CTDIfreeair,NxT——是对于某个特定的射束宽度N× T的CTDIfreeair; CTDIfreeair,Ref 是对于某个特定的射束宽度(N×T)Ref的CTDIfreeair。 注：采用轴向扫描测量。 1虽然CTDI1oe源自空气吸收剂量，但实际上，评价用PMMA剂量体模测得的空气吸收剂量与用一个电离室从体模中测得的空气比释动能相当接近。 2这个定义假设剂量分布曲线以z=0为中心。 3典型的轴向扫描X射线源旋转360度。 4当体层切片有重叠时，例如，在具有“z向飞焦点”功能的CT机上，积分式中的分母应有沿Z向的有重叠的体层切片的总标称宽度确定。例如，如果重叠比例为50%，那么分母应替换为0.5×N×T； 5z轴典型设定为旋转轴；
6CTDI100设计的考虑是包含尽可能多的散射线。 3.1.1.2加权CT剂量指数100（CTDIw）加权CTDI100（CTDIw）定义为
CTDIw= 1 CTDI100 (中心) + +2 CTDI100（周动）式中：CTDI100（中心）－检测物体中心的CTDI100测量值；
(3)
3
3
CTDI100（周边）－检测物体周边的CTDI100测量平均值。
3.1.1.3容积CT剂量指数CTDIvol
轴向扫描方式下，CTDIvol如下定义：
2 JJG（闽）1086--2018
N.T Ad
CTDIwol=
CTDI
(4)
其中： N X射线管在某一单次旋转时产生的体层切片数； T- 标称体层切片厚度； Ad相邻扫描之间患者支架在z方向运行的距离； CTDIW 是加权CTDI100
在螺旋扫描方式下：
CTDI
CTDIvo!= CT螺距因子
(5)
CT螺距因子定义为：
CT螺距因子二 Ad
N.T
(6)
3.1.2CT值 CTnumber
用来反映图像上每个像素区域代表的X射线衰减的平均数值。所测得的某种物质的衰减值用式（7）可转换为该物质的CT值：
队物质一科水 CT=
(7)
x1000
水
式中：u一线性衰减系数。 水的CT值是0HU，空气的CT值为-1000HU。 注：CT值通常以霍斯菲尔德（HU）表示。 3.1.3定位positioning 在放射治疗计划设计中，采用X射线影像技术确定和标记治疗靶区的过程。
3.1.4CT模拟定位CTSimulatingLocalization
通过CT扫描和图像的三维重建技术获得患者的影像资料，通过影像资料能够在三维空间显示肿瘤范围及其周围的正常组织，以便于确定后续放射治疗的具体位置。 3.2计量单位 3.2.1吸收剂量的单位及符号
计量单位：戈[瑞]；单位符号：Gy
3 JJG（闽）1086--2018
3.2.2空间分辨力的单位及符号计量单位：线对每厘米，单位符号：Lp/cm
3.2.3长度单位及符号
计量单位：毫米，单位符号：mm
4概述
CT定位机通常由平面扫描床、CT扫描仪、激光定位系统以及专用工作站等部分组成。是利用CT扫描和图像的三维重建技术获得惠者的影像资料，通过影像资料能够在三维空间显示肿瘤范围及其周围的正常组织，以便于精确确定肿瘤立体形状、位置，以及后续放射治疗的靶区剂量及放疗方案等。
5计量性能要求
5.1剂量指数
CT定位机扫描测量时，用轴向扫描测量加权剂量指数（CTDIw），通过容积剂量指数（CTDIvol）计算公式得到CT定位机的剂量指数，即：CTDIvol
剂量指数的准确性用容积剂量指数（CTDIvol）表示，即：厂家给出的CT定位机容积CT剂量指数（CTDIvol）与实际测量值变化范围
在±20%以内。 5.2均匀性
剂量指数（CTDI100(中心)）不大于40mGy时，均匀性应符合以下5.2.1和5.2.2 要求。 5.2.1新安装的CT定位机，模体中心感兴趣区域平均CT值与周边每个感兴趣区域平均CT值之差的绝对值不应超过4HU；运行的CT定位机，模体中心感兴趣区域平均CT值与周边每个感兴趣区域平均CT值之差的绝对值不应超过5HU。 5.2.2新安装的CT定位机扫描装置，均匀性与随机文件规定的标称值的偏差不应超过±4HU；运行的CT定位机，均匀性与随机文件规定的标称值的偏差不应超过±5HU。 5.3噪声水平 5.3.1用直径为20cm的圆柱模体，头部条件状况下，剂量指数（CTDI100（中心））不大于40mGy时，扫描层厚为10mm，噪声水平应不大于0.35%。
