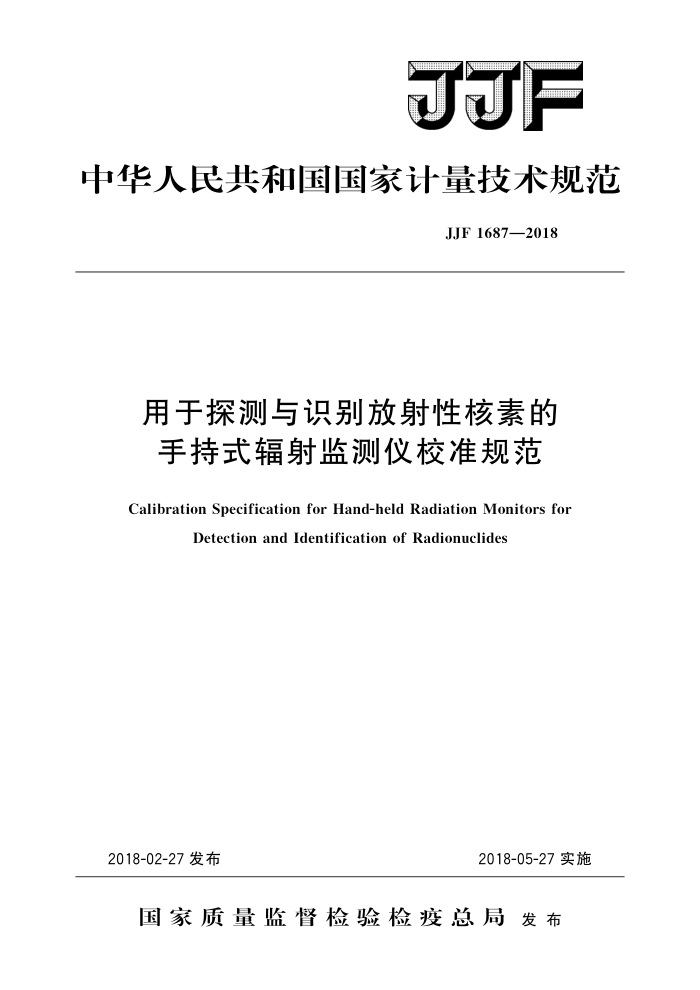

JJF
中华人民共和国国家计量技术规范
JJF1687—2018
用于探测与识别放射性核素的手持式辐射监测仪校准规范
Calibration Specification for Hand-held Radiation Monitors for
DetectionandIdentification of Radionuclides
2018-05-27实施
2018-02-27发布
国家质量监督检验检疫总局发布 JJF1687—2018
用于探测与识别放射性核素的手持式辐射监测仪校准规范
JJF 1687—2018
Calibration Specification for Hand-held Radiation Monitors for Detection and
Identification of Radionuclides
归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院
中国计量科学研究院
新疆维吾尔自治区计量科学研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1687—2018
本规范起草人：
何林锋（上海市计量测试技术研究院）唐方东 (上海市计量测试技术研究院) 梁珺成（中国计量科学研究院）亢锐（新疆维吾尔自治区计量科学研究院）赵超 (上海市计量测试技术研究院) JJF1687—2018
目 录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (4) (4)
范围 2引用文件. 3术语和计量单位· 3.1术语.· 3.2计量单位· 4
1
概述计量特性·
5
5.1 核素识别率· 5. 2 相对固有误差 5.3 重复性. 5. 4 中子指示· 6 校准条件 6.1 环境条件 6.2 测量标准· 7 校准项目和校准方法 7. 1 核素识别· 7. 2 响应 7. 3 相对固有误差 7. 4 重复性 7. 5 中子指示。 8
校准结果表达· 9 复校时间间隔.. 附录A用于探测与识别放射性核素的手持式辐射监测仪校准记录推荐格式.（5）附录B用于探测与识别放射性核素的手持式辐射监测仪校准证书内页内容...·（7）附录 C 对137Cs参考辐射的响应校准因子测量结果的不确定度评定示例……．（8）
- JJF1687—2018
引言
本规范依照JJF1071一2010《国家计量校准规范编写规则》起草。 本规范的编制主要参考GB/T31837一2015《用于探测、报警与识别放射性材料的
手持式辐射监测仪》、JJG393一2003《辐射防护用X、辐射剂量当量（率）仪和监测仪》和IEC62327：2006《辐射防护仪器用于探测与鉴定放射性核素和指示光子辐射的环境剂量当量率的手持测量仪器》等技术法规、标准
本规范为首次发布。
I JJF1687—2018
用于探测与识别放射性核素的手持式辐射监测仪校准规范
1范围
本规范适用于具有识别放射性核素和指示辐射周围剂量当量率功能的手持式仪器的校准，也适用于具有中子探测功能的核素识别仪器的校准。
本规范不适用于高纯锗谱仪的校准。
2 引用文件
本规范引用下列文件： JJF1001一2011通用计量术语及定义 GB/T4960.6一2008核科学技术术语第6部分：核仪器仪表 GB/T31837一2015用于探测、报警与识别放射性材料的手持式辐射监测仪 IEC62327：2006辐射防护仪器用于探测与识别放射性核素和指示光子辐射周
围剂量当量率的手持式仪器（Radiation protection instrumentation-Hand-held instruments for the detection and identification of radionuclides and for the indication of ambient dose equiv alentratefrom photon radiation)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1术语
JJF1001一2011、GB/T4960.6一2008界定的及以下术语和定义适用于本规范。 3.1.1核素识别率identificationrateof radionuclides
仪器对放射性核素的辨别能力。
3.1.2相对固有误差relativeintrinsicerron
在标准试验条件下，受到137Cs参考辐射照射时，设备或装置响应的相对误差。 3.2计量单位 3.2.1［放射性］活度：贝可［勒尔]；符号：Bq。 3.2.2周围剂量当量率：希沃特每小时；符号：Sv·h-1 4概述
用于探测与识别放射性核素的手持式辐射监测仪（以下简称核素识别仪）由探测器、多道分析器、识别软件、放射性核素库、数据处理与显示系统等组成。辐射探测器通常采用NaI、CsI、LaBr:等探测器。
主要应用于海关、出入境检验检疫、环保、核电、医疗卫生、资源回收等场所中可能存在的放射性物质、放射性污染的探测与核素鉴别。
1 JJF1687—2018
5计量特性
5.1核素识别率 5.1.1单一放射性核素的识别率
标准试验条件下，核素识别仪能识别单一放射性核素，识别率P不低于90%。
5.1.2混合放射性核素的识别率
标准试验条件下，核素识别仪对于混合放射性核素具有识别能力，识别率P不低于90%。 5.2相对固有误差
标准试验条件下，周围剂量当量率在（2×10-6～1×10-4）Sv·h-1范围内，核素识别仪对来自137Cs参考辐射响应的相对固有误差不超过±30%。 5.3重复性
标准试验条件下，核素识别仪的剂量当量率测量重复性V不大于15%。 5.4中子指示
带有中子探测器的核素识别仪受到中子照射时应指示中子的存在并触发报警。 注：以上指标不用于合格性判别，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（15～25）℃。 6.1.2相对湿度：不大于85%。 6.1.3校准时实验室内不应有影响仪器正常工作的振动和电磁场干扰。 6.2测量标准 6.2.1放射性参考源
用于核素识别测量的放射性参考源推荐核素：241Am、60Co、137Cs、226Ra、232Th、133Ba 等，活度范围：（104～10"）Bq。 6.2.2137Cs参考辐射
周围剂量当量率范围：（1×10-6～1×10-4）Sv·h-1，扩展不确定度不超过10% (k=2)。 6.2.3中子参考源
用于中子指示的参考源推荐252Cf或Am-Be中子源，中子强度不低于3×103s-1。 7校准项目和校准方法 7.1核素识别 7.1.1单一放射性核素的识别
将241Am、6°Co、137CsY放射性参考源按下列方式进行分类处理：
-3mm钢屏蔽：241Am；
一
—5mm钢屏蔽：60Co、137Cs。
2 JJF1687—2018
用一个独立的辐射测量装置（例如：辐射周围剂量当量仪）测量每个未屏蔽或经屏蔽的Y放射性参考源在探测器位置处产生的周围剂量当量率，应高于本底0.5（土 30%）μSv·h-1。
将核素识别仪开机自检达到稳定状态，然后分别对每个未屏蔽或经屏蔽的放射性核素进行能谱测量，测量时调节仪器与参考源之间的距离，使仪器能够正常采集能谱数据。完毕后，查看核素识别仪对每个确定核素的识别能力，对未屏蔽和经屏蔽的核素测量及识别时间分别控制在1min和2min以内，对每种放射性核素，进行20次试验，按核素识别仪能正确识别出该种放射性核素的次数与试验总次数之比计算其识别概率。 7.1.2混合放射性核素的识别
将137Cs、226Ra放射性参考源按下列方式进行组合（未屏蔽）：
_137 Cs + 226 Ra; 按7.1.1方式测量每种未屏蔽的放射性参考源在探测器位置处产生的周围剂量当
量率，应高于本底0.5uSv·h-1（士30%）。
按7.1.1方式对未屏蔽混合核素采谱，查看核素识别仪对每组确定核素的识别能力，核素测量及识别时间控制在1min以内，对每组放射性核素进行30次试验，按核素识别仪能正确识别出该组放射性核素的次数与试验总次数之比计算其识别概率。 7.2响应
开启被校核素识别仪预热至稳定，读取本底值，连续读数至少5次，取平均值。 在137Cs参考辐射场中，周围剂量当量率为（2×10-6～1×10-4）Sv·h-1的范围
内均匀选择5个校准测量点，用被校仪器测量每个校准点周围剂量当量率，连续重复测量10次，取平均值。核素识别仪对137Cs参考辐射的响应按式（1）计算。
H:-H
R; =
(1)
H :t
式中： Hit—一第i个校准点周围剂量当量率约定值，Sv·h-1； H;——第i个校准点被校仪器示值平均值，Sv·h-1； Hb——被校仪器剂量当量率本底平均值，Sv·h-1； R：一一第i个校准点被校仪器对137Cs参考辐射的响应，无量纲。 本项校准结果也可以用校准因子C表示，按式（2）计算。
H it H;-Hb
(2)
Cf=
7.3相对固有误差
由7.2“响应”测量结果，按式（3）计算每个校准点的相对误差。
(3)
I;=(R; -1)×100%
式中： I；被校仪器在第i个校准点的相对误差，%。 取各校准点中相对误差绝对值最大的那一点的相对误差作为核素识别仪的相对固有
误差，用I表示。
3
