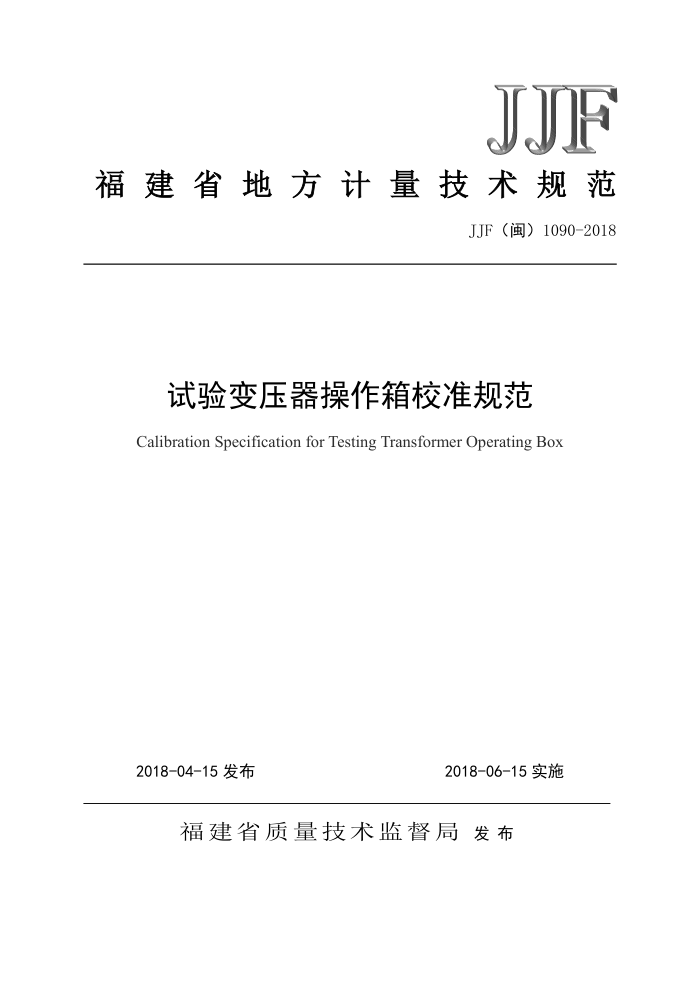

福建省地方计量技术规范
JJF（闽）1090-2018
试验变压器操作箱校准规范 Calibration Specification for Testing Transformer Operating Box
2018-04-15发布
2018-06-15实施
福建省质量技术监督局发布 JJF (闽)1090-2018
试验变压器操作箱校准规范 Calibration Specification for Testing Transformer Operating Box
JJF（闽）1090--2018
27
归口单位：福建省质量技术监督局
起草单位：福建省计量科学研究院
本规范委托福建省计量科学研究院负责解释 JF (闽)1090-2018
本规范主要起草人：
刘旗峰（福建省计量科学研究院）
参加起草人：
杨爱军（福建省计量科学研究院）吕丹（福建省计量科学研究院）林勇（福建省计量科学研究院）
林艳红（福建省计量科学研究院）
巫荣火（厦门中唐电气有限公司) 黄志煌（福建省计量科学研究院） JJF (闽)1090-2018
目 录
引言 1 范围， 2 引用文件 3 概述 4 计量特性 4.1输出电压基本误差 4.2电流基本误差 4.3输出电压持续（保持）时间测量基本误差 5校准条件 5.1环境条件 5.2测量标准及其它设备， 6校准项目和校准方法. 6.1校准项目， 6.2校准方法. 7 校准结果 7.1校准原始记录及证书的格式. 7.2数据修约. 7.3校准记录 8 复校时间间隔
(II) .. (1) (1) . (1) .. (1) . (1) . (2) ....(2) . (3) . (3) ... (.3) . (3)
. (3) ... .3) .. (5) ...(5) ...(5) ...(5)
(6) JF (闽)1090-2018
引 言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011 《通用
计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》等基础性系列规范进
行编制。
本规范为首次制定
II JJF (闽)1090-2018
试验变压器操作箱校准规范
1范围
本规范适用于与高压试验变压器配套使用，用于检测各种高压电气设备、电气元件、 绝缘材料绝缘强度试验的操作箱，不适用于其它用途操作箱的校准。
2引用文件
本规范引用下列文件： JJF795耐电压测试仪检定规程 GB/T7676.1直接作用模拟指示电测量仪表及其附件 GB/T13978数字多用表凡是注日期的引用文件，仅注日期的版本适用于该规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3概述
试验变压器操作箱是由接触式调压器及控制、保护、测量、信号电路组成。它是通过输入220V或380V工频电源，调节调压器，以获得所需电压输出值。同时操作箱内装有输出电压表、电流表、过流保护电路和接地端子。
试验变压器操作箱输出电压的计算公式：
U,= U.
(1)
K
式中： Ux一被测电压值； U。一操作箱的电压示值； K一试验变压器的电压变比；
4计量特性
4.1输出电压基本误差
试验变压器操作箱输出电压基本误差用下式表示：
U. - U.
× 100%
(2)
8=
U.
式中：
1 JF (闽)1090-2018
3.一输出电压相对误差； U一输出电压示值； U.一输出电压实际值；试验变压器操作箱输出电压准确度等级与最大允许误差见表1。
表1输出电压计量准确度等级 1级
2级 ± 2%
5级 ± 5%
10级 ±10%
准确度等级最大允许误差
± 1%
4.2电流基本误差
试验变压器操作箱电流基本误差用下式表示：
8. : T 一 × 100%
(3)
I.
式中： 8f一电流的相对误差； 1x一电流示值；
1.一电流实际值；试验变压器操作箱电流准确度等级与最大允许误差见表2。
表2电流计量准确度等级
2级 ± 2%
准确度等级最大允许误差
1级 ± 1%
5级 ± 5%
10级 ±10%
4.3 输出电压持续（保持）时间测量基本误差
输出电压保持（持续）时间设定示值与实测值之差不应超过实测值得5%，用下式
表示：
T-T×100% T.
(4)
ST:
式中： S.一输出电压持续时间的相对误差； T一输出电压持续时间设定示值； T一输出电压持续时间实测值；
2 JF (闽)1090-2018
5 校准条件
5.1环境条件 5.1.1环境温度：(20±5）℃； 5.1.2相对湿度：≤75%； 5.1.3电源电压：
a）电压：电源电压应有足够稳定度： b）频率：（50±0.5）Hz；
5.2测量标准及其它设备 5.2.1依据所采用的校准方法，测量标准及设备主要有：
a）数字多用表； b）标准电阻； c）可调电阻器； d）时间测量器。
5.2.2校准时，测量设备应有足够的测量范围，同时确保由标准器，辅助设备及环境条件等所引起的扩展不确定度（k=2）应不大于被校试验变压器操作箱相应参数的最大允许误差绝对值三分之一。
6校准项目和校准方法
6.1校准项目
校准项目见表3。
表3校准项目一栏表
序号 1 2 3
校准项目电压电流电压持续时间
6.2校准方法 6.2.1校准前准备 6.2.1.1外观
试验变压器操作箱面板，机壳或铭牌上应有以下主要信息：产品名称及型号、制造厂名称或商标、输出电压、输出电流等。试验变压器操作箱外壳应配有明确的接地端钮。 试验变压器操作箱各功能开关，按键应灵敏可靠。应具备电压启动，复位键
3
