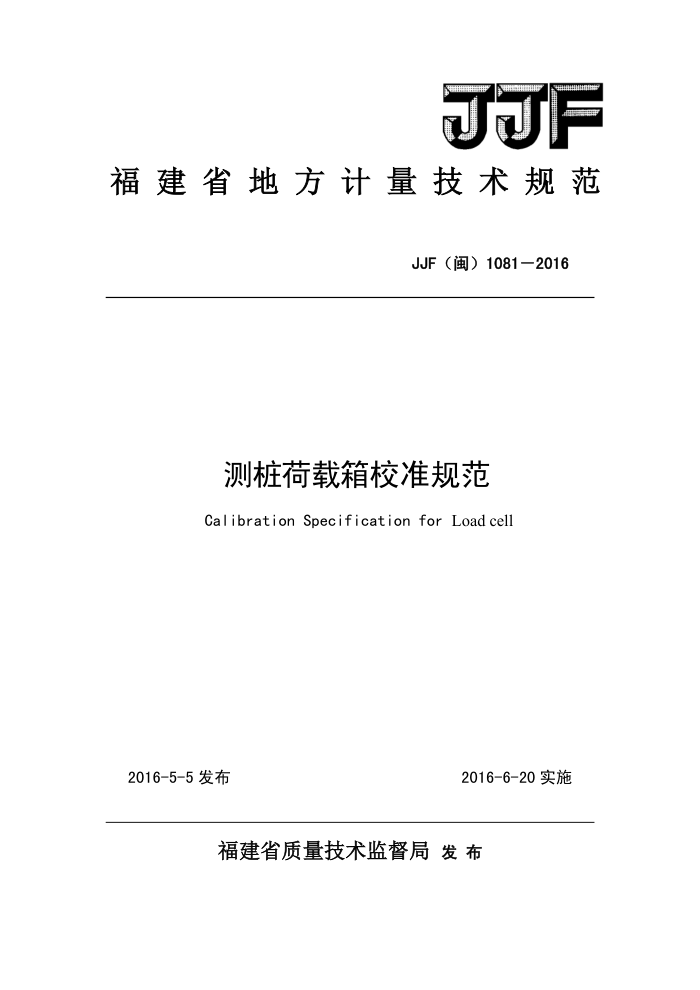

JJF
福建省地方计量技术规范
JJF（闽）1081—2016
测桩荷载箱校准规范 Calibration Specification for Load cell
2016-5-5发布
2016-6-20实施
福建省质量技术监督局 发布 JF（闽）1081-2016
测桩荷载箱校准规范 CalibrationSpecificationfor
JJF（闽）1081—2016
Load Cel I
本规范经福建省质量技术监督局于2016年5月5日发布，并
自2016年6月20日起施行。
归口单位：福建省质量技术监督局
主要起草单位：福建省计量科学研究院
本规范委托起草单位负责解释。 JJF（闽）1081-2016
本规范主要起草人：
马 兴 （福建省计量科学研究院）薛金 （福建省计量科学研究院）
参加起草人：陈元锦 （福州鸿飞检测技术服务有限公司）
蔡开城 （福建省计量科学研究院） JJF（闽）1081-2016
目录
1 范围 2引用文献 3术语和计量单位 4概述 5 计量特性 6校准条件 7校准项目和校准方法 8校准结果表达 9复校时间间隔 10 附录A1 测桩荷载箱校准记录 11 附录A2 测桩荷载箱校准证书内页 12 附录B 测桩荷载箱测量结果不确定度分析
(1) (1) (1) .. (1) . (2) (2) ... (3) · (4) · (5) ... (6.)
....
**+
· (7) (8) JF（闽）1081-2016
测桩荷载箱校准规范
1范围
本规范适用于测桩荷载箱（以下简称荷载箱）使用前的校准。
2引用文献
JJF1071-2010国家计量校准规范编写规则 JJF1001-2011通用计量术语及定义 JJG621-2012液压千斤顶检定规程 DB36/J002-2006桩身自反力平衡静载试验技术规程 DBJ/T13-183-2014基桩竖向承载力自平衡法静载试验技术规程 JT/T875-2013基桩自平衡法静载试验用荷载箱 JT/T738-2009基桩静载试验自平衡法使用本规范时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位
3.1 额定液压值
额定力值所对应荷载箱的压力值
3.2相对分辨力（relativeresolution）
荷载箱指示器的分辨力与其最小校准点之比。 3.3校准方程（calibrationequation）
为了使荷载箱能在一定负荷范围内连续使用，根据有限次数的定度数据建立的荷载箱压力表示值与其输出实际力值之间的关系式。 3.4内插误差（interpolationerror）
由校准方程求出的与压力表示值相对应的力直线拟合值和对应的校准点力值之间的相对误差。 3.5负载效率load efficiency
荷载箱输出力值与理论力值之比。
4概述
荷载箱应用于桩基础的检测，是由单个或多个荷载单元组合而成，为一次性使用的计量器具。荷载箱工作系统主要由荷载箱及相应的管路和指示器组成。荷载箱的工作原理是液压系统对荷载箱加压，荷载箱对受力体施加作用力，通过与荷载箱连通的
1 JJF（闽）1081-2016
数字式指示器直接或间接指示所施加的力值。
5计量特性
5.1荷载箱指示器
荷载箱指示器为数字指示器，指示器应正常稳定，数字显示清晰准确，能及时跟踪显示所施加的力值。 5.2行程
荷载箱启动液压系统正常后，用钢直尺测量空载荷载箱行程，荷载箱行程应不小于100mm且≥0.1D（桩径）。 5.3保压
液压系统在额定承载力下保压30S，各密封处不得有渗漏现象。
5.4指示器的相对分辨力：≤2%。 5.5极限承载力应不低于额定承载力的120%。 5.6示值重复性、内插误差
示值重复性：≤3%；内插误差（MPE）：土3%。
5.7负载效率
荷载箱负载效率应不小于90%。
6校准条件 6.1环境条件
荷载箱应在（0～40）℃，相对湿度不大于90%的环境下校准。
6.2校准用标准器具
a）标准测力仪或力标准机：准确度等级不低于0.5级； b）钢直尺：（0～500）mm，分度值1.0mm。 c）秒表：分辨力不低于0.1S。
6.3配套设备
配足够刚度、稳固的承力机构，其承力机构在最大负荷下应无明显的变形。 荷载箱校准装置配套的液压系统及控制系统加卸力应平稳，无妨碍读数的压力波
动，无冲击和动现象。保压性能良好。
2 JF（闽）1081-2016
7校准项目和校准方法
荷载箱的安装应保证其加力轴线与标准测力仪受力轴线重合。荷载箱主要部件应配套校准与使用；所配套的数字指示器应必须检定合格。荷载箱与标准测力仪之间放置大小适当的垫块，荷载箱与垫块及标准测力仪之间的接触面平滑，无锈蚀和杂物。 校准前应记录荷载箱的额定压力、活塞面积信息。 7.1外观
荷载箱主体及主要部件上应有铭牌。铭牌上应有产品名称、型号规格、出厂编号、 制造厂名称、额定力值、活塞面积等信息。 7.2操作适应性
液压系统应工作正常，液压加压系统无泄漏，液压介质应清洁纯净。 7.3行程
荷载箱后动液压系统止常后，用钢直尺测量空载的荷载箱行程，荷载箱行程应符
合5.2要求。 7.4保压
将荷载箱加载到额定力值，保压30s，应符合5.3要求。 7.5相对分辨力
检查荷载箱指示器，应符合本规程5.4要求。按公式（1）计算相对分辨力α。
α=二×100%
(1)
= f。
式中：r一一校准点示值分辨力；
f一一最小校准点示值。
7.6示值重复性、内插误差和负载效率的校准 7.6.1将荷载箱安装调整成工作状态，并将其安放在反力架中，与标准测力仪串接。 安装时要使荷载箱、标准测力仪、垫块与反力架对中。
7.6.2启动液压系统，将荷载箱加载到额定力值，预压3次
7.6.3校准点的选取应从额定液压值的10%开始，直至额定液压值，一般取5～8点，应均匀分布；包含最小和额定的液压值。 7.6.4从初始点开始，驱动荷载箱主动加压，按递增顺序施加力，直到额定液压值后退回到初始点。示值校准时施加试验力应平稳，加到校准点前应调节溢流阀，使加压力稳定保持在相应的校准点，读取此时力标准值。重复本步骤测量3次。
3
