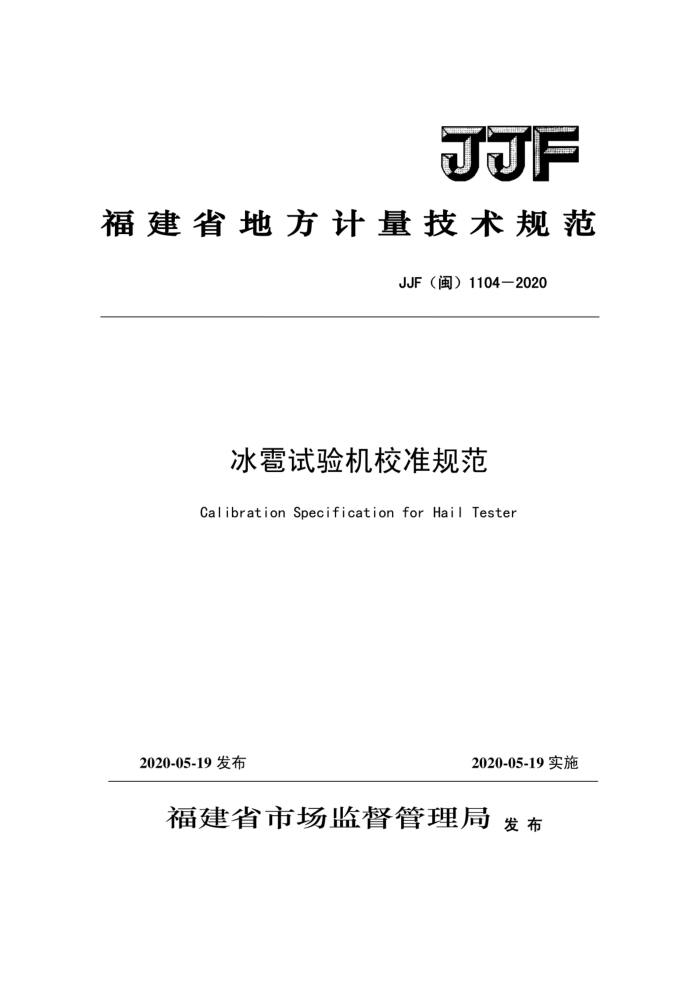

JJF
福建省地方计量技术规范
JJF（闽）1104—2020
冰霉试验机校准规范
Calibration Specification for Hail Tester
2020-05-19发布
2020-05-19实施
福建省市场监督管理局 发 布 JJF（闽）1104—2020
冰试验机校准规范 Calibration SpecificationforHail Tester
JJF（闽）1104—2020
本规范经福建省市场监督管理局于2020年05月19日批准，并自
2020年05月19日起施行。
归口单位：福建省市场监督管理局
起草单位：福建省计量科学研究院
本规范委托福建省计量科学研究院负责解释 本规范主要起草人：
何翔（福建省计量科学研究院）刘旗峰（福建省计量科学研究院）黎健生（福建省计量科学研究院）
参加起草人：
罗海燕（福建省计量科学研究院）
陈彩云（福建省计量科学研究院）
刘燕红（福建省计量科学研究院）
游宏亮（福建省计量科学研究院） JJF（阅）1104—2020
目 录
范围 2 引用文件 3 术语和计量单位。 4. 概述。
计量特性。 校准条件
5
6 7 校准项目和校准方法 8 校准结果表达
5
复校时间间隔附录A冰球试验机冰球直径偏差测量结果不确定度评定示例。 附录B冰球试验机冰球质量偏差测量结果不确定度评定示例。 附录C冰球试验机冰球存储容器温度的示值误差测量结果不确定度评定示例。 附录D冰球试验机冰球初速度的示值误差测量结果不确定度评定示例，附录E冰覆试验机校准原始记录格式
O
F
.12 2安t。17 .19
28 引言
本规范依据JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》 和JF1059《测量不确定度评定与表示》进行编写。在编制过程中参考了JJF1101-2003《环境试验设备温度、湿度校准规范》、GB/T9535-1998《地面用晶体硅光伏组件-设计鉴定和定型》、EC61215-2:2016《地面用晶体硅光伏组件(PV)-设计鉴定和定型-第2部分：试验程序》(Terrestrial photovoltaic (PV) modules -Design qualification and type approval - Part 2: Test procedures)。
Ⅱ JJF（闽）1104—2020
冰霉试验机校准规范
1范围
本规范适用于光伏用光电测速型冰试验机的校准。 2引用文件
JJF 1001 通用计量术语及定义 JJF 1059 测量不确定度评定与表示 JJF 1071 国家计量校准规范编写规则 JJF1101-2003环境试验设备温度、湿度校准规范 GB/T9535-1998地面用晶体硅光伏组件-设计鉴定和定型 IEC61215-2：2016地面用晶体硅光伏组件(PV)-设计鉴定和定型-第2部分：试验程序
(Terrestrial photovoltaic (PV) modules - Design qualification and type approval - Part 2: Test procedures)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1光电测速系统
用于对冰球进行速度测量，通常为2个测速传感器组成。通过测量冰球通过两个测速传感器的时间与距离，计算出冰球在该位置的速度。 3.2冰球初速度
冰球离开冰试验机光电测速系统瞬间的速度，单位为米每秒（m/s）。 4概述
冰苞试验机是用于对光伏组件进行抗冰苞撞击能力测试、模拟冰苞气候对组件性能的影响的设备。冰電试验机主要由发射系统、光电测速系统、冰球导轨、光伏组件安装支架等构成，图1为冰寇试验机结构示意图。
图1冰苞试验机结构示意图
1-发射系统；2-光电测速系统；3-冰球；4-光伏组件：5-光伏纽件安装支架 冰電试验机整体测量系统的计量特性主要有冰球直径、冰球质量、冰球存储容器温度和冰球初速度。 5计量特性 5.1外观及功能要求 5.1.1冰電试验机应具有设备名称、型号、仪器编号、生产厂家等信息。 5.1.2冰電试验机设备仪表按键和基本功能应正常并能够稳定工作。 5.2冰球直径偏差
AD=D,-Dm
即: 式中：D—GB/T9535地面用晶体硅光伏组件设计鉴定和定型中规定的冰球直径的
(1)
标准值，mm；
Dm冰球直径的测量值，mm。
冰球直径偏差的最大允许值一般为±5%。 5.3冰球质量偏差
即: 式中：M.GB/T9535地面用晶体硅光伏组件设计鉴定和定型中规定的对应直径
AM=M,-Mm
(2)
的冰球质量的标准值，g;
Mm—冰球质量的测量值，g。 冰球质量偏差的最大允许值一般为±5%。
5.4冰球存储容器的温度示值误差
△T=T,-Tm
(3)
即：式中：T冰球存储容器的温度设定值，℃；
Tm—冰球存储容器内中心点温度测量值，℃。
冰球存储容器的温度示值误差的最大允许值一般为±2℃。 5.5冰球初速度的示值误差
即: 式中：Vn—冰球初速度的设定值，m/s;
△V=Vn-Vm
(4)
Vm——初速度的测量值，m/s。 冰球初速度的示值误差的最大允许值一般为土5%。
2 JJF（闽）1104—2020
冰電试验机主要技术指标见表1。
表1冰雷试验机主要技术指标
序号
最大允许值
校准项目
不超过±5%（冰球直径：25mm、35mm、45mm、 55mm、65mm、75mm）。 不超过+5%（冰球质量：7.53g、20.7g、43.9g、 80.2g、132.0g、203.0g）)。
冰球直径偏差
冰球质量偏差
2
冰球存储容器的温度示值误差 不超过+2℃（冰球存储容器的温度：-4℃）。
3
不超过+5%（冰球初速度：23m/s、27.2m/s、 30.7m/s、33.9m/s、16.7m/s、39.5m/s)。
冰球初速度的示值误差
4
注：以上指标不适用于合格性判别，仅供参考。 6 校准条件 6.1校准环境条件6.1.1温度：(25±5)℃。 6.1.2湿度：不大于85%RH。 6.1.3其他条件：电网电压波动符合冰電试验机和检测设备的使用要求，无影响其正常工作的电磁场、机械振动。 6.2测量标准及其他设备 6.2.1卡尺
用于测量冰球的直径和冰试验机冰出口处两个位置传感器之间距离。分辨力小于等于0.01mm，测量范围不小于（0~200）mm，最大允许误差为±0.03mm。 6.2.2电子秤
用于测量冰球的质量。分辨力小于等于0.01g，测量范围为（0~50）g时，最大允许为 ±0.005g；测量范围为（50~200）g时，最大允许为±0.01g；测量范围大于200g时，最大允许误差为±0.015g。 6.2.3温度巡检仪
用于测量储存冰球用容器的温度。分辨力小于等于0.01℃，测量范围不小于（-10~10）℃，最大允许误差为±0.5%。 6.2.4示波器
用于测量冰電试验机冰電出口处两个位置传感器触发信号产生的时间间隔。时间测量分辨力小于等于0.01ms，测量范围不小于（0~1）S，最大允许误差为±0.2%。
测量标准主要技术指标如表2。
3 JJF
