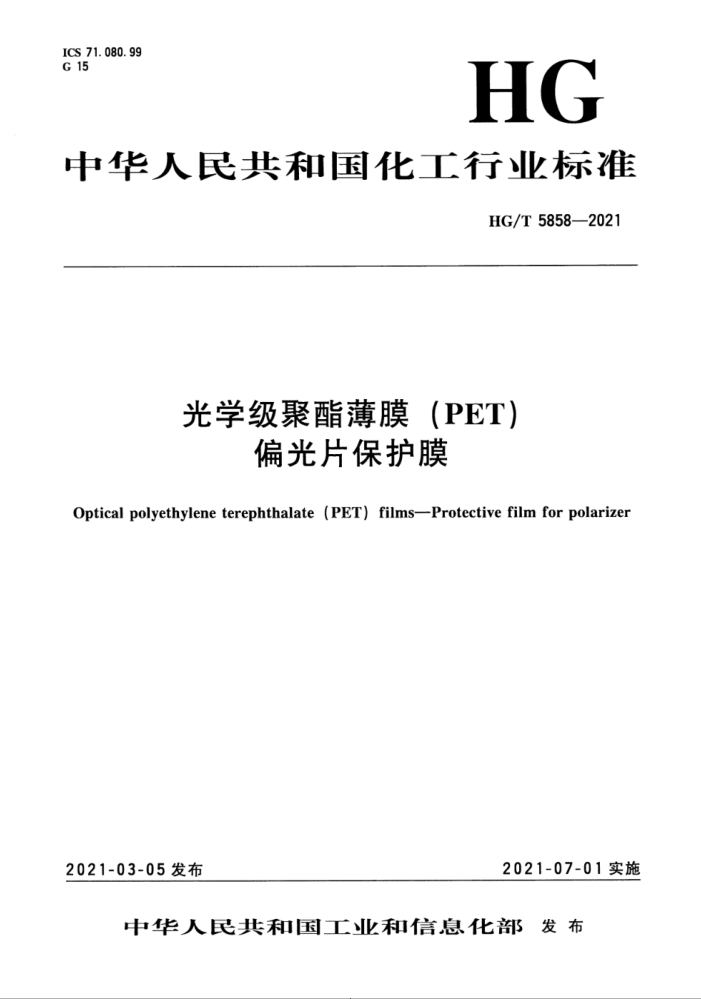

ICS 71. 080. 99 G 15
HG
中华人民共和国化工行业标准
HG/T 5858—2021
光学级聚酯薄膜（PET）
偏光片保护膜
Optical polyethylene terephthalate (PET) films--Protective film for polarizer
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T 5858—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：合肥乐凯科技产业有限公司、合肥三利谱光电科技有限公司、安徽省产品质量
监督检验研究院、深圳市盛波光电科技有限公司
本标准主要起草人：周守发、安佳丽、牛正富、王辉、许丽丽、孙璐阳、姚帮本、丁燕、左明、 余纪贤、吴孔亮、钟伟宏。
- HG/T5858—2021
光学级聚酯薄膜(PET)
偏光片保护膜
1范围
本标准规定了光学级聚酯薄膜（PET）偏光片保护膜的产品结构、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于平板显示器的偏光片用光学级聚酯保护膜。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T 2410 透明塑料透光率和雾度的测定 GB/T2792 胶粘带剥离强度的试验方法 GB/T 2918 塑料试样状态调节和试验的标准环境 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T25255 光学功能薄膜聚对苯二甲酸乙二醇酯（PET）薄膜 拉伸性能测定方法 GB/T27584 光学功能薄膜 聚对苯二甲酸乙二醇酯（PET）薄膜 受热后尺寸变化测试方法 GB/T30693 塑料薄膜与水接触角的测量 GB/T 33398 光学功能薄膜聚对苯二甲酸乙二醇酯（PET）薄膜 表面电阻测定方法 GB/T 33399 光学功能薄膜 聚对苯二甲酸乙二醇酯（PET）薄膜 厚度测定方法
3产品结构
光学级聚酯薄膜（PET）偏光片保护膜产品切面结构如图1所示。
1 2 3 4
说明： 1——PET离型膜； 2——保护胶涂层； 3——PET基膜； 4-防静电涂层。
图1： 光学级聚酯薄膜（PET）偏光片保护膜产品切面结构示意图
1 HG/T5858—2021
4.4耐候性要求
分别经高温试验、高温高湿试验后的产品质量应符合表3的规定。
表3耐候性要求
项 目
指 标
高温试验高温高湿试验
试验后：目测试样无气泡印，且试样从钢板上剥离后无残胶、无气泡印。
5试验方法
5.1试验条件
样品测试前，需在符合GB/T2918的环境条件下平衡放置2h。 5.2取样
取全幅宽度PET偏光片保护膜长约1m/次，作为被测试试样。 5.3收卷质量 5.3.1在观片灯下目视检验PET偏光片保护膜卷轴的收卷质量。 5.3.2端面整齐度应使用精度为0.5mm的钢板尺，测量产品卷轴端面最突出位置与最凹陷位置平行于轴心方向的相对距离。 5.4表观质量
取被测试样，在全黑的暗室中人眼在三波长灯下观看，光照度为10001ux1500lux，三波长灯放置在薄膜上方15cm～25cm，光和膜面的夹角为40°～50°，人眼正对薄膜的光斑处且距离为 25cm～35cm，分别采用透光和反光两种方式，目测检验样片的表观质量，缺陷的尺寸用点线规测定。 5.5物理性能 5.5.1有效厚度与厚度极差
按GB/T33399中规定的方法测定。有效厚度与厚度极差是指PET偏光片保护膜剥离了离型膜进行测试。 5.5.2透光率
按GB/T2410中规定的方法测定。 5.5.3雾度
按GB/T2410中规定的方法测定。 5.5.4180°剥离强度
按GB/T2792中规定的方法测定。
3 HG/T5858—2021
5.5.5水接触角
按GB/T30693中规定的方法测定。水接触角是测试防静电涂层面。 5.5.6热收缩率
按GB/T27584中规定的方法测定。测试条件：温度150℃，时间30min。 5.5.7表面电阻
按GB/T33398中规定的方法测定。 5.6耐候性测试
5.6.1高温试验
试样形状、尺寸及试样制备按GB/T25255中规定的方法进行。试验板长度为（150士1）mm，宽度为（50土1）mm。试验板材质为GB/T3280中规定的06Cr19Ni10。将试样贴在试验板表面，使用恒温恒湿箱，设定试验温度为80℃。试验箱达到（80士2）℃温度后，将试样放于试验箱内，恒温 500h后取出，在符合GB/T2918的环境条件下平衡放置2h后，目测试样是否有气泡印，目测试样从试验板上剥离后是否有残胶、气泡印。 5.6.2高温高湿试验
试样形状、尺寸及试样制备按GB/T25255中规定的方法进行。试验板长度为（150士1）mm，宽度为（50士1）mm。试验板材质为GB/T3280中规定的06Cr19Ni10。将试样贴在试验板表面，使用恒温恒湿箱，设定试验温度为60℃、湿度为90%。试验箱达到（60士2）℃温度、（90士3）%湿度后，将试样放于试验箱内，恒温恒湿500h后取出，在符合GB/T2918的环境条件下平衡放置2h 后，目测试样是否有气泡印，目测试样从试验板上剥离后是否有残胶、气泡印。
6检验规则
6.1出厂检验
由生产厂商的质量检验部门按表4规定的检验频次进行检验，合格后方可出厂。
表4产品检验规定检验项目
检验频次每轴每批次每3个月
收卷质量、表观质量、有效厚度、厚度极差、透光率、雾度、180°剥离强度、表面电阻水接触角、热收缩率耐候性
6.2型式检验
型式检验应包括本标准规定的全部项目。 产品有下列情形之一时，应进行型式检验： a）配方、工艺有较大改变时； b）停产30天以上恢复生产时；
4 HG/T5858—2021
c) 长期正常生产，应每个月进行检验； d）产品检验结果与上次检验有较大差异时； e) 质量监督机构提出检验要求时。
6.3抽样
型式检验的样品从产品检验合格的样品中抽取，抽取3轴。 6.4判定
产品的各项指标检验，若样本单位的检验结果符合本标准的规定，则判为合格。当检验结果中有指标不符合要求时，可重新抽样，对不合格项抽取两个样本单位进行复检，复检结果合格则判定该批产品为合格，仍有不合格时整批判为不合格。 6.5验收
需方有权按本标准的规定进行产品验收，经检验合格的产品应予以接收。若经检验有不合格项目，则应加倍取样进行复检，以复检结果为准。
7标志、包装、运输和贮存
7.1标志
产品的外包装上应注明下列内容：产品名称、商标、型号、规格、数量、净重、标准编号、出厂批号、生产日期、生产厂家、小心轻放与防潮防晒等内容和标志。标志并应符合GB/T191的规定。 7.2包装
PET偏光片保护膜包装以轴为最小包装单位。应采用防潮、防尘包装，外包装采用木箱、纸箱或缠绕包装。PET偏光片保护膜应加以合适的包装保护，避免受损，轴芯两端安装堵头和挡板，具体包装方式由生产企业和用户商讨决定。包装应能保证产品安全运输的需要，符合GB/T191的规定，注明产品标志号。 7.3运输
产品在运输过程中不应受日晒、雨淋和剧烈震动的侵害。 7.4贮存
产品应保持原封装，横放保存，避免阳光直射。应保存在温度10℃～35℃、相对湿度40%～ 80%的环境中。自产品生产之日算起，在本标准规定条件下运输、贮存和使用，保质期为7个月。
5
