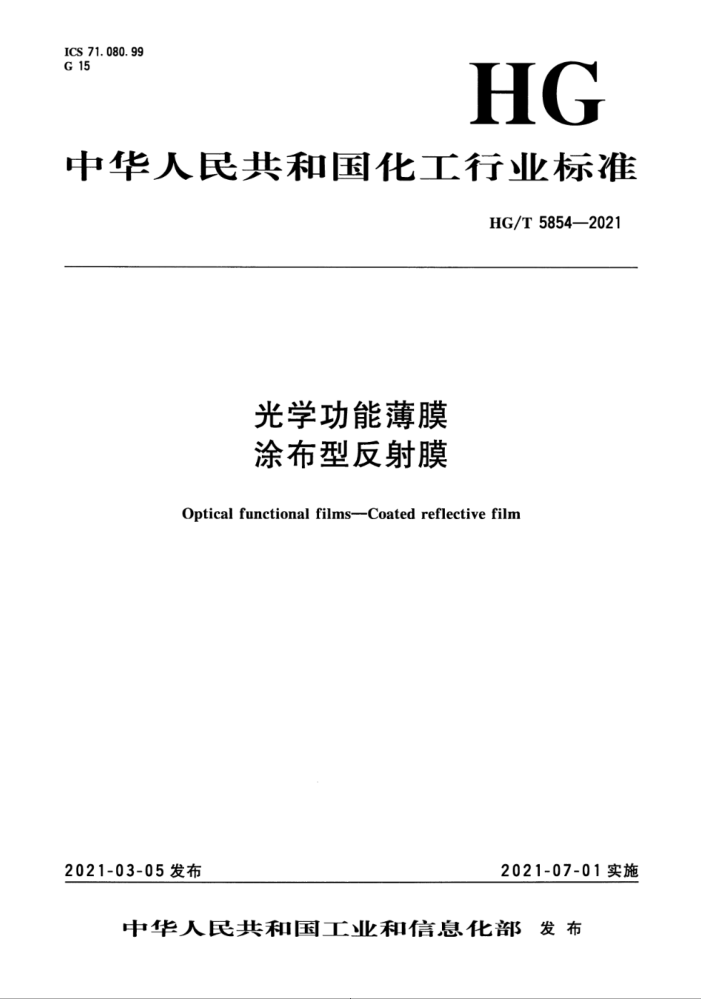

中华人民共和国化工行业标准
HG/T 5854—2021
光学功能薄膜涂布型反射膜
Opticalfunctionalfilms--Coatedreflectivefilm
2021-07-01实施
2021-03-05发布
中华人民共和国工业和信息化部发布 HG/T 5854—2021
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。 本标准起草单位：合肥乐凯科技产业有限公司、天津乐凯薄膜有限公司、宁波长阳科技股份有限
公司、宁波激智科技股份有限公司。
本标准主要起草人：刘红妹、许丽丽、孙璐阳、李刚。
(3)
I HG/T5854—2021
光学功能薄膜涂布型反射膜
1范围
本标准规定了光学功能薄膜涂布型反射膜的产品结构、要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。
本标准适用于液晶显示行业用光学功能薄膜涂布型反射膜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T2918 塑料试样状态调节和试验的标准环境 GB/T25255 光学功能薄膜 聚对苯二甲酸乙二醇酯（PET）薄膜 拉伸性能测定方法 GB/T 25257 光学功能薄膜翘曲度测定方法 GB/T 27584 光学功能薄膜聚对苯二甲酸乙二醇酯（PET）薄膜 受热后尺寸变化测试方法 GB/T 33049 偏光片用光学薄膜涂层附着力的测定方法 GB/T33399 光学功能薄膜聚对苯二甲酸乙二醇酯（PET）薄膜 厚度测定方法 HG/T 4303 表面硬化聚酯薄膜 耐磨性测定方法 HG/T 4915 白色反射膜反射率的测定方法
3产品结构
涂布型反射膜产品切面结构示意图如图1所示。
1
2
说明： 1- 一耐磨涂层；
白色聚对苯二甲酸乙二醇酯（PET）基材。
2
图1 涂布型反射膜产品切面结构示意图
4要求
4.1 收卷质量要求
整轴薄膜收卷整齐、外观平整、松紧一致，端面整齐度≤5mm。
(5)
1 HG/T5854—2021
要求。
表3 3耐候性要求
项 目
指 标
高温试验高温高湿试验低温试验冷热循环试验
试验后：4o≤3%，H≤4mm
注：△p为试验前薄膜的反射率与试验后薄膜的反射率的差值；H为翘曲度。
5试验方法
5.1 试验条件
样品测试前，应在符合GB/T2918的环境条件下平衡放置2h。
5.2取样
全幅宽取样长约1m/次，作为被测样品。 5.3收卷质量 5.3.1在观片灯下目视检验薄膜卷轴的收卷质量。 5.3.2端面整齐度应使用精度为0.5mm的钢板尺测量薄膜卷轴端面最突出位置与最凹陷位置平行于轴心方向的相对距离。 5.4表观质量
取被测试样，在全黑的暗室中人眼在三波长灯下观看，光照度为1000lux～1500lux，三波长灯放置在薄膜上方15cm25cm处，光和膜面的夹角为40～50°，人眼正对薄膜的光斑处且距离为 25cm～35cm，采用反光方式，目测检验样片的表观质量，缺陷的尺寸用点线规测定。 5.5物理性能 5.5.1厚度及厚度极差
按GB/T33399中规定的方法测定。 5.5.2反射率
按HG/T4915中规定的方法测定。 5.5.3拉伸强度、断裂伸长率
按GB/T25255中规定的方法测定。 5.5.4热收缩率
按GB/T27584中规定的方法测定。测试条件：温度85℃，时间30min。
(7)
3 HG/T5854—2021
5.5.5翘曲度
按GB/T25257中规定的方法测定。 5.5.6 5耐磨性
按HG/T4303中规定的方法测定，荷重500g。 5.5.7附着力
按GB/T33049中规定的方法测定。 5.6耐候性 5.6.1方法提要
分别经高温试验、高温高湿试验、低温试验、冷热循环试验后的产品物理性能应满足表2及表3 中要求。 5.6.2高温试验
取3片5片A4试样，将恒温恒湿箱温度设定到80℃。当试验箱达到（80士2）℃温度后，将样片水平放置于箱内，恒温240h后取出，按照5.1要求平衡。测试反射率Pf、翘曲度H，在日光灯下目测有无翘曲，按照公式（1）计算反射率变化值△p。
Ap=poPf
(1)
式中： Ap——试验前后薄膜的反射率变化值； P。试验前薄膜的反射率； P—试验后薄膜的反射率。
5.6.3高温高湿试验
取3片～5片A4试样，将恒温恒湿箱温度设定到60℃、湿度设定到90%。当试验箱达到
（60士2）℃温度、（90士3）%湿度后，将样片水平放置于箱内，恒温恒湿240h后取出，按照5.1要求平衡。测试反射率pf、翘曲度H，在日光灯下目测有无翘曲，按照公式（1）计算反射率变化值△p。 5.6.4低温试验
取3片～5片A4试样，将恒温恒湿箱温度设定到一40℃。当试验箱达到（一40士2）℃温度后，将样片水平放置于箱内，恒温240h后取出，按照5.1要求平衡。测试反射率pt、翘曲值H，在日光灯下目测有无翘曲，按照公式（1）计算反射率变化值△p。 5.6.5冷热循环试验
取3片～5片A4试样，将恒温恒湿箱温度设定为高温60℃、1h，低温一40℃、1h，高低温转移时间设定为1h。当试验箱达到（60士2）℃温度后，将样片水平放置于箱内，完成100次循环后取出，按照5.1要求平衡。测试反射率βf、翘曲度H，在日光灯下目测有无翘曲，按照公式（1）计算反射率变化值△p。
(8)
4 HG/T5854—2021
6检验规则
6.1 出厂检验
由生产厂家的质量检验部门按表4规定的检验频次进行检验。
表4产品检验频次规定
检验项目
检验频次每轴
收卷质量、表观质量、厚度、涂层厚度、厚度极差、反射率、耐磨性、附着力拉伸强度、断裂伸长率、热收缩率、翘曲度耐候性
每批次首轴、尾轴
6个月
6.2型式检验
型式检验应包括本标准规定的全部项目。 产品有下列情形之一时，应进行型式检验： a）产品结构、原材料、工艺有较大改变，设备进行大修或改造； b）正常生产时，每年进行一次； c) 产品停产时间达30天，恢复生产时； d）产品检验结果与上次检验有较大差异时； e) 质量监督机构提出检验要求时。
6.3抽样
型式检验的样品从产品检验合格的样品中抽取，抽取3轴。按照表4要求检测。 6.4判定
产品的各项指标检验，若样本单位的检验结果符合本标准的规定，则判为合格。当检验结果中有指标不符合要求时，可重新抽样，对不合格项抽取两个样本单位进行复检，复检结果合格则判定该批产品为合格，仍有不合格项时整批判为不合格。 6.5验收
需方有权按本标准的规定进行产品验收，经检验合格的产品应予以接收。若经检验有不合格项目，应加倍取样进行复检，以复检结果为准。
7标志、包装、运输和贮存
7.1标志
产品的外包装上应注明下列内容：产品名称、商标、型号、规格、数量、净重、标准编号、出厂批号、生产日期、生产厂家、小心轻放和防溯潮防晒标志等。标志并应符合GB/T191的规定。 7.2包装
产品包装以轴为最小包装单位。包装用轴芯、塑料薄膜、纸箱等包装材料应能保证使用要求，卷
(9)
5 HG/T 5854—2021 尾用胶带粘贴，膜卷用塑料薄膜包装，轴芯两端安装塑料堵头和木挡板，具体包装方式由生产企业和用户商讨决定。包装应能保证产品安全运输的需要，注明产品标识号。 7. 3 3运输
产品在运输过程中不得受日晒、雨淋和剧烈震动。 7. 4 4购存
薄膜贮存应符合以下条件：
温度：应在10℃～35℃的条件下贮存；一湿度：应在相对湿度40%80%的条件下贮存；一应保持原包装，按包装箱上提示内容水平放置。 自产品生产之日算起，在本标准规定条件下运输、贮存和使用，产品保质期为12个月。
