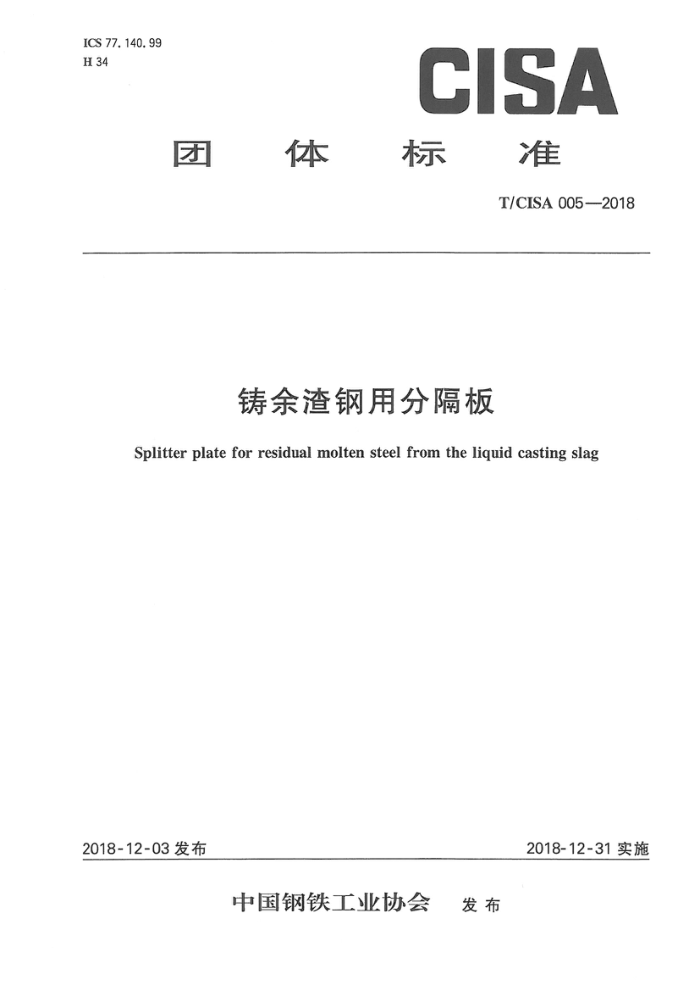

ICS 77.140. 99 H 34
CISA
准
体
标
团
T/CISA0052018
铸余渣钢用分隔板
Splitter plate for residual molten steel from the liquid casting slag
2018-12-31实施
2018-12-03发布
中国钢铁工业协会 发布 T/CISA005—2018
前言
本标准参照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会(SAC/TC183)归口。 本标准起草单位：首钢集团有限公司、马鞍山钢铁股份有限公司、北京首钢股份有限公司、北京首钢
国际工程技术有限公司、冶金工业信息标准研究院
本标准主要起草人：杨小龙、沈钦义、张雅丽、张殿伟、唐卫军、仇金辉、史志强、王姜维、吴朝辉、赵晶晶、 华静。 T/CISA 005—2018
铸余渣钢用分隔板
1范围
本标准规定了铸余渣钢用分隔板的术语和定义、分类、技术要求、试验方法、检验规则、包装、标志、运输、存储和质量证明书。
本标准适用于钢铁企业中铸余渣钢用分隔板（以下简称“分隔板"）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1591 低合金高强度结构钢 GB/T4223 废钢铁 GB/T7322 耐火材料 耐火度试验方法 GB/T50081 普通混凝土力学性能试验方法标准 GB50204 混凝土结构工程施工质量验收规范 YB/T 804 钢铁渣及处理利用术语 JB/T5000.3重型机械通用技术条件 第3部分：焊接件 JB/T5000.13 重型机械通用技术条件第13部分：包装
3术语和定义
YB/T804确立的及下列术语和定义适用于本文件。
3. 1
分隔板splitterplate 在渣罐中将铸余渣钢分隔成小块渣钢的隔板。
4分类
分隔板按主要材质分为钢质分隔板、混凝土分隔板。
5技术要求
5.1一般要求 5.1.1分隔板尺寸应符合设计要求，混凝土分隔板尺寸偏差应满足GB50204有关装配式结构分项工程预制构件尺寸偏差的规定。
1 T/CISA005—2018
5.1.22 分隔板直接分离产生的渣钢尺寸应符合GB/T4223关于熔炼用废钢尺寸的有关规定。 5.1.3分隔板及分隔板表面喷涂料中有害元素应满足用户要求， 5.1.4分隔板外观质量应满足使用要求，有特殊要求的供需双方协商。 5.2混凝土分隔板 5.2.1渣罐容积不小于16m时，分隔板表面应喷涂喷涂料。喷涂料耐火度，160CN。分隔板表面喷涂料的喷涂厚度、厚度偏差、裂纹应满足单罐在受渣过程中的冲刷要求。 5.2.2混凝土分隔板混凝土强度等级应大于25MPa。 5.2.3混凝土分隔板设计应考虑分隔板受渣后的漂浮问题，分隔板在受渣后不应发生漂浮。 5.3钢质分隔板 5.3.1钢质分隔板宜采用低合金高强度结构钢。采用低合金高强度结构钢时，材料应符合GB/T1591 的要求。 5.3.2钢质分隔板宜采用焊接方式装配。采用焊接方式装配时应符合JB/T5000.3的要求。 5.3.3钢质分隔板表面喷涂料喷涂厚度应大于1mm，喷涂料的喷涂厚度偏差、裂纹应满足单罐在受渣过程中的冲刷要求。
6试验方法
6.1混凝土强度的检验按GB/T50081进行。 6.2喷涂料耐火度的检验按GB/T7322进行。 6.3分隔板尺寸采用尺量检查。
7检验规则
7.1组批
分隔板按实际生产批量为一组批单元。 7.2抽样及检验 7.2.1抽样
混凝土分隔板每批抽查总数量的5%，且不少于3件。混凝土分隔板混凝土抽样每一批至少留置一组混凝土标样试件。钢质分隔板进行逐一检查。
7.2.2检验
分隔板的尺寸和外观质量、混凝土分隔板的混凝土强度为检验项目。对检验结果有异议时，对异议项目重新加倍取样进行复验，以复验结果为准。
8包装、标志、运输、储存和质量证明书
8.1混凝土分隔板的包装、标志、运输、储存应满足使用要求，混凝土分隔板的储存应考虑防雨。钢质分隔板的包装、标志、运输应按照JB/T5000.13规定进行，并在干燥、防潮的仓库内储存。 2 T/CISA005—2018
8.2分隔板应有供方质量监督部门签发的质量证明书，载明供方名称、产品名称、编号、重量（钢质）、生产日期、检验结果等内容。 800
