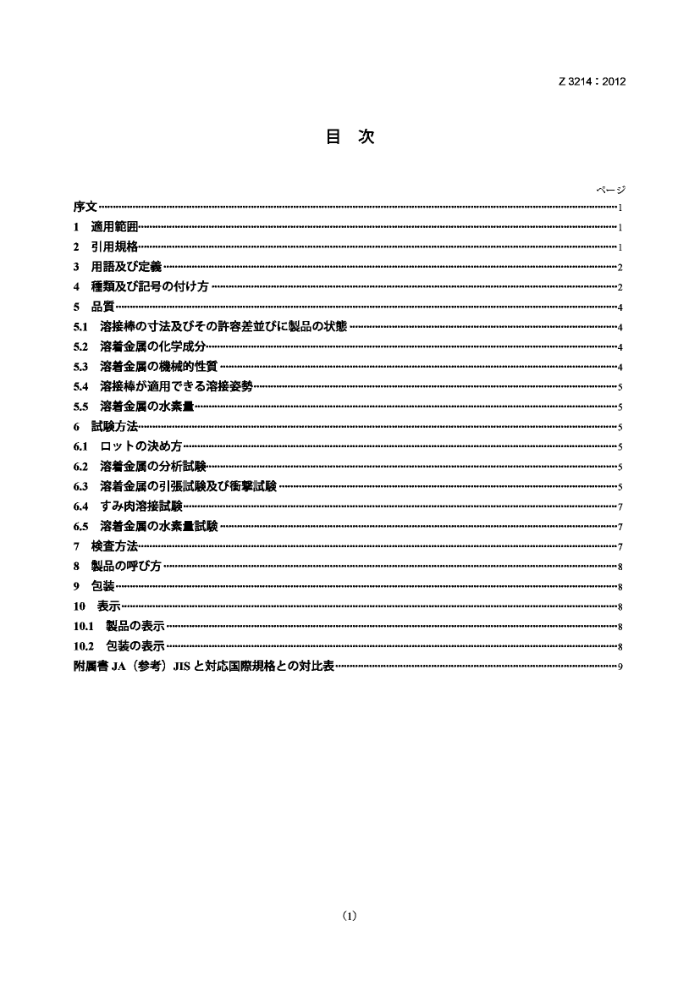

Z 3214 : 2012
目次
一沙
序文 1 適用范用 2 引用规格 3用语及定羲
種類及記号の付计方 5 品宝· 5.1 溶接棒の寸法及の計容差製品の状 5.2 溶着金属の化学成分 5.3 溶着金属の機械的性質 5.4 溶接棒適用下走石溶接姿势 5.5溶着金属の水素量 6試方法 6.1 の决方 6.2 溶着金属の分析試 6.3 溶着金属の引张試及乙衡試 6.4 支肉溶接試 6.5溶着金属の水素量試
4
查方法 8 嬰品の呼方 9 包装 10 表示 10.1 製品の表示 10.2包装の表示附属書JA（参考）JIS七对応国隙规格亡の对比表
7
(1) Z 3214 : 2012
李元力去
乙の规格法，工業標弹化法第14条上下用寸第12条第1项の规定记基老，社团法人日本溶接协会（JWES），工業標举原案具日本工業规格老改正八七の申出，日本工業標華調查会の窑截龙释，释济産業大臣改正乙龙日本工業规格下。 机，JIS3214:2007改正机，の规格置换5。 の规格法，著作法保護对象著作物。 乙の规格の一部办，特計椎，出顔公筱の特計出顾又法美用新案榷记抵触式可能性乙七记注意老唤起。释淆產業大臣及日本工業標華調查会法，乙の亦特浒榷，出顔公開俊の特計出顔及美川新案耀闪确懿，货任法
(2) JIS Z 3214 : 2012
日本工業规格
耐候性鋼用被覆一勺溶接棒
Coveredelectrodesforatmosphericcorrosionresistingstee
序文乙の规格达，2009年第3版凳行机龙IS02560基，技衔的内容变更作成日本工業规格。IS02560法，EN499璟太平洋地域下使用机V规格の共存形飞，共存方の规格特定の市場適用。の，璟太平洋地域使用寸规格該当寸部分（ISO2560SystemB）の，耐候性網用被覆了一溶接棒本体飞规定龙。 拓，の规格侧線又法点線の下線施簡所法，对応国際规格变更事项飞。 变更の一表の说明老付计，附属害JA记示克。
1適用范困の规格，耐候性鋼の溶接使用寸被覆一溶接棒（以下，溶接棒。）规定。
注記の规格の对際规格及の对応の科度表记，次示。
ISo2560:2009,Welding consumables-Covered electrodes for manual metal arc welding of non-alloy
and fine grain steels-Classification (MOD) ，对忘の科度表记“MOD”法，ISO/IECGuide21-1，“修正” 老示。
2引用规格
次揭规格，の规格引用，の规格の规定の一部成。の川川规格法，の最新版（利。）邀川。
JS.G.0321鋼材裂品分析方法及无①計容助值 JIS.G3101.一般横造用压延钢材 JIS.G.3106...溶接槛遵川压延解材 JIS.G.3114...溶接横造用耐候性熟胃压延钢材 JIS.G.3140...橋梁用高降伏点網板 JS.Z.30011...溶接用语.第.1.部...般 JS.Z.3001-2...溶接用語第.2.部..溶接方法 JISZ3011溶接姿势一倾斜角及U回耘角记定羲注記对応国際规格：ISO6947，Welds-Workingpositions（MOD） JISZ3111溶着金属の引及U衡撃試驗方法注記对応国際规格：ISO15792-1:2000，Weldingconsumables—Testmethods一Part1:Testmethodsfor
all-weld metal test specimens in steel, nickel and nickel alloys (MOD) 2 Z 3214 : 2012
JISZ3118鋼溶接部の水素量測定方法注記对虑際规格：ISo3690，Weldingandalliedprocesses一Determinationofhydrogencontentin
ferritic steel arc weld metal (MOD)
JISZ3181溶接材料の寸肉溶接試方法注記对応国際规格：IS015792-3:2000，Weldingconsumables—Testmethods—Part3：Classification
testing of positional capacity and root penetration of welding consumables in a fillet weld (MOD)
JISZ3184化学分析用溶着金属の作方法及U試料の探取方法注記对応国際规格：ISo6847，Weldingconsumables一Depositionofaweldmetalpadforchemical
analysis (MOD)
JISZ3200溶接材料一寸法，容差，品の状熊，表示及乙包装注記对応国際规格：ISO544，Weldingconsumables-Technicaldeliveryconditionsforweldingfiller
materialsType of product, dimensions, tolerances and markings (MOD)
JISZ3423溶接材料の調蓬指针注記对国際规格：ISO14344，Welding and alliedprocesses-Procurementof welding consumables
(MOD)
用及么定羲乙の规格用V主用语及定羲法，JIS3001-1及JSZ3001-2。
種類及記号の付计方溶接棒の種類法，溶着金属の機械的性質，被覆剂，溶着金属の化学成分，溶接筱熟处理の有無及氵一吸收区分，区分の合世，表1。溶接棒ののの付计方法，1记上。
4
，溶着金属の水素量区分追加。，一の溶接棒，溶接筱熟処理の無，溶金属の機械的性の判区分。
表1一区分記号及の租合世
溶着金属の化学成分 溶接熟处理の 吸工
溶着金属の機械的 被覆削の記号
の記号
有無の記号 の号
性貨の記号
49 491 55 57 57J 78J
03,16, 28 CC, NC, NCC, NCC1 16, 18
記号L，U 記号，U
NCC2 NCC NCC1
U
03,16,28 16, 18 16, 28 16, 28
A,P,AP
記号L，U 記号，U
CC, NC, NCC, NCC1
NCC1
U U
16
N5CM3,N5M4,N9M3 4 Z 3214 : 2012
表4一溶着金属の化学成分
单位% (寶量分率)
溶着金属の化学成分の記号
化学成分
Mn
Cu
Ni /
Cr 0.30~ 0.70
Mo -
c 0.12 0.90 0.30~ 0.03 0.03 0.20~ 以下 以下 1.40 以下 以下 0.60 0.12 0.90 0.30~ 0.03 0.03 0.20~ 0.25~ 0.30 以下 以下 1.40 以下 以下 0.60 0.70 以下 0.12 0.90 0.30~ 0.03 0.03 0.30~ 0.05~ 0.45~ 以下 以下 1.40 以下 以下 0.70 0.45 0.75
Si
P
s
V 一
CC
NC
一
-
NCC
一
0.35~
0.12 0.80 a) 0.50~ 0.03 0.03 0.30~ 0.40~ 0.45~ 以下 0.80 1.30 以下 以下 0.75 0.80 0.70
NCC1
以下)
0.12 0.40~ 0.40~ 0.025 0.025 0.30~ 0.20~ 0.15~ 以下 0.70 0.70 以下 以下 0.60 0.40 0.30 0.12 0.80 1.00. 0.03. 0.03.
0.08 以下
NCC2
2.10~. 0.10 0.30..
N5CM3 N5M4 N9M3
2.80 0.40 0.65. . 2.10. 1.20 0.50m.
以下 以下 1.60 以下 以下 0.12 0.80 1.40. 0.03 0.03.
以下 以下 2.00 以下 以下 . 2.80 以下 0.80 0.12 0.80 1.00 0.03 0.03.
以下 以下 1.80 以下 以下 . 4.20. 以下 0.35..
1.20
5.00
0.65.
注a) 被覆の記号03， 16又法18の種颊记適用寸。
被覆剂の記号办28の種類忙適用寸。
表5一溶着金属の水素量
单位mL/溶着金属100g
水素量 5以下 10以下 15以下
溶着金属の水素量の記号
H5 H10 H15
5品質 5.1 溶接棒の寸法及の計容差业製品の状熊溶接棒の寸法及么冬の容准逆记の状注，S3200合七好机注V。 5.2 溶着金属の化学成分溶着金属の化学成分，6.2の方法分析赋行，表4適合。 5.3 溶着金属の機械的性寶溶着金属の機械的性實法，次记土。 a）溶着金属の引张强，0.2%耐力及伸，6.3の方法引张試行，表2適合
）溶着金属の一吸の值，6.3の方法衡擎試行，次。
一吸收の記号“記号”の，规定の温度以下平均值
1
27以上，，最小值20以上，，少2個27以上。 2) 一吸收工一の記号“”の，规定の試温度以下平均值47以 5
Z 3214 : 2012
上，，最小值32以上，，少<2個47J以上下5。
5.4 溶接棒力適用飞去溶接姿势溶接棒办適用下溶接姿势法，棒怪记上下翼上办，6.4①方法上寸肉溶接试龙行，表6の合格判定基適合。
表6一丈肉溶接試の合格判定基
单位 mm 膨办
肉 脚長差
4.0以下 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0以上
1.0以下 1.5以下 2.0以下 2.5以下
2.0以下
3.0以下 3.5以下 4.0以下
2.5以下
5.5 溶着金属の水素量溶着金属の水素量记上3区分实場合，溶着金属の水素量法，6.5①方法5水素量試老行5 ，表合。 招，造業者，表5の水素量の规定满の適再乾燥条件の情提供计机
6試方法 6.1 口の决方
溶接棒の口少卜の决动方过，JISZ3423上。 6.2 溶着金属の分析試溶着金属の分析試法，次记上多。 a）試法，の棒下行。 b）溶着金属の分析試料の探取方法法，次の实机。 1)JISZ3184。 2) 6.3下作製寸多試驗材の引試驗片平行部該当位置力5探取。 3）6.3の引张試破断引張試片残材の平行部当位置探取。 ) 溶作金属の分析方法法，S.G.21.の简条5（分析方法）の方法又法机对応寸IS0规格の分析
方法。 6.3 溶着金属の引張試及衡撃試溶金底の限试驗及衡试驗法，次のa)f除，Jz3111。 a）試板試板法，次记上。 1）形状JISZ3111の記号1.3①試板老使用寸。龙龙L，棒径.4.0.mm未满の场合然，.JIS.Z3111 6 Z 3214 : 2012
①记号1.0又线1.1試验板盒用7点 2) 材實试驗板の材法，表7の鋼材又法试驗溶接棒の溶金属等の化学成分毛の材下计
，S3111行場合，表7以外の材試板用
表7一試板の材質
溶着金属の引張特性の記号
溶着金属の化学成分の記号
試驗板の材贸
49 49 491 57 57 55, 57J 78J
CC
JIS.G.3114.O.SMA490AP..SMA490BP.X线.SMA490CP
NC,NCC, NCC1,NCC2 JIS.G.3114..SMA490AW..SMA490BW.若L.<.H.SMA490CW.X
NCC CC
JIS.G.3140..SBHS400W JIS.G.3114.O.SMA570P JIS.G.3114.O.SMA570W.XH.JIS.G.3140.O.SBHS500W
NC,NCC,NCC1
NCC1
N5CM3, N5M4, N9M3 JIS.G.3140..SBHS700W
b) 試老行棒径試行棒径法，全の棒径龙代表乙下4.0mm七寸。龙龙L，4.0.mm数造
L场合达婴造L工中.4.0mm最近格试验交行2 溶接条件溶接条件法，次记上。 1) 溶接電流の值过，敷造業者办推奖寸多電流用の最大值の70%～90%七寸名。 2) 溶接世流の和数，交流之。 3) 虐数注，7屠～9，各注2八久寸办，最の2法3久下V。溶接方尚，各
c)
内下变了法。龙格4.0.m以外の场合结，婴推享查数 3..
4）試板の溶接拍计予熟温度及八間温度法，90℃110℃寸。 d）溶接筱熟处理溶接筱热処の無の记，“A”の场合法溶接の飞，“P”の场合达溶接筱热处
理行試驗行。，“AP”の場合法，溶接の及溶接筱熟处理行のの两方試行。溶接筱熟処理の条件法，次。 1) 熟处理温度法，605℃～635℃寸。 2) 保持時間法，60min～75min七寸名。 3）300℃以上の温度域下の加熟速度法，85℃/h～275℃/h七，冷却速度法200℃/h以下实。 4）300℃未满の温度域飞の冷却法，炬冷又静止大氮中飞の空冷之。 引张試片引試片法，JISZ3111のA0号試片寸。龙，引张試用の試材又法引张試
e)
驗片法，JISZ3111の6.（試驗片の作製）の箍困内飞，造煮然推烹条件飞水素除去の加然杰行2。 拍，の水素除去の加熟，25.℃~105.℃.16.h~24h
f)衡撃試片衡撃試片の探取個数及评伍寸試驗秸果法，次记。 1）一吸收工一の記号“記号”の，衡擎試驗片の探取个数5個
七，5個の試赖籍果力5最大值七最小值老除V龙3個老评俩。
2）吸の記号“”の，衡擎試片の探取個数3個，3
个の試结果在评伍式。
