ICS 53.100 P 97
JB

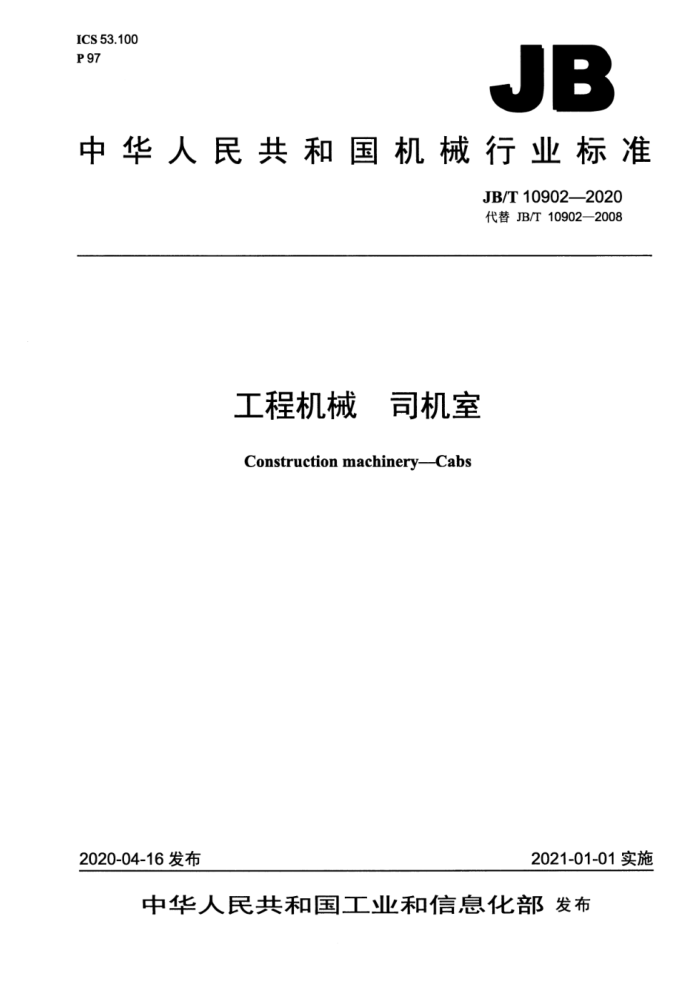

中华人民共和国机械行业标准
JB/T10902—2020 代替JB/T10902—2008
工程机械 司机室
Constructionmachinery-Cabs
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T10902--2020
目 次
前言 1范围 2规范性引用文件 3术语和定义.. 4分类和基本参数
II
..+
4.1分类. 4.2基本参数与尺寸. 5要求 5.1基本要求. 5.2性能要求 5.3安全和环境保护要求 5.4外观要求. 6试验方法 6.1性能试验 6.2安全和环境保护试验 6.3外观试验 7检验规则. 7.1 出厂检验. 7.2 型式检验... 7.3抽样和组批. 7.4判定规则.. 8标志、包装、运输和贮存 8.1标志 8.2 使用说明书. 8.3 包装 8.4运输. 8.5 贮存
表1几何公差表2结构件长度尺寸偏差表3间隙公差表4涂漆质量指标.
1 JB/T10902—2020
前 創言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T10902一2008《工程机械司机室》，与JB/T10902一2008相比主要技术变化如下：
修改了范围的内容（见第1章，2008年版的第1章）；修改了部分规范性引用文件（见第2章，2008年版的第2章）；修改了角度尺寸极限偏差的表示（见5.1.6，2008年版的5.1.6)；一修改了密封性能和噪声的要求（见5.2.1和5.3.1，2008年版的5.2.1和5.3.1)；一增加了空调系统的规定（见5.2.19，2008年版的5.2.19)；一增加了仪表的规定（见5.2.22）；增加了6t以上挖掘机的滚翻保护结构的规定（见5.3.2，2008年版的5.3.2)；一增加了空调系统气密性试验的规定（见6.1.14)；修改了出厂检验项目的内容（见7.1.2，2008年版的7.1.2）。
-
本标准由中国机械工业联合会提出。 本标准负责起草单位：山东大启机械有限公司、厦门市育明工程机械有限公司、天津工程机械研究
院有限公司、山东临工工程机械有限公司、柳州柳工挖掘机有限公司。
本标准参加起草单位：山河智能装备股份有限公司、广州电力机车有限公司、陕西同力重工股份有限公司。
本标准主要起草人：王丽军、黄常明、陈树巧、李健、张建永、何周雄、赵红辉、高加良、赵其源。 本标准所代替标准的历次版本发布情况为：
JB/T10902—2008。
II JB/T10902—2020
工程机械 司机室
1范围
本标准规定了工程机械用司机室的术语和定义、分类、基本参数、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于挖掘机、装载机、压路机、平地机、推土机、叉车等工程机械产品用司机室。其他机
械用司机室可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1720 漆膜附着力测定法 GB/T 1730 色漆和清漆摆杆阻尼试验 GB/T1731 漆膜柔韧性测定法 GB/T 1732 漆膜耐冲击测定法 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T 5137.1 汽车安全玻璃试验方法第1部分：力学性能试验 GB/T 5137.2 汽车安全玻璃试验方法第2部分：光学性能试验 GB/T 5137.3 汽车安全玻璃试验方法第3部分：耐辐照高温潮湿燃烧和耐模拟气候试验 GB/T 5137.4 汽车安全玻璃太阳能透射比测定方法 GB8410汽车内饰材料的燃烧特性 GB/T 8419 土方机械司机座椅振动的试验室评价 GB/T 8420 土方机械 司机的身材尺寸与司机的最小活动空间 GB/T 8591 土方机械 司机座椅标定点 GB/T8595 土方机械 司机的操纵装置 GB/T8923.12011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB9656汽车安全玻璃 GB/T9754 1 色漆和清漆 不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定 GB/T 9969 工业产品使用说明书总则 GB/T13306标牌 GB/T13452.2 色漆和清漆 漆膜厚度的测定 GB15085 汽车风窗玻璃刮水器和洗涤器性能要求和试验方法 GB150862013汽车门锁及车门保持件的性能要求和试验方法 GB16710 工程机械噪声限值 GB/T16937 土方机械司机视野 试验方法和性能准则 GB/T17300 土方机械通道装置
I JB/T10902—2020
GB/T17301 土方机械操作和维修空间棱角倒钝 GB/T17340 汽车安全玻璃的尺寸、形状及外观 GB/T17771 土方机械落物保护结构试验室试验和性能要求 GB/T 17921 土方机械座椅安全带及其固定器性能要求和试验 GB/T17922 土方机械滚翻保护结构实验室试验和性能要求 GB/T198042005焊接结构的一般尺寸公差和形位公差 GB/T19930土方机械小型挖掘机倾翻保护结构的试验室试验和性能要求 GB/T19930.2土方机械挖掘机保护结构的实验室试验和性能要求第2部分：6t以上挖掘机的
滚翻保护结构（ROPS）
GB/T19932土方机械液压挖掘机司机防护装置的试验室试验和性能要求 GB/T19933.4土方机械司机室环境第4部分：采暖、换气和空调（HVAC）的试验方法和性能 GB/T19933.5一2014土方机械司机室环境第5部分：风窗玻璃除霜系统的试验方法 GB20178 土方机械机器安全标签通则 GB/T 20418 8土方机械照明、信号和标志灯以及反射器 GB/T21014 土方机械计时表 GB/T21154一2014土方机械整机及其工作装置和部件的质量测量方法 GB/T21361--2017汽车用空调器 GB/T21282 乘用车用橡塑密封条 GB/T 21935 土方机械操纵的舒适区域与可及范围 GB/T 25607 土方机械 防护装置定义和要求 GB/T 25624 土方机械司机座椅尺寸和要求 GB/T25685.2 土方机械 监视镜和后视镜的视野 第2部分：性能准则 JB/T 5934 工程机械 门锁 JB/T5943 工程机械 焊接件通用技术条件 JB/T 5947 工程机械包装通用技术条件 JB/T 7159 工程机械用车灯试验方法 JB/T 7307 土方机械计时表试验方法 JB/T10900一2016工程机械聚氨酯、改性硅烷密封粘接剂应用技术规范 JB/T12900 土方机械压力表 JB/T12901 土方机械燃油表 JB/T12902 土方机械温度表 JB/T12903 土方机械电流表 QC/T476—2007 客车防雨密封性限值及试验方法 QC/T484—1999 汽车油漆涂层 QC/T29106汽车电线束技术条件
3术语和定义
GB/T21154一2014界定的以及下列术语和定义适用于本文件。
3.1
司机室cab 包容司机操作空间（必要时还包容随员乘坐空间），并可为司机提供安全防护、改善工作环境的
装置。
2
