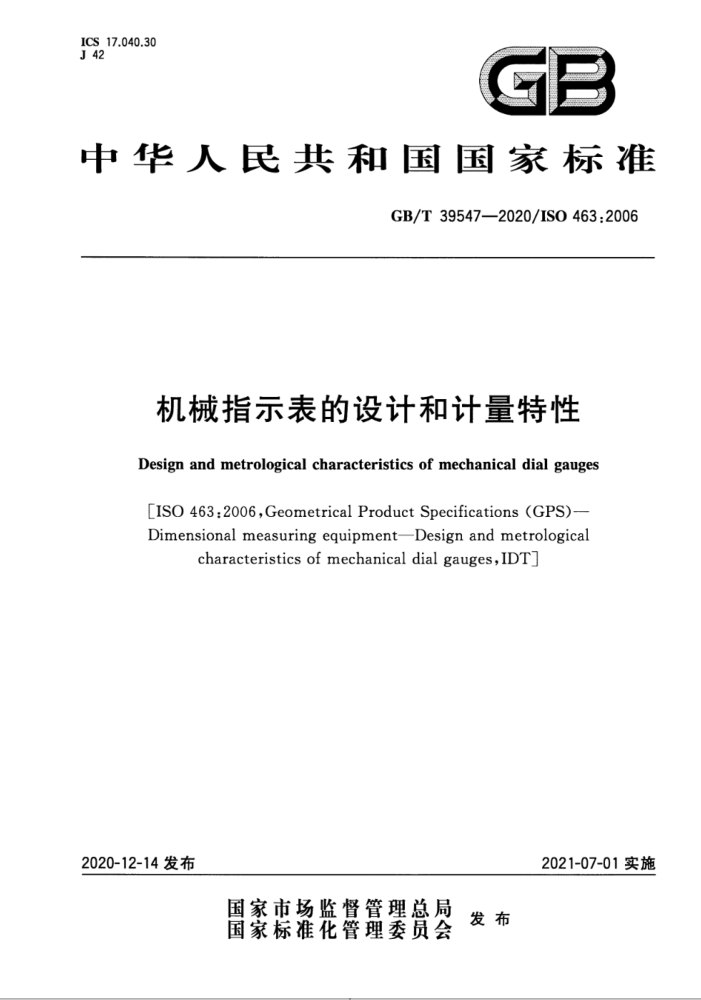

ICS 17.040.30 J42
中华人民共和国国家标准
GB/T39547—2020/ISO463:2006
机械指示表的设计和计量特性
Design and metrological characteristics of mechanical dial gauges
[ISO 463:2006,Geometrical Product Specifications (GPS)- Dimensional measuring equipmentDesign and metrological
characteristics of mechanical dial gauges, IDTJ
2020-12-14发布
2021-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T39547—2020/ISO463:2006
目 次
前言 1
范围规范性引用文件术语和定义
3
设计特性 4.1 概述 4.2 尺寸 4.3 度盘和指针 4.4 转数计数装置 4.5 测头 4.6 零位调整 4.7 可移动限位指示器 4.8 设计特性（制造商规范） 5 计量特性 5.1部分计量特性最大允许误差（MPE)和最大允许限（MPL） 5.2测头 5.3 测量力 6与规范一致性验证 6.1概述 6.2校准计量特性的测量标准 7标志附录A（资料性附录）示值误差的示意图附录B（资料性附录）机械指示表的数据示例表附录C（资料性附录）计量特性的校准附录D（资料性附录） 与GPS矩阵模型的关系参考文献
4
+-
10
11
12 GB/T39547—2020/ISO463.2006
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO463：2006《产品几何量技术规范（GPS）长度测量器具机械指
示表的设计和计量特性》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T18779.1-2002产品几何量技术规范（GPS）工件与测量设备的测量检验 第1部分：按规范检验合格或不合格的判定规则（eqvISO14253-1：1998）； GB/T18779.2--2004产品几何量技术规范（GPS）工件与测量设备的测量检验 第2部分：测量设备校准和产品检验中GPS测量的不确定度评定指南（ISO/TS14253-2：1999， IDT) ; GB/T24634一2009产品几何技术规范（GPS）GPS测量设备通用概念和要求（ISO14978： 2006,IDT); GB/T27418--2017测量不确定度评定和表示（ISO/IECGuide98-3：2008，MOD）。
本标准做了下列编辑性修改：
修改了标准名称；纳人了ISO463：2006/Cor.2：2009的技术勘误内容，这些技术勘误内容涉及的条款已通过在其外侧页边空白位置的垂直线（I）进行了标示。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准起草单位：成都新成量工具有限公司、成都工具研究所有限公司、桂林量具刃具有限责任公
司、威海量具厂有限公司，东莞市特马电子有限公司。汉中万目仪电有限责任公司辽宁省计量科学研究院、靖江量具有限公司、中国计量大学。
本标准主要起草人：汪先根、陈政伟姜志刚，赵伟荣、车兆平、王昭进、赵耕。陈娜姗姗、唐以杰、何宜鲜、 赵军。
Ⅲ GB/T39547—2020/ISO463:2006
机械指示表的设计和计量特性
1范围
本标准规定了机械指示表最重要的设计和计量特性，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO14253-1产品几何量技术规范（GPS）工件与测量设备的测量检验第1部分：按规范检验合格或不合格的判定规则[GeometricalProductSpecifications（GPS)一Inspectionbymeasurementof workpieces and measuring equipment--Part l: Decision rules for proving conformance or non-con formance with specifications
ISO/TS14253-2产品儿何量技术规范（GPS）工件与测量设备的测量检验第2部分：测量设备校准和产品检验中GPS测量的不确定度评定指南［GeometricalProductSpecifications（GPS）一In spection by measurement of workpiceces and measuring equipment-Part 2: Guide to the estimation of uncertainty in GPS measurement, in calibration of measuring equipment and in product verification]
ISO14978产品儿何量技术规范（GPS）GPS测量设备通用概念和要求［GeometricalProduct Specification (GPS)-General concepts and requirement for GPS measuring equipment]
ISO/IECGuide98-3测量不确定度第3部分：测量不确定度表示指南（GUM：1995） [Uncertainty of measurement-Part 3: Guide to the expression of uncertainty in measurement (GUM:1995)
ISO/IECGuide99国际计量学词汇基础通用的概念和相关术语（VIM)[Internationalvocabu- lary of metrologyBasic and general concepts and associated terms (VIM))
3术语和定义
ISO14253-1.ISO/TS14253-2.ISO14978.ISO/IECGuide99界定的以及下列术语和定义适用于本文件。 3.1
机械指示表mechanical dial gauges 利用机械传动系统，将测杆的直线位移转变成指针在圆度盘上的角位移，并由度盘进行读数的测量
器具。
注：该测量器具也可能具有转数指示装置，如：转数指针或者测杆位移指针。
4设计特性
4.1概述
总体设计和工艺应使指示表的性能符合要求。除非制造商另有规定，否则需遵照本标准要求。 机械指示表的设计和刚度应保证测杆运动自由不受安装装置的影响，且能达到稳定安装所必需的
程度。若使用其他安装方法，例如：安装在后板上的凸耳，其设计和刚度应达到性能要求不受损。 GB/T39547—2020/IS0463:2006
4.2尺寸
机械指示表应符合图1图2和表1中规定的尺寸，以确保互换性
H
ITT
10
10°
90
1o
山
Z(2 : 1)
说明：
表圈：一指针：
标尺： 2- 一限位指示器： 3度盘： ■最大所需空间。 b测量面。
一轴套：一测杆：
10一表罩。
H 5
7 8-
9 一测头
6 1 转数计数装置：
图1指示表的型式示意图
2 GB/T39547—2020/ISO463:2006
D,(=W)
$D:
E
D
5
1 一
10
90
-
见图1
图2端面指示表的型式示意图
3 GB/T39547—2020/IS0463.2006
表1 主要尺寸
单位为毫米
表圈直径 D1
尺寸分类
100 90~115 8h6 <7.5 M2.5-6H M2.5-6g 28h6 ≥9.5
60 51~70 8h6 ≤7.5 M2.5-6H M2.5-6g 28h6 ≥12 <34 <5 >6 《10
80 71~89 8h6 ≤7.5 M2.5-6H M2.5-6g 28h6 ≥15.5
30 28~36 8h6 ≤7.5 M2.5-6H M2.5-6g 28h6 ≥8.5 ≤12 <5 >6 ≤10
40 37~50 8h6 ≤7.5 M2.5-6H M2.5-6g 28h6 ≥10 ≤28 <5 ≥6 ≤10
表图直径D"范围轴套直径D2 测头外径D: 螺纹尺寸D。 螺纹尺寸D：夹持直径D。b 轴套长度L1 长度Lz" 螺纹长度Ls 螺纹长度L 中心线至后盖距离Ls
0 <5 >6 ≤10
<5 ≥6 ≤10
实际表圈直径等于其宽度。 ■夹持直径D是可选的。 测杆向上压人。 。大小取决于测量范围。
4.3 度盘和指针
度盘应按照标尺间隔进行刻度，标尺间隔和它的单位应标注清晰，布局示例如图3所示（标尺间隔： 0.01mm.0.001 mm)。
0
0 10
w mhn 40
90
10
10
20 30 thuhh
20
80
20
30
40
50 il
70
卡 0.01 mm
I 0. 001 mm
50
50.
40
60
b) 指针部分旋转的度盘
a) 指针多圈旋转的度盘
图3 3标尺排列示意图
中 GB/T39547--2020/ISO463.2006
当测杆压入轴套时，指针应按顺时针方向转动。 对于指针旋转大于一圈的指示表[见图3a的度盘布局：
当测杆处于自由状态，度盘零位标记处于12点钟位置时，指针应位于逆时针方向至少1/10标尺范围（预量程）。超出测量范围的行程（过量程）不应小于标尺范围的1/10[见图4a）。
对于指针旋转小于一圈的指示表[见图3b）的度盘布局：
当测杆处于自由状态，指针应位于逆时针方向至少3个标尺间隔外（预量程）。超出测量范围（过量程），不应少于3个标尺间隔，但不能越过测杆处于自由状态时指针的位置[见图4b）。
a）指针多圈旋转的指示表
b）指针部分旋转的指示表
说明：
预量程：
B 一过量程。
图4预量程和过量程的示例
4.4转数计数装置
当存在转数计数装置时，主指针每圈旋转至12点钟时，转数指针应指向转数度盘的适当位置。 4.5测头
测头应可更换。它应具有耐磨的测量面，并应具有合适的形状和表面粗糙度（见图1）。
5
