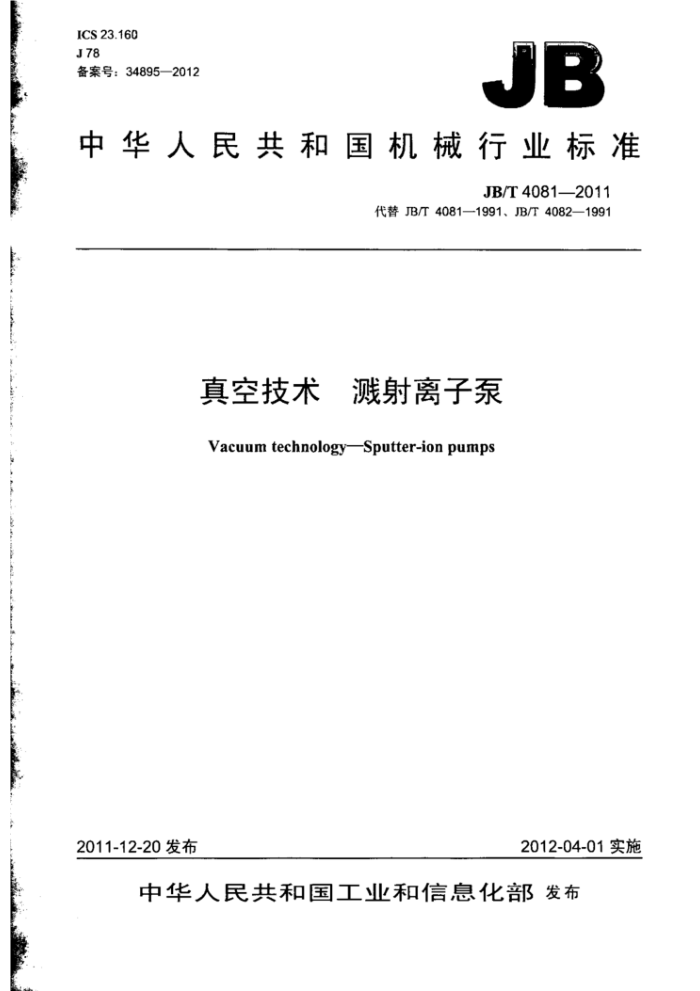

ICS 23.160 J78 备案号：34895—2012
JB
酒
中华人民共和国机械行业标准
JB/T 40812011
代替 JB/T 4081—1991、JB/T 4082—1991
真空技术 溅射离子泵
Vacuum technologySputter-ion pumps
2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布 %
JB/T 4081—2011
dini e -a: is 2iuhs
目 次
前言 1范围, 2规范性引用文件 3术语和定义， 4 型式与参数 4.1分类 4.2型号表示方法， 4.3基本参数 5 要求. 5.1工作条件 5.2技术要求..… 5.3外观要求... 5.4安全要求 5.5保护功能 6测量方法. 6.1 最低工作压力测量. 6.2 体积流率的测量 6.3 起动压力的测量. 6.4 散射磁场的测量， 6.5 消耗功率的测量 6.6泵口径 6.7 外观检查 6.8 安全检测 6.9 保护功能检测 7检验规则. 7.1 检验分类 7.2 出厂检验， 7.3 型式检验. 8标志、包装、运输和贮存 8.1标志， 8.2 包装， 8.3运输. 8.4贮存.. 9质量保证图 1 测试罩 1.. 图 2 测试罩2.. 图3连接件.. 图 4 典型体积流率曲线示例图 5 散射磁场的测试点.
1
.. 2.: +
i .dn .da- kLsk
10 10 .10 10
8 JB/T 4081-2011
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T4081一1991《溅射离子泵型式与基本参数》和JB/T4082—1991《溅射离子泵技
术条件》，与JB/T4081—1991和JB/T4082—1991相比主要技术变化如下：
整合了JB/T4081—1991和JB/T4082—1991的内容；在术语和定义中增加了“体积流率”、“最低工作压力”和“起动压力”的内容；对JB/T4081-1991表1中的型号进行了调整，重新规定了参数名称，增加了“名义抽速偏差不得超过实际测量值的土10%”；一增加了“离子泵正常工作条件”（本版的5.1）： -将JB/T4082一1991的3.8中“三极泵对氟气的抽速不小于对空气抽速的20%”修改为“三极泵对氩气的抽速不小于对空气抽速的30%”（本版的5.2.8)； -增加了“离子泵的散射磁场应由各制造厂家自行规定，用户需要时制造厂应能提供实际测量值” （本版的5.2.9); 增加了“离子泵的功率消耗应在制造厂家规定值的土10%内”（本版的5.2.10）；增加了“外观要求”（本版的5.3)；一增加了“安全要求”（本版的5.4)；增加了“保护功能”（本版的5.5)；增加了“测量方法”（本版的第6章）；一删除了JB/T4082一1991第4章试验方法的内容；修改了JB4082-1991中5.2出厂检验的内容（本版的7.2.2）；修改了B/T4082一1991中5.1.1的内容，修改了进行型式检验的时机，增加了7.3.1c）、7.3.1d）、 7.3.1e）、7.3.1f）的要求（本版的7.3.1)；修改了JB/T4082一1991中5.1.2的内容，增加了型式检验项目（本版的7.3.2)；一增加了型式检验样品的抽样方法（本版的7.3.3)： -增加了型式检验不合格后的处理方法（本版的7.3.4)；修改了JB/T4082—1991中6.3的内容，修改了贮存条件（本版的8.4)。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准负责起草单位：北京中科科仪技术发展有限责任公司。 本标准参加起草单位：沈阳真空技术研究所。 本标准主要起草人；朱国精、邹蒙、李春影。 本标准代替了JB/T40811991和JB/T4082—1991。 JB/T4081所代替标准的历次版本发布情况为： --—JB/T 4081-—1985,JB/T 4081—1991; JB/T4082所代替标准的历次版本发布情况为：
-
一
-JB/T4082—1985，JB/T4082—1991。
11 3
心
JB/T 4081—2011
真空技术 溅射离子泵
学
es eutts
1范围
Miiie:
本标准规定了普通型式的溅射离子泵（以下简称离子泵）的型式与基本参数、要求、测量方法、检验规则、标志、包装、运输、贮存及质量保证要求。
本标准适用于普通型式的溅射离子泵。 2规范性引用文件
4
at
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
1
hid .eid.. 2_ 生
GB/T191—2008包装储运图示标志 GB/T 825—1988 帛环螺钉 GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB 5226.1—2008 3机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6071—2003 超高真空法兰 GB/T 133842008 机电产品包装通用技术条件 GB22360—2008 真空泵安全要求 JB/T7673真空技术真空设备型号编制方法
2
1 arL
l. Jis a.
3术语和定义
下列术语和定义适用于本文件。
3.1
Si
体积流率 volume flow rate 在理想条件下，单位时间从测试罩流过离子泵入口的气体体积。 注1：出于实际测量的原因，离子泵对给定气体的体积流率通常约定为等于该气体的流量与绘定点的平衡压力之商，
体积流率采用的单位为立方米每秒（m/s）或升每秒（L/s)。 注2：有时用术语“抽速”和符号“s”来代替体积流率。
wih
3.2
iidad
最低工作压力 minimum working pressure 泵在关闭进气阀、烘烤过程结束后48h内，在测试罩中逐渐接近的最低压力。
3.3
起动压力 starting pressure 在关闭前级真空泵之后，接通离子泵并开始有效抽气的最大压力。
4型式与参数 4.1分类
本标准把普通型式的离子泵分为二极型离子泵和三极型离子泵。 二极型离子泵的抽气单元由阳极筒和阴极板组成，阳极接正电位，阴极连同泵体接地。
钻
P
1 JB/T 4081--2011
三极型离子泵的抽气单元由阳极、阴极和收集极组成。阳极和收集极连同泵体接地，阴极接负电
位。 4.2型号表示方法
a）二极 2L - 型溅射离子泵
型号代号，用名义抽速表示（单位为L/s）二极型离子泵产品代号
b）三极 3L- 型溅射离子泵
型号代号，用名义抽速表示（单位为L/s）三极型离子泵产品代号
型号的表示应符合JB/T7673的规定。 4.3基本参数
普通型离子泵基本参数应符合表1的规定。
表 1
型 号
参数名称
2L-15 2L-25 2L-50 2L-100 2L-150 2L-200 2L-300 2L-400 2L-500 2L-600 3L-15 3L-25 3L-50 3L-100 3L-150 3L-200 3L-300 3L-400 3L-500 3L-600
100
泵口公称直径DNmm
40
160 300
200
名义抽速L/s 最低工作压力Pa 起动压力Pa 电源电压V 名义抽速偏差不得超过实际测量值的土10%。
25
50 100
15
150 200
400
500
600
≤3×10-8 N0.1 220 ± 22
5要求 5.1工作条件
离子泵正常下作要满足以下工作条件： a）环境温度：5℃～40℃； b）相对湿度：<85%; c）电源电压：交流220V土22V。
5.2技术要求 5.2.1泵的各项性能指标应符合表1的规定，按经规定程序批准的设计图样及有关技术文件要求制造，并配有专用电源。 5.2.2泵口法兰必须符合GB/T6071的规定。 5.2.3 泵体内壁和泵内部件在总装前应进行满足超高真空工作要求的清洗。 5.2.4 4泵体应经氨质谱检漏仪检漏，不得有漏率大于5×10-Pa·m"/s的漏孔。 5.2.5 再生烘烤按照6.1.3进行，烘烤后泵应能获得再生性能。 5.2.6 被抽容器中应不含有机物气体或其他对泵有害的气体。 5.2.7 在低于5×10-Pa的气压条件下，泵应能连续抽除氢气。
2 戴江
JB/T 4081—2011
5.2.8二极泵不应连续抽除性气体；三极泵对氟气的抽速不小于对空气抽速的30%。 5.2.9离子泵的散射磁场应由各制造厂家自行规定，用户需要时制造厂应能提供实际测量值。 5.2.10离子泵的功率消耗应在制造厂家规定值的土10%内。 5.3外观要求
家
离子泵表面应无磕碰划伤。 5.4安全要求 5.4.1机械安全的要求：
天
第
a）所有可接触的边、角都应划为避免受伤的区域。对锋利的边缘要有醒目的告。 b）离子泵的入口应配有封盖。 c）离子泵泵体上应带有手柄、吊环螺钉、接线板、支架等。其中吊环螺钉应符合GB/T825的规
定。
5.4.2电器安全的要求：
a）专用电源的电器安装应符合GB4793.1和GB5226.1的要求。 b）离子泵所有导电性的零部件都要有可靠的保护接地，接地阻抗不得超过0.12。如果用高压电缆
usis es
的地屏蔽来实现接地，那么应规定最大故障电流，连接前应这样进行：接线前，离子泵接地，专用电源断电。
A
c）超过1000V操作电压的线路要有国际性警告标志（GB22360一2008的5.2.3c））。 d）规定离子泵的最高工作电压，及高压电缆的最高温度。 e）连接专用电源和离子泵的电缆线要经过设计计算，并规定离子泵的最高断路电压。
5.4.3机械设计中的人类工程学原则应符合GB223602008中5.7的规定。 5.5保护功能
应有过载保护功能，当泵内压力上升到起动压力以上或专用电源内部因某种原因有短路现象时，过载保护将切断电源。 6测量方法 6.1最低工作压力测量 6.1.1测量条件 6.1.1.1气体种类
爱
作为测量用气体，一般可以用氮气或氟气，不过其他气体如氢气和氢气也可以用来做测量气体。最低工作压力通常是以氮气等效压力给出的，其他气体的最低工作压力用各自测量用气体的等效压力给出。 6.1.1.2密封性
格意
博心
包括离子泵在内的测量装置漏率不得大于1×10-"Pa·m"/s。 6.1.1.3真空泵
所测量的离子泵按制造厂家的规定条件进行驱动。建议使用离子泵制造厂家的配套电源。前级泵不能用被有机气体污染过的，且必须能够达到离子泵的起动压力。 6.1.2测量仪器 6.1.2.1真空计
楼
测量用电离真空计必须经过校准，配合测试罩2（见图2）测体积流率的真空计（含电离规管），在所测量的压力范围内，压力读数误差不能超过士10%。配合测试罩1（见图1）测最低工作压力、体积流率的真空计（含电离规管），误差不得超过士20%。 6.1.2.2测试罩及其使用条件
测试罩具有圆形的断面，其名义直径为D。对于入口法兰直径大于或等于公称直径DN100的离子
3 JB/T 4081---2011
泵，D与离子泵入口法兰公称直径相同；对于入口法兰公称直径小于DN100的离子泵，D与DN100 公称直径相同，而不考虑离子泵的大小，到离子泵入口法兰用连接件（见图3）连接。测试罩顶部为平的、圆弧形或斜面，但距法兰平面应具有相同的平均高度。测试罩与离子泵之间连接法兰的密封圈由制造厂推荐，测试罩应能承受400℃真空烘烤。测试罩上设有能均匀加热到300℃的加热装置。 6.1.2.2.1测试置 1
测试罩1如图1所示。测试罩总高度为1.5D，测试罩下部距连接法兰0.5D的平面上装有四根均匀分布在圆周上的连接管。图示中A处连接管深入测试中心，垂直向上弯曲高度为D，用以连接微调阀以充入测试气体。其余三根连接管垂直于罩壁向外伸出，分别用于连接规管P1、带可烘烤截止阀的前级真空系统、残余气体分析仪（RGA）测量系统。用来接残余气体分析仪（RGA）测量系统时，其测量部分不得向内伸进测试罩内壁。
该测试罩用于最低工作压力、起动压力的测量，当有合适的流量计时，用于体积流率和名义抽速的测量。
单位为毫米
GS
A
D
PI
白
A
GS'O
D
图 测试罩 1
6.1.2.2.2测试罩 2
测试罩2如图2所示。测试罩由上测试罩及下测试罩两部分组成，在上下测试翼连接法兰处设有一块厚度为e的金属薄板，板中央有一直径为d的圆孔。eld应小于0.1。为了使测试罩上下两部分规管的测量压力之比介于 5～50的范围内，小孔直径d应在0.05D～0.1D之间。
上测试罩规格与测试罩1相同，A处连接微调阀用以通入测试气体，其余端凹可用于连接真空规管
P1.
下测试罩具有四个垂直罩壁向外伸出的圆管，距离罩底部法兰为0.5D，其中B处用于连接微调阀，以便在测试前或测试完毕后向罩内充入测试气体对真空规的读数进行校正。其余连接管分别用以连接真空规P2、带可烘烤截止阀的前级真空系统、残余气体分析仪（RGA）测量系统。用来接残余气体分析仪（RGA）测量系统时，其测量部分不得向内伸进测试罩内壁。
该测试罩用于保持小孔为分子流状态时对体积流率和名义抽速的测试。 6.1.2.2.3连接件
如图3所示，大端名义直径D与DN100相同，小端名义直径与离子泵的入口法兰公称直径相等，中间采用45°锥形接头过渡。
4 JB/T 4081—2011
单位为毫米
o
公
Isy
d
8
2
4
L
15
D
图 2 测试罩 2
单位为毫米
图 3连接件
6.1.3烘烤和测量方法
把测试罩1装在离子泵入气口上，用一台合适的无油前级真空泵抽至低于制造商推荐的起动压力，执行下述再生烘烤程序。
泵和测试罩在前级真空泵工作情况下烘烤4h，烘烤温度为300℃或制造厂家推荐的不超过300℃ 的烘烤温度。然后用离子泵的配套电源起动离子泵，关闭截上阀，使前级泵与测试罩隔离，在同样的温度下继续烘烤10h。在烘烤过程中，如果由于大的气体负荷使压力升高超过5×10-2Pa，需切断加热器，等压力降到1.0×10-3Pa以下时再重开加热器。
根据测量仪器制造厂家的建议对电离真空计作去气处理。该去气过程在烘烤过程中和烘烤结束都要进行。
停止烘烤后，离子泵继续工作。等待测试罩冷却到15℃～25℃之间。在随后的48 h 内要保证温度变化不超过土3℃，最后一次去气在测量前至少5h进行，如果测最压力无显著变化，就作为离子泵的
5
