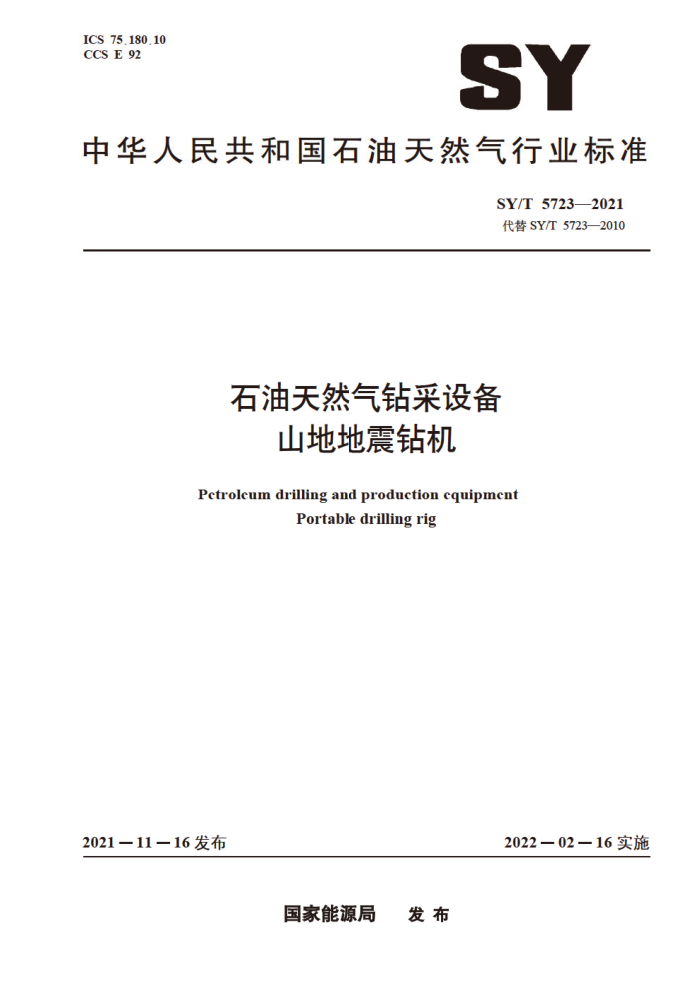

ICS 75. 180.10 CCS E 92
SY
中华人民共和国石油天然气行业标准
SY/T 57232021 代替SY/T5723—2010
石油天然气钻采设备
山地地震钻机
Petroleum drilling and production equipment
Portable drilling rig
2021—11—16发布
202202—16实施
国家能源局 发布 SY/T 57232021
目 次
前言： 1范围 2规范性引用文件 3术语和定义 4
Ⅱ
型式、型号、基本参数 4.1 型式 4.2 型号 4.3 基本参数
力
5 要求 5.1 通用要求 5.2 液压系统要求 5.3 气动系统要求 5.4 钻井泵系统要求 5.5动力系统要求 5.6 动力头要求 5.7 钻具要求 5.8环境健康安全要求 5.9 外观与涂漆要求 6 试验方法 6.1 试验条件 6.2 空载试验 6.3 压力试验 6.4 载荷试验 6.5 流量试验 6.6 震击试验 6.7 钻井试验检验规则 7.1 型式检验 7.2 出厂检验 7.3 检验项目 7.4 抽样规则 7.5 判定原则
市
市
中
市 SY/T 57232021
8标志、 包装、运输及贮存 8.1 标志 8.2 包装 8.3 运输 8.4 贮存
3
0
中
AS
II SY/T 57232021
前言
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T5723—2010《山地地震钻机》，与SY/T5723-2010相比，除结构调整和编缉性改动外，主要技术变化如下：
在“规范性引用文件”中，取消了“GB72582004机动车安全运行技术条件”，取消了引用标准的年代号，将“GB/T37662001液压系统通用技术条件”更改为GB/T3766 液压传动系统及其元件的通用规则和安全要求”，将“GB/T7932—2003气动系统通用技术条件”更改为“GB/T7932气动对系统及其元件的一般规则和安全要求”，增加了 “GB/T24001环境管理体系要求及使用指南”和“GB/T45001职业健康安全管理体系要求及使用指南”（见第2章，2010年版的第2章）；增加了术语和定义（见第3章）：基本参数中增加了单元模块最大质量参数、整机质量参数、液压系统压力范围（见表1）；将2010年版的4.1.10更改为“钻机满负荷工作条件下，在操作位置噪声应小于85dB（A）” （见5.1.14，2010年版的4.1.10）；删除了2010年版的4.1.13，增加了“各种仪表应工作正常”“各密封处应无渗漏现象”（见5.1.11和5.1.12）将“机械运转摩擦部位温升不大于45℃，最高温度不应大于85℃”更改为“机械运转部位温升不大于45℃，最高温度不应大于85℃（见5.1.13，2010年版的4.1.12）；将“钻机各单元模块质量宜控制在120kg以下更改为“钻机各单元模块质量应符合表1的规定”（见5.1.16，2010年版的4.1.15）；将钻机正常工作环境温度-19.5℃～45℃”更改为“-18℃～45℃”（见5.17，2010年版的4.1.16）；将“不应有振动，冲击、爬行，停滞和异常噪声等现象”更改为“不应有爬行，停滞和异常噪声等现象”（见5.2.1，2010年版的4.2.1）；将“当系统压力大于额定值加5%时，该装置的安全阀应自动打开，系统泄压”更改为“当系统压力大于额定值5%时，该系统自动卸荷（见5.2.3，2010年版的4.2.3）”：删除了2010年版的4.2.6；将“不应有振动。冲击，爬行、停滞和异常噪声等现象”更改为“不应有爬行、停滞和异常噪声等现象”（见5.3.1，2010年版的4.3.1）”：将“当系统压力大于额定值加10%时，该装置的安全阀应自动打开，系统泄压”更改为 *当系统压力大于额定值10%时，该系统自动卸荷”（见5.3.3，2010年版的4.3.3）”；增加了钻并泵系统要求（见5.4）：更改了2010年版的4.5.1（见5.6.1）：更改了安全与环保要求（见5.8，2010年版的4.8）：更改了涂漆与外观要求（见5.9，2010年版的4.9）将“应匹配合理，经过检定或校准合格，其量值可靠。精度要求见表2”更改为“符合相关国家检定或校准的相应要求”（见6.1.2，2010年版的5.1.2）：
II SY/T 57232021
更改了空载试验部分内容（见6.2.1，2010年版的5.2.1）：增加了钻井泵系统试验内容（见6.3.3）：更改了模拟钻并试验内容（见6.6，2010年版的5.6）；更改了钻井试验内容（见6.7，2010年版的5.7）；更改了型式检验内容（见7.1，2010年版的6.1），更改了检验项目内容（见7.3，2010年版的6.3）。
本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本文件起草单位：保定宏业石油物探机械制造有限责任公司、中国石油集团东方地球物理勘探有
限责任公司、南阳二机石油装备集团股份有限公司。
本文件主要起草人：张向前、叶金生、王保民、夏德久、宋海路、陈增伟。 本文件及其所代替文件的历次版本发布情况为：
SY/T 5723—1995. SY/T 57232010。
?
M
IV SY/T 57232021
石油天然气钻采设备
山地地震钻机
1范围
本文件规定了石油天然气钻采设备山地地震钻机（以下简称“钻机”）的型式，型号，基本参数要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于分体组装式钻机的设计、制造、验收、包装、运输和贮存。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件， ，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3766 液压传动系统及其元件的通用规则和安全要求 GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB/T 7935 液压元件通用技术条件 GB/T 13306 标牌 GB/T 13344 潜孔冲击器和潜孔钻头 GB/T 13384 机电产品包装通用技术条件 GB/T 24001 环境管理体系要求及使用指南 GB/T 45001 职业健康安全管理体系要求及使用指南 JB/T 5936 工程机械 机械加工件通用技术条件 JB/T 5937 工程机械 灰铸铁件通用技术条件 JB/T 5939 工程机械 铸钢件通用技术条件 JB/T 5942 工程机械 自由锻件通用技术条件 JB/T 5943 工程机械 焊接件通用技术条件 JB/T 5945 工程机械 装配通用技术条件 JB/T 5946 工程机械 涂装通用技术条件 SY/T 5027 石油钻采设备用气动元件
3术语和定义
下列术语和定义适用于本文件。
3.1
山地地震钻机 portable drilling rig 由动力机、液压系统、并架、动力头、底座、空压机或钻井泵、钻具组成的分体组装式钻机。
1 SY/T 5723—2021
3.2
动力机 L power machine 为设备提供动力的机器。
4型式、型号、基本参数 4.1 1型式
按钻具驱动方式不同，钻机分为下列型式： a）机械式（代号J）； b）机械一液压式（代号JY）： c）液压式（代号Y）， d）液压一气动式（代号YQ）： e）气动式（代号Q）： f）机械一气动式（代号JQ）。
4.2 2型号
本文件规定了以钻机钻井深度来命名型号的表示方法。 a）型号表示方法：
口
SDZ 一
一
改进顺序号A.B，C，** 驱动方式代号钻井深度钻机代号
b）示例：SDZ40YQA型山地地震钻机 SDZ 一山地钻三字汉语拼音的第一 一字母 表示山地地震钻机： 40钻机钻井深度40m YQ一一液气二字汉语拼音的第一字母， 表示液压 气动式： A—第一次改进。
4.3 基本参数
钻机系列基本参数见表1。
表1基本参数
基本参数 SDZ40 40 90 80 ≥ 7.8 >20 ≥ 1100
序号 1 2 3 4 5 6 动力头额定输出扭矩 N-m 2
单位
参数名称钻井深度钻头最大直径冲击器最大直径额定加压力额定提升力
SDZ20 20 75 70 ≥ 2.6 >10 >500
SDZ80 80 90 80 ≥ 20 ≥ 20 ≥1800
m mm mm kN kN
