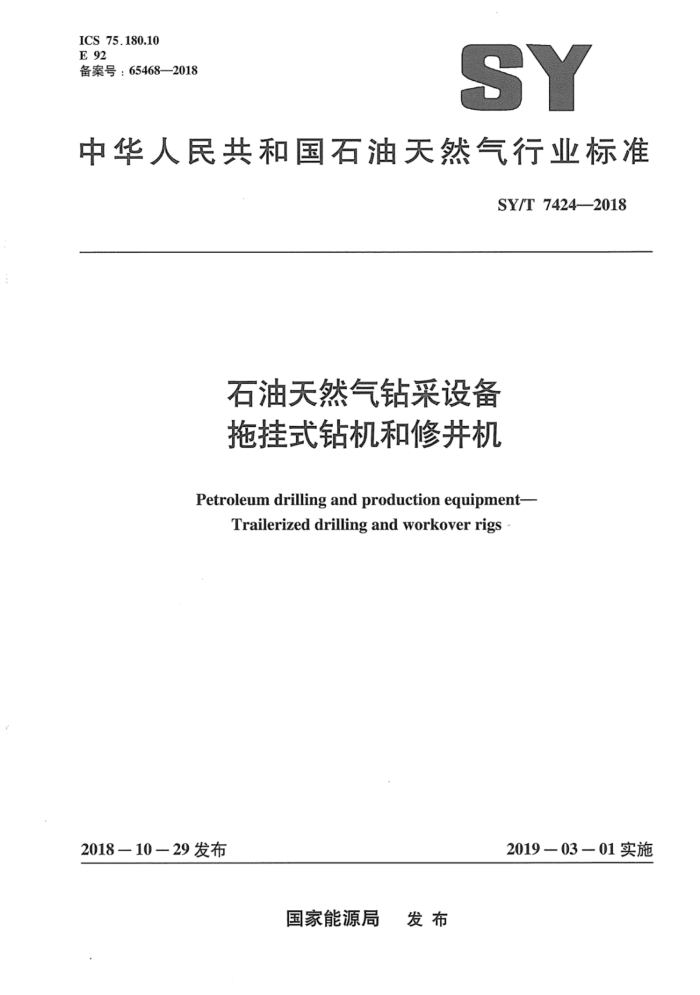

ICS 75.180.10 E 92 备案号：65468—2018
SY
中华人民共和国石油天然气行业标准
SY/T74242018
石油天然气钻采设备拖挂式钻机和修井机
Petroleum drilling and production equipment--
Trailerized drilling and workover rigs
2019—0301实施
201810-29发布
国家能源局 发布 SY/T 7424—2018
目 次
前言 1 范围
规范性引用文件 3 术语和定义型式、型号表示方法和基本参数
2
4 5 配置要求 6 7 试验和记录 8 标志、出厂文件、包装、运输和贮存
3
技术要求
3
L SY/T74242018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：南阳二机石油装备集团股份有限公司、宝鸡石油机械有限责任公司、四川宏华
石油设备有限公司、中国石油集团渤海石油装备制造有限公司、中石化石油工程机械有限公司第四机械厂、山东科瑞石油装备有限公司。
本标准主要起草人：范悦栓、陈增伟、刘延峰、张正芳、刘辉、李亚辉、严小妮、曹晓东、石永庆王刚、罗天保、许益民、聂永晋、孟献、高加索。
I SY/T7424—2018
石油天然气钻采设备拖挂式钻机和修井机
1范围
本标准规定了拖挂式钻机和修井机（以下简称拖挂钻机和修井机）的术语和定义，产品的型式、型号表示方法和基本参数，配置要求，技术要求，试验和记录，标志、出厂文件、包装、运输和贮存等。
本标准适用于石油天然气钻井和修井用拖挂式钻机和修井机的设计、制造和质量检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值 GB/T4606道路车辆半挂车牵引座50号牵引销的基本尺寸和安装、互换性尺寸 GB/T4607道路车辆半挂车牵引座90号牵引销的基本尺寸和安装、互换性尺寸 GB/T5053.1道路车辆牵引车与挂车之间电连接器7芯24V标准型（24N） GB7258机动车运行安全技术条件 GB/T8423.5 石油天然气工业术语第5部分：设备与材料 GB/T13881 牵引车与挂车之间气制动管连接器 GB15741汽车和挂车号牌板（架）及其位置 GB/T23336 半挂车通用技术条件 GB/T23505 石油天然气工业钻机和修井机 GB/T30216—2013车装钻机 QC/T252专用汽车定型试验规程 SY/T6680石油钻机和修井机出厂验收规范
3术语和定义
GB/T8423.5与GB/T23505界定的以及下列术语和定义适用于本文件。
3.1
拖挂式钻机和修井机trailerizeddrillingandworkoverrigs 井架和（或）底座装在轮式承载机构上，由牵引车牵引才能移动的钻机和修井机。对钻井泵组、
发电机组、固控系统等配套部件的运输形式不作要求。 3.2
道路行驶拖挂式钻机和修井机on-roadtrailerizeddrillingand workoverrigs 可在通用道路上行驶的拖挂式钻机和修并机
1 SY/T 7424--2018
3.3
非道路行驶拖挂式钻机和修井机non-roadtrailerizeddrillingand workoverrigs 不能在通用道路上行驶的拖挂式钻机和修井机。
3.4
轮式承载机构wheel type loadingmechanism 由轮胎、车桥和承载装置等组成，行驶时用来承受拖挂式钻机和修井机重量的装置。
型式、型号表示方法和基本参数
4
4.1型式
拖挂钻机和修井机的驱动型式和传动型式按GB/T23505的相关规定执行。 4.2型号表示方法 4.2.1拖挂钻机型号表示方法
拖挂钻机型号的表示方法如图1所示。
OOO0-D
拖挂钻机类型：FL一非道路行驶拖挂钻机
L一道路行驶拖挂钻机
GB/T23505规定的钻机型号
图1，拖挂钻机型号表示方法
示例1 名义钻深范围上限5000m、最大钩载3150kN、直流电驱动、非道路行驶拖挂钻机型号表示为：ZJ50/3150DT-FL。 示例2 名义钻深范围上限4000m、最大钩载2250kN、齿轮并车、道路行驶拖挂钻机型号表示为：ZJ40/2250CT-L。
4.2.2拖挂修井机型号表示方法
拖挂修井机型号的表示方法如图2所示。
XJ 口口 T
-
拖挂修井机类型：FL一非道路行驶拖挂修井机
一道路行驶拖挂修井机
GB/T23505规定的修开机型号
图2拖挂修井机型号表示方法
示例最大钩载1800kN、双内燃机驱动齿轮并车、道路行驶拖挂修并机型号表示为：XJ1800CT-L
2 SY/T7424—2018
4.3基本参数
拖挂钻机和修井机的基本参数应符合GB/T23505的规定。
5配置要求 5.1 一般要求 5.1.1应按GB/T23505中规定的配置要求执行。 5.1.2 应配置车桥驻车制动机械解除装置。 5.1.3 应配置牵引销或牵引杆等与牵引车之间的连接件。 5.1.4 轮式承载机构车桥为双轮胎并装时，内侧轮胎应配加长气嘴。 5.2 道路行驶拖挂钻机和修井机 5.2.1 应配置由牵引车辆控制的刹车装置及照明和信号装置。 5.2.2J 应配置具有CCC认证的照明和信号装置、防抱制动装置、轮胎和制动软管等产品。 5.2.3 应配置轮胎挡泥板、侧面防护装置、后下部防护装置、号牌板（架）、尾部标志板等。 5.3 非道路行驶拖挂钻机和修井机 5.3.1 宜配置由牵引车辆控制的刹车装置及照明和信号装置。 5.3.2 应选用载重工程轮胎，且花纹应满足道路条件要求。
6技术要求 6.1通用要求 6.1.1 应按GB/T23505中规定的技术要求执行。 6.1.2 最小离地间隙应不小于320mm。 6.1.3 拖挂钻机和修井机在工作状态时，不应通过轮式承载机构传递工作载荷。 6.2对于道路行驶拖挂钻机和修井机 6.2.1 应采用半挂式结构。 6.2.2 宜采用多轴平行式车桥：车桥数量大于3时，最后一桥宜采用随动转向车桥。 6.2.3 移运速度应不大于70km/h。 6.2.4 外廊尺寸及轴荷宜按照GB1589的要求执行。 6.2.5 半挂车的主要尺寸和允许偏差应符合GB/T23336的规定。 6.2.6 侧倾稳定性应满足GB7258的相关要求。 6.2.7 牵引销应符合GB/T4606或GB/T4607的规定。 6.2.8 与牵引车之间的电连接器应符合GB/T5053.1的规定。 6.2.9 与牵引车之间的气制动管连接器应符合GB/T13881的规定。 6.2.10车架、半挂车主要总成、制动装备、制动性能、可靠性的要求应符合GB/T23336的规定。 6.2.11 半挂车照明和信号装置、反光标识、尾部标志板、侧面防护装置、后下部防护装置、制动系统、车辆识别代号等的设置应符合GB7258的相关要求。 6.2.12号牌板（架）应符合GB7258和GB15741的相关规定。
-
3 SY/T74242018
6.2.13拖挂钻机和修井机的外观、行驶轨迹符合GB7258的要求。 6.3对于非道路行驶拖挂钻机和修井机 6.3.1可采用半挂式或全挂式结构。 6.3.2移运速度应不大于20km/h。 6.3.3宜采用二线四轴或三线六轴结构的车桥。 6.3.4轮式承载机构宜采用可拆式结构。 6.3.5应配有液压起降装置以便于拆装轮式承载机构。 6.3.6轮式承载机构宜设有液压动力转向装置。 6.3.7宜设置照明和信号装置，可参照GB7258的相关要求执行。 6.3.8轮胎应满足路面最大承载能力及路况等的要求。
7试验和记录 7.1型式试验 7.1.1道路行驶拖挂钻机和修井机 7.1.1.1有下列情况之一时应进行型式试验：
a）新产品试制或老产品转厂生产时： b）在结构、材料或制造工艺有重大改变可能影响产品性能时： c）国家质量技术监督机构提出型式检验要求时； d）产品停产两年后，重新恢复生产时： e）出厂检验结果与上次型式检验有较大差异时； f）产品正常生产三年或累计产量200台时。
7.1.1.2试验内容：
a）型式试验中，行驶试验应按照GB/T30216一2013中6.2.26的要求执行： b）型式试验除了应满足本条a）、GB/T23505和表1中型式检验的要求外，还应满足QC/T252
的要求。
7.1.2非道路行驶拖挂钻机和修井机 7.1.2.1有下列情况之一时应进行型式试验：
a）新产品试制或老产品转厂生产时： b）在结构、材料或制造工艺有重大改变可能影响产品性能时： c）出厂检验结果与上次型式检验有较大差异时； d）用户要求时。
7.1.2.2试验内容：
a）型式试验中，应进行工厂场地内不小于200m的行驶试验，应包括有前进、倒退、转弯等内
容，且进、退10m后应可回原位： b）行驶试验后应对轮式承载机构的焊缝及其连接件进行100%目检，应无明显开裂及变形 c）型式试验除了应满足本条a）、b）及GB/T23505的相关要求外，还应满足表1中型式检验
的要求。
