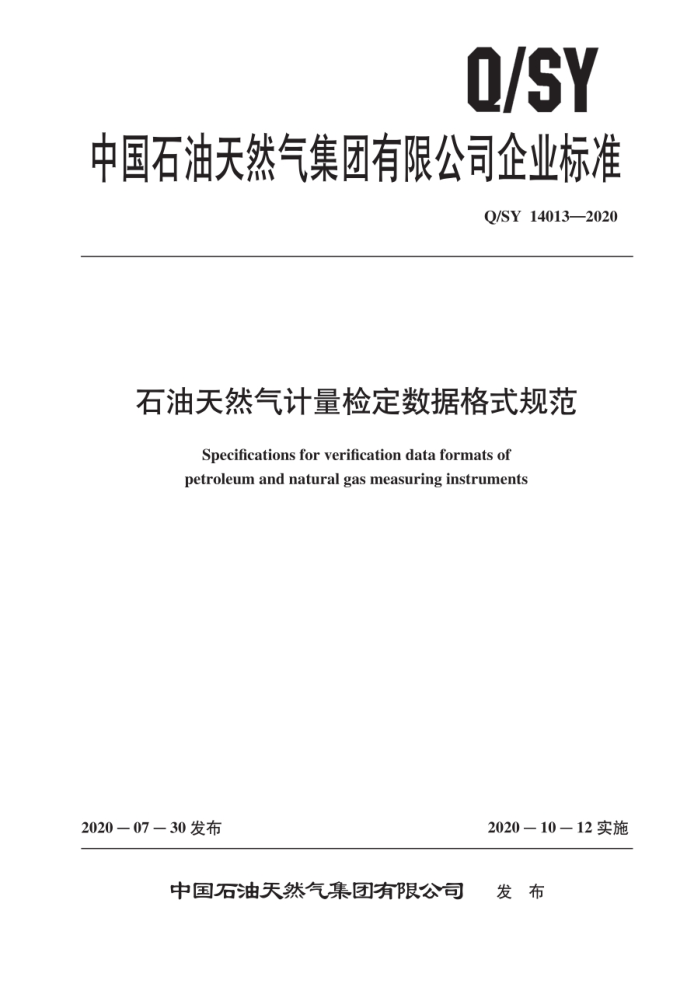

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 14013—2020
石油天然气计量检定数据格式规范
Specifications for verification data formats of petroleum and natural gas measuring instruments
2020-07—30发布
2020－10－12实施
发布
中国石油天然气集团有限公司 Q/SY14013—2020
目 次
前言范围
1
2 规范性引用文件 3 术语和定义通用要求
4.
4.1 数据记录要求 4.2 数据格式要求 4.3 签署要求石油计量器具检定数据 5.1 检定数据范围 5.2 现场检定工作过程记录格式 5.3 检定原始数据记录格式 5.4 检定证书格式天然气计量器具检定数据
中
二
S
6
6.1 检定数据范围 6.2 委托单格式 6.3 接收单格式 6.4 过程记录格式 6.5 检定原始数据记录格式 6.6 检定证书格式存档管理 7.1 通用要求 7.2 保密要求 7.3 保存期限附录A（规范性附录） 石油计量器具现场检定工作过程记录格式附录B（规范性附录） 石油计量器具检定原始数据记录格式附录C（规范性附录） 石油计量器具检定证书格式附录D（规范性附录） 天然气流量计检定委托单格式附录E（规范性附录） 天然气流量计检定接收单格式附录F（规范性附录） 天然气流量计检定过程记录格式
门
7
- 20
26
- 38 39 - 40 Q/SY 14013—2020
附录G（规范性附录）天然气流量计检定原始数据记录格式附录H（规范性附录）天然气流量计检定证书格式附录（资料性附录）天然气超声流量计检定修正方法
***-. 41 -.-.69
.-.-
...........
111
..
II Q/SY14013—2020
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油天然气集团有限公司标准化委员会计量专业标准化技术委员会提出并归口。 本标准起草单位：大庆油田公司。西气东输分公司、西南油气田分公司。西部管道分公司、北
京天然气管道公司。
本标准主要起草人：刘宪英、赵成海、国明昌、段继芹，蔡浩晖、李宏，肖迪、张熙然、房福生。
IⅢII Q/SY14013—2020
石油天然气计量检定数据格式规范
1范围
本标准规定了石油（指原油和成品油）天然气计量器具检定的委托单。接收单。数据记录。检定证书。存档的内容和格式。
本标准适用于国家授权的中国石油天然气集团有限公司内石油天然气计量检定站对石油天然气计量器具的检定，校准参照使用。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件。仅注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8170数值修约规则与极限数值的表示和判定 JF 1001 通用计量术语及定义 JJF 1033 计量标准考核规范 JJF 1069 法定计量检定机构考核规范 JJG 209 体积管检定规程 JJG 633 气体容积式流量计检定规程 JJG 640 差压式流量计检定规程 JJG 667 液体容积式流量计检定规程 JJG 1029 涡街流量计检定规程 JJG 1030 超声流量计检定规程 JJG1037 涡轮流量计检定规程 JJG1038 科里奥利质量流量计检定规程 JJG 1121 旋进旋涡流量计 JJG1132 热式气体质量流量计检定规程
术语和定义
3
下列术语和定义适用于本文件。
3.1
委托单 order sheet 由检定机构提供规定格式，送检单位填写包括客户信息，流量计信息和检定要求等信息的单据。
3.2
接收单 receiving sheet 由检定机构根据委托单的信息核实接收信息并根据规定格式填写的单据。
1 Q/SY14013—2020 4通用要求 4.1 数据记录要求 4.1.1修约要求 4.1.1.1检定数据记录和检定证书中的数据应真实。准确。清晰。完整。有效，满足数据修约规则（见GB/T8170），不得任意取舍：原始的观察结果，数据和计算应在观察或获得时予以记录。 4.1.1.2检定数据记录和证书中，测量数值小数点后保留的位数与计量器具的测量范围和最大允许误差/准确度等级／测量不确定度相对应，比最大允许误差/准确度等级/测量不确定度多保留1位。
示例：温度变送器最大允许误差为土0.1C，则温度单位取摄氏度（C）应保留小数点后2位。压力变送器最大充许误
差为±0.025%。则压力单位取千帕（kPa），应保留小数点后3位。流量计的准确度等级为1.0级。其示值误差为相对示值误差（%），则应保留小数点后2位：流量计系数应保留小数点后4位。雷诺数为计算值，宜用科学计数方法表示，保留小数点后2位。 4.1.2修改要求 4.1.2.1 当纸质检定数据记录中记录数据错误需要修改时，应采用划改方式，确保技术记录的修改可以追溯到前一个版本或原始观察结果。应保存原始的及修改后的数据和文档，包括修改的日期，标识修改的内容和负责修改的人员。 4.1.2.2电子数据由系统直接生成，若发现错误应先查找原因，确认问题。若电子文档为扫描件，则应检查核对原件是否有误，并建议对电子档数据设置写保护和密码，以防止随意某改数据。 4.2数据格式要求 4.2.1格式和内容要求 4.2.1.1检定原始数据记录和检定证书的格式应简便。清晰，易懂，内容齐全，可操作性强。符合计量检定规程，石油计量器具检定数据和检定证书格式见附录A至附录C，天然气流量计检定数据和检定证书格式见附录D至附录H 4.2.1.2检定原始数据记录和检定证书中所用名词和术语应符合JJF1001和JJF1069的要求，计量单位应采用我国法定计量单位。 4.2.1.3检定原始数据记录和检定证书应设置唯一性标识，其中检定原始数据记录应具有检定员。核验员二级签署，检定证书应具有检定员，核验员，主管（授权签字人）三级签署。 4.2.1.4检定原始数据记录和检定证书中表格的填写应规范。完整和有效，如表格对应项没有填写的内容应填写“一”，不能空项。 4.2.1.5检定证书应由检定人员出具，所有内容均应与原始数据记录一致。检定结论应明确，数据正确、字迹清楚， 4.2.1.6凡按照检定规程检定合格的计量器具出具检定证书，检定不合格出具检定结果通知书：证书交委托单位，证书副本（或副本电子版）由石油天然气计量检定站存档。备查。 4.2.1.7检定证书首页加盖法定计量检定机构检定专用章”钢印或电子签章，其法定计量检定机构计量检定专用章（红章）或电子签章作为骑缝章，检定结果通知书盖法定计量检定机构计量检定专用章（红章）。 4.2.2证书修改要求
当检定证书中有错误需要修改时。不允许直接对检定证书中的内容进行更改，而应经批准后重新
2
